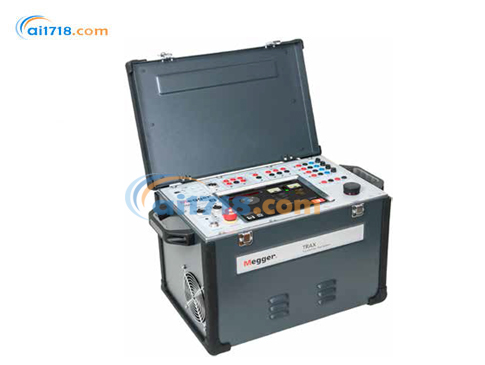

美國MEGGER TRAX280變壓器及變電站測試系統由愛儀器儀表網代理，本產品是一款與眾不同的多功能測試儀，更是集眾多智能儀為一體的多功能測試儀?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TRAX280變壓器及變電站測試系統簡介：

TRAX 是一款用于變電站變壓器測試的多功能測試系統，它能替代多種單獨的測試設備，與使用多個獨立儀器進行傳統測量相比，既節省時間又具有成本效益 。該系統專為測試電力變壓器、配電變壓器、儀用變壓器以及其他各類變電站組件而設計，獨特且功能強大 。TRAX 可提供高達 800A（TRAX 279/280 型號）的電流和 2200V 的電壓（搭配配件時可達 2000A 和 12kV），頻率范圍可在 5Hz（使用介質損耗角正切單元時為 1Hz）至 500Hz 之間調節 。用戶既可以通過集成觸摸屏操作，也能借助外部配備網絡瀏覽器的計算機設備進行操作 。

系統能夠高精度地生成和測量不同等級的電壓和電流，可應用于多種測試場景，如變比、勵磁電流、繞組和接觸電阻、阻抗、介質損耗角正切 / 功率因數測試，以及針對低壓、中壓和高壓電氣設備的各類初級測試 。這些設備包括但不限于電力與配電變壓器、儀用變壓器、套管、低壓 / 中壓 / 高壓斷路器、母線、保護繼電器和接地系統等 。憑借 4800VA 的功率，TRAX 是一款高效、高精度且性能*的變壓器測試系統 。它具備繞組電阻測量功能，采用自適應算法優化變壓器退磁；可對有載分接開關進行真實動態電阻測量；能進行 250V 變壓器變比測量；還具備 12kV 的損耗因數和電容測試功能 。用戶既可以通過用戶界面進行完全手動控制，自行定義特定測試設置，也能使用各種單獨的儀器 / 應用程序執行自動化測試程序，如繞組電阻、變比、阻抗測量、繼電器測試、斷路器分析等 。測試結果既可以單獨報告，也能整合為同一設備的完整測試報告 。

?*先進的測量法，可用于*診斷測試

TRAX280變壓器及變電站測試系統優勢：

功能強大

TRAX280是一臺多功能變電站測試儀器， 僅一臺儀器即可對變電站各種電氣設備進行檢測，幾 乎能夠完全取代各種功能單一的儀器。

簡易高效

測試變電站設備是一項耗時的工作，僅 用一臺儀器完成多項任務是非常有意義的。與傳統的 各種復雜的單功能測試儀相比，TRAX*人性化的設 計使其幾乎不需要培訓即可上手使用，使測試工作變 得更簡單高效,節省了更多的時間，其精度亦完全可以 *那些不同廠商制造的功能單一的儀器。

便攜

TRAX 沒有任何部件重量超過32kg，這 個特點使它成為上便攜式的變電站測試系 統。與此同時,它的性能卻不輸給的現場測試設 備。TRAX的變壓器測試功滿足上大多數的標準和 規程 ( 如IEC、ANSI、CIGRE等) 的要求，它幾乎是世 界上兼容性*好的變電站測試系統。

數據兼容

有效的測試數據管理和分析是資產管理 中*重要的部分之一。對于測試部門來說，一份清 晰、結構性強的報告能夠提高部門的形象。TRAX采用 了標準化的開放格式，用戶可將數據導出到各種資產 管理系統或自己設計的報告中去。

TRAX280變壓器及變電站測試系統應用：

TRAX 憑借其多樣化的電壓和電流輸出與測量能力，可廣泛應用于多種電力設備測試：
電力變壓器測試：包括變比和相位、繞組電阻（單相*高 100A，三相 / 六繞組*高 16A ）、分接開關測試（單相或三相，涵蓋連續性、動態電流、動態電壓、動態電阻等）、退磁、磁平衡、勵磁電流、漏抗 / 短路阻抗、零序阻抗、雜散損耗頻率響應（FRSL）、帶個體溫度校正（ITC）和電壓相關性檢測（VDD）的介質損耗角正切 / 功率因數、電容等測試 。
電流互感器測試：涉及變比、負載和極性、相位和幅值誤差、勵磁曲線（拐點）、繞組電阻、二次負載、耐壓測試等 。
電壓互感器測試：包含變比和極性、相位和幅值誤差、二次負載、耐壓測試等 。
電阻測試：可進行接觸電阻、DualGround?測量 。
斷路器測試：主要有主觸頭和電阻觸頭定時、動作、操作電壓、線圈電流、接觸電阻等測試 。
初級測試：針對斷路器和一般初級注入測試 。
保護繼電器測試：用于繼電器定時測試 。
交流絕緣測試：進行介質損耗角正切 / 功率因數、電容、Tip - up 測試 。

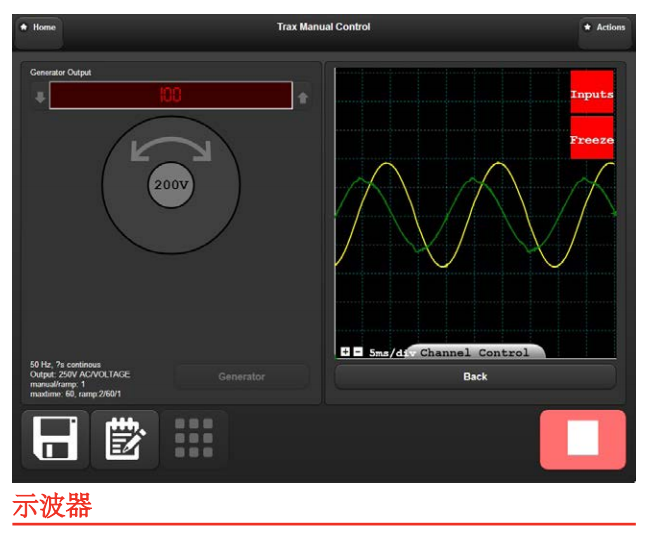

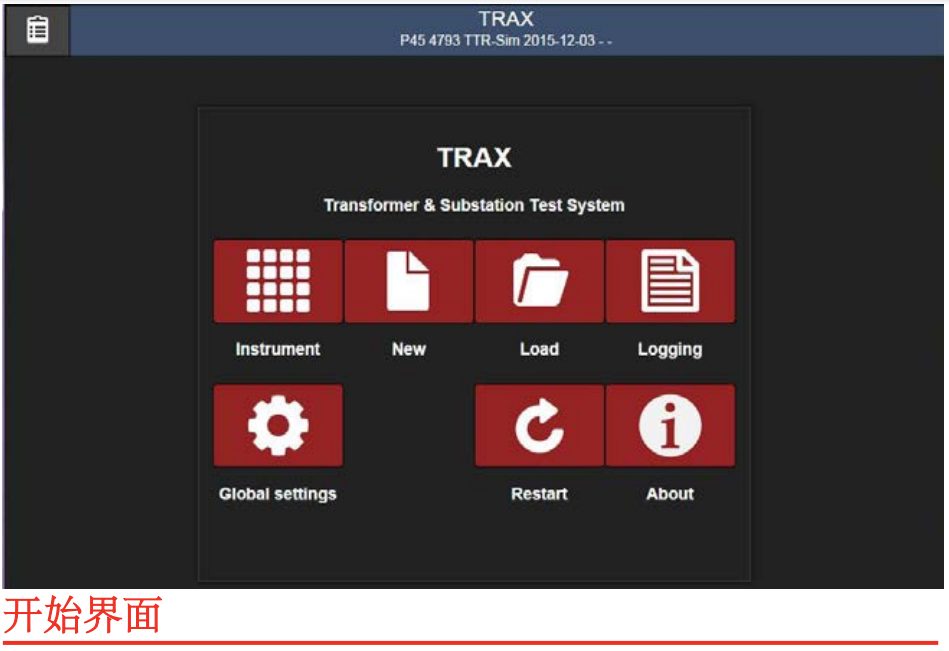

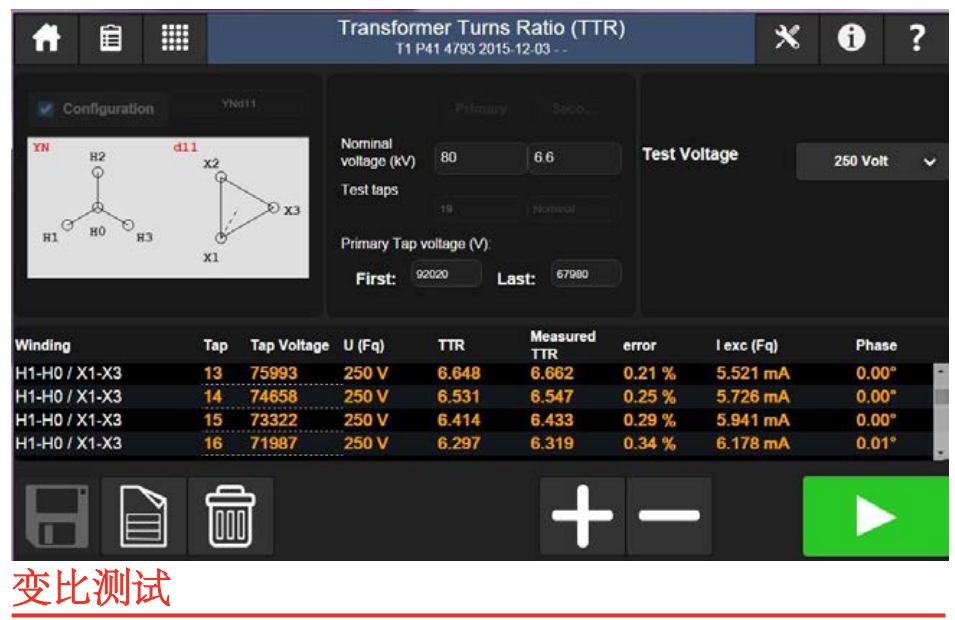

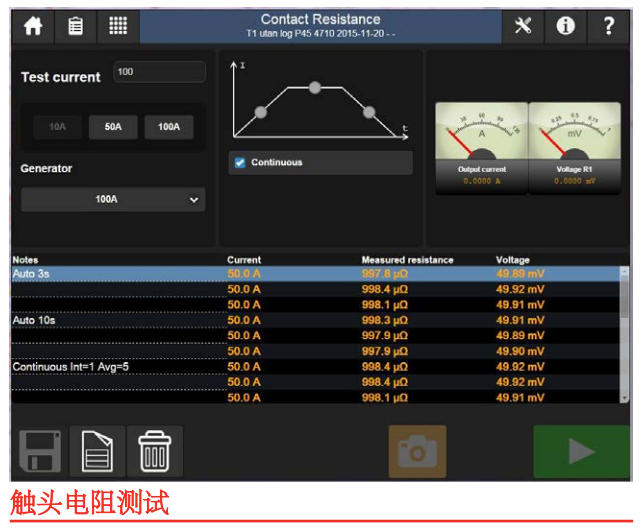

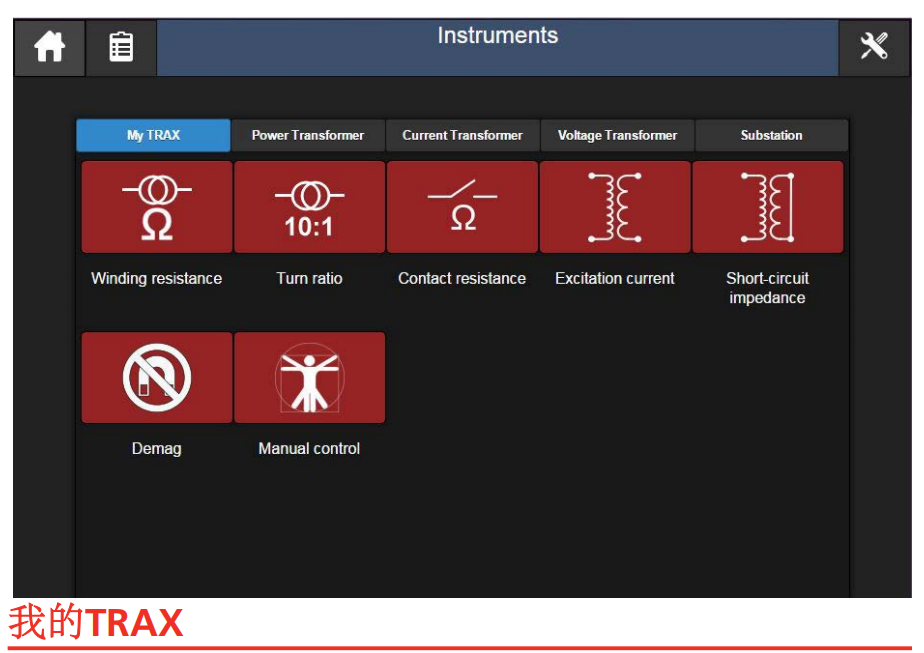

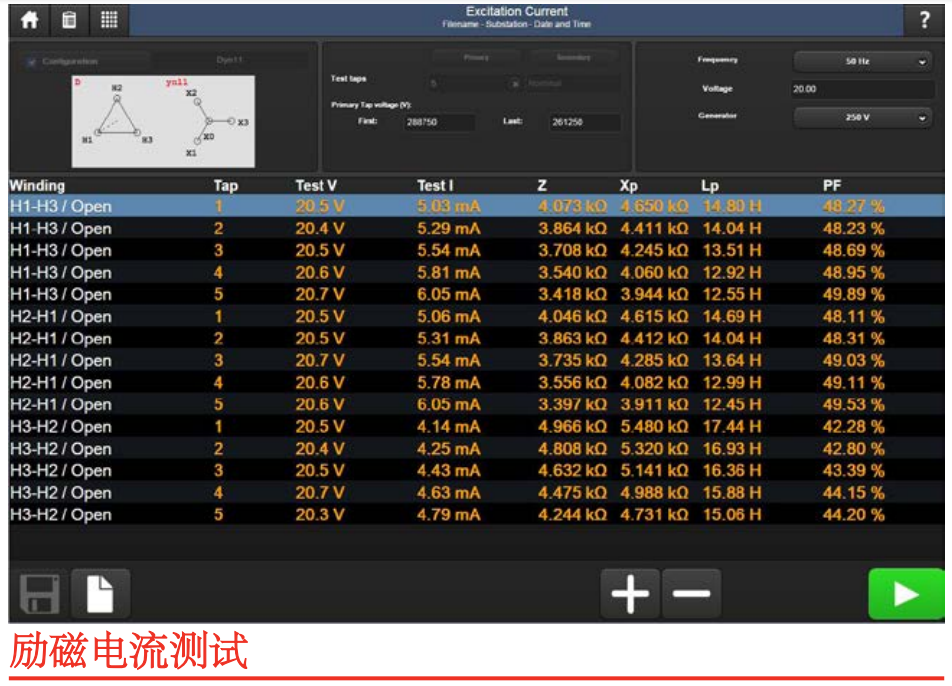

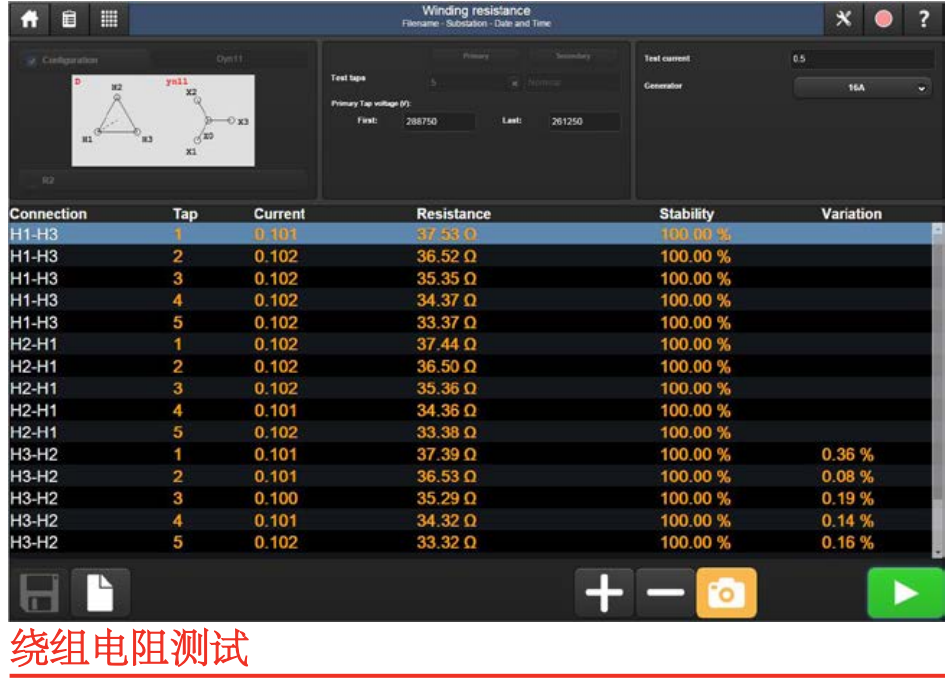

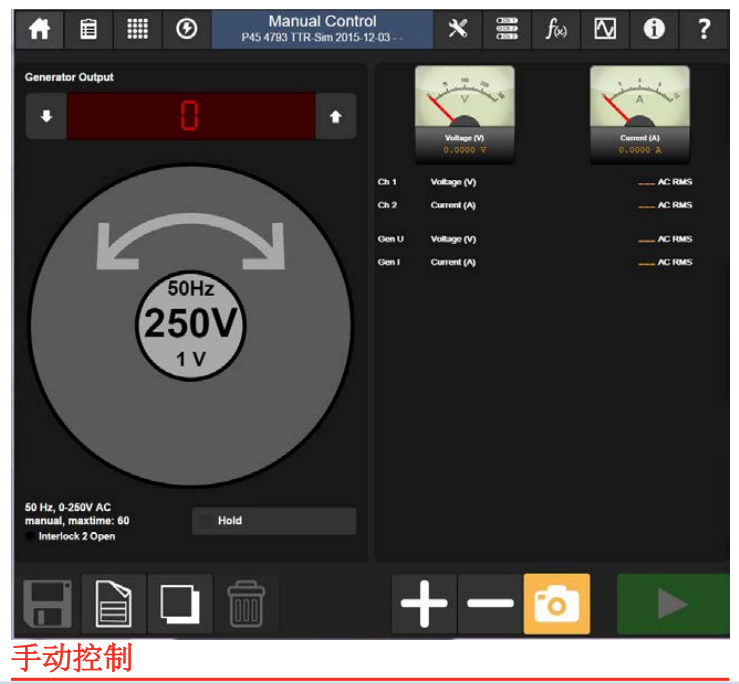

TRAX280變壓器及變電站測試系統應用界面：

TRAX280變壓器及變電站測試系統配置：

800 A 交流輸出電流 帶集成觸摸屏

TRAX280變壓器及變電站測試系統產品規格

訂購信息

TRAX 280，訂貨號： AJ-19090
800 A 交流輸出電流
帶集成觸摸屏
軟件：手動控制和以下基礎版變壓器測試
軟件包：
? 繞組直流電阻，包括分接開關連續性
? 消磁
? 變比
? 勵磁電流
? 短路阻抗（漏電抗）

標配件
? 電源電纜
? 接地線 5 m
? 測試線組
? 電流電纜，2 x 10 m
? 高壓電纜，2 x 5 m
? 固定互鎖，2 m
? 跳線電纜
? 以太網電纜
? 基礎版軟件包
? 運輸箱

選配件

手推車 AJ-90040

輕便軟箱 GD-31050

踩踏式互鎖開關 GC-31150

綠色/紅色警示燈 AJ-90030

擴展版軟件包
高級版變壓器軟件包，AJ-8020X

包含以下應用：
? 分接開關動態電阻測試
? 雜散損耗頻響
? 磁動勢平衡

電流互感器/電壓互感器軟件包，AJ-8030X

包含以下應用：
? 電流互感器變比
? 電流互感器負載
? 電流互感器勵磁特性
? 極性
? 電流互感器變比（電壓法）
? 電流互感器繞組電阻
? 電流互感器耐壓
? 電流互感器變比（電流法）
? 電流互感器變比（低功率）
? 電壓互感器變比
? 電壓互感器負載
? 電壓互感器二次側耐壓
? 極性
? 電子式電壓互感器

變電站軟件包，AJ-8040X

包含以下應用：
? 斷路器分析儀
? 低壓斷路器計時
? 單相保護測試
? 計時器
? 相位計
? 接低阻抗
? 線阻抗/K因數
? 瓦特計

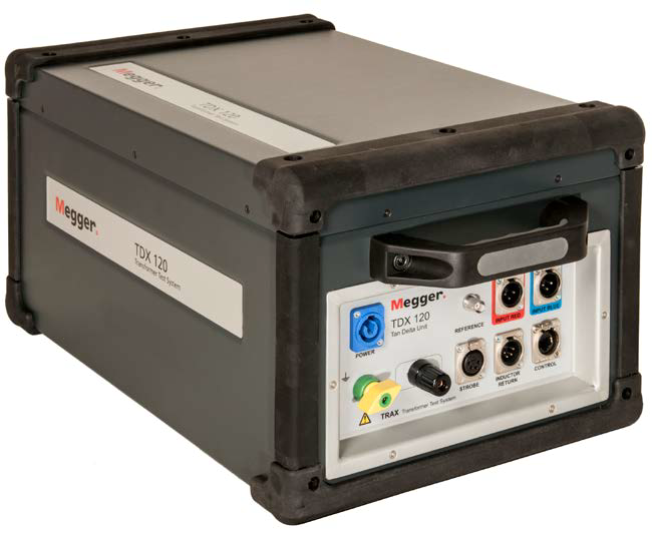

TRAX TDX 120 – 高壓介損單元， AJ-69090
還可用于電容和勵磁電流測試

TRAX TCX 200 – 大電流配件（電纜+電流放大單元），AJ-69290

進行2000A大電流測試時可將此配件移動到被測試品旁，以減少測試電纜的長度和重量。

TRAX TSX 300 – 3相/6繞組測試自動切換開關， AJ-69390

可用于變比測試（250V）、繞組電阻測試（16A）、勵磁電流測試、漏阻抗測試、雜散損耗頻響測試和磁動勢平衡。
