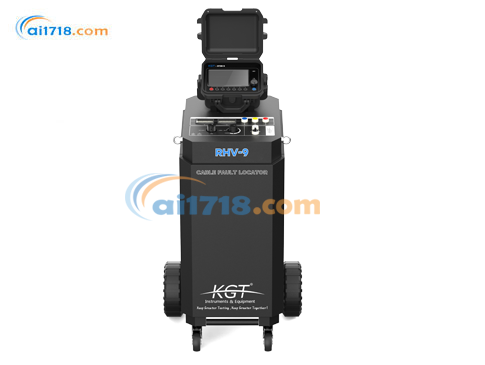

北京康高特　KGT R-9高能量電纜故障定位儀

型號：KGT R-9高能量電纜故障定位儀

品牌：北京康高特

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

北京康高特

北京康高特科技有限公司是專業從事工業設備及檢測，試驗儀器及工程的專業供應商,并與國內外知名生產商合作設計生產各種設備儀器。公司成立于2008年，北京康高特科技有限公司在成立前就與航空，航天，電子，機械，石油，化工，鋼鐵，造船，市政等行業及相關領域保持業務合作關系，并得到相...[查看更多]

瀏覽過此產品的用戶最終購買了

北京康高特 R-9高能量電纜故障定位儀由愛儀器儀表網代理，R-9電纜故障定位儀R-9電纜故障定位儀具有包含低壓脈沖法、脈沖電流法（配合高壓脈沖電源），X軸法輔助定位功能、穩定電弧法（配合高壓脈沖電源）在內的多種電纜故障預定位方法，可解決380V、6KV、10KV、35KV、110KV、220kV的電力電纜的各種故障檢測和故障點的定位，包括：低阻短路、低阻接地、高阻接地、高阻短路、斷路、閃絡性、泄漏性、間歇性等故障。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

R-9高能量電纜故障定位儀介紹：
產品特點
故障定位準確：它使用1800J的沖擊能量，能夠清晰地反饋故障點的波形。采用高達400MHz 的波形采樣率，使得測得的波形更接近原始波形，并且可以進行相間波形對比。
使用簡單-具有自動模式，低壓脈沖法下一鍵測試，自動選擇合適范圍和增益，直接給出故障定位距離。

測試標準
國內電網設備配電[2021]86號文件要求(三)加強檢測裝備配置，進一步加強配電電纜運檢裝備和在線監測裝置的選型與配置，按照配電電纜專用運檢裝備配置標準，分級分類配置交流耐壓、振蕩波局放、超低頻介損、電纜路徑探測、電纜識別、電纜故障探測定位等裝備，逐步推進多功能、輕量化、智能化帶電檢測裝備應用。

產品功能

可進行380V、6KV、10KV、35KV、110KV、220kV 等電力電纜的各種故障檢測和故障點的定位，包括：短路故障(電纜跳閘)、接地故障(電火花)、斷路(電纜斷電)、閃絡性(局部過熱)、泄漏性(泄露電流報*)等故障。

被測物

380V、6KV、10KV、35KV、110KV、220kV 的電力電纜。

業績
黃石現代有軌電車(一期)1臺天津地鐵2臺南京供電公司5臺無錫供電公司2臺徐州供電公司2臺
蘇州供電公司3臺南通供電公司2臺常熟供電公司2臺江陰供電公司2臺連云港供電公司2臺

成功案例
2023年4月20日于安陽，進行了10kV 電纜的故障查找，成功對電纜故障點進行了*定位。設備判斷故障類型為高阻故障，定位點位于電纜始端161m 處，結合路徑儀及精定點儀快速準確查找到故障點，與R-9 預定位結果相符。

電纜故障查找測試報告
使用單位	國JIA電網公司	檢測人員	程璐、張戌
測試地點	安陽國際汽車城	測試時間	2023-4-20
測試設備	R-9電纜故障/MRT700電纜路徑	測試內容	電纜故障定位
站點名稱	/	現場環境	天氣陰，溫度12℃
測試目的：√ 檢修復修交貨培訓
試品信息：10KV 桿塔電纜（下地地埋馬路到汽車城，對地絕緣0.3MΩ）-電纜距離900m
測試概要：使用2500V搖表。測量 A 相對地絕緣 0 MΩ，B 相對地絕緣 0.3MΩ，C相正常，因未帶萬用表復測小阻值，TDR無法直接查看故障波形，為高阻故障。

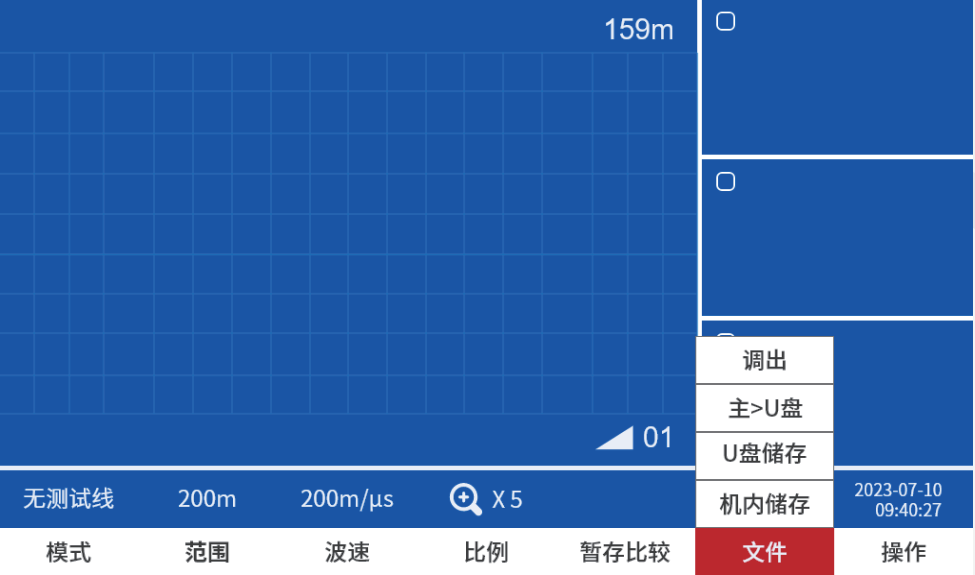

R-9電纜故障測試

現場圖

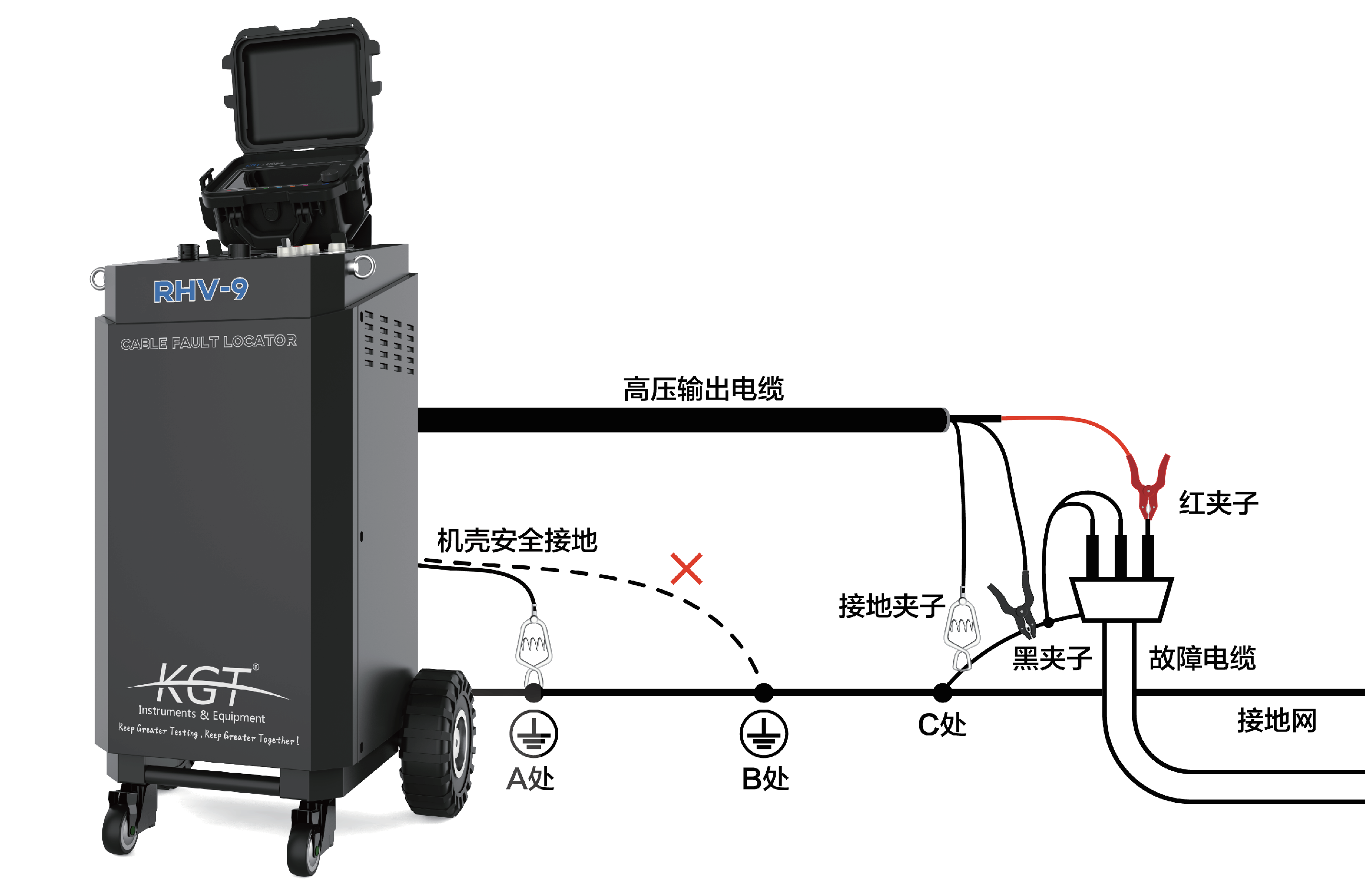

接線圖

應用領域
■ 鐵路 ■ 電網 ■ 電廠 ■ 光伏 ■ 石化 ■ 電纜廠

■ 新能源 ■水電 ■ 電力檢測公司 ■ 風電 ■ 生產制造業 ■ 核電

■ 機場 ■ 市政 ■ 冶金

KGT R-9高能量電纜故障定位儀介紹參數：

cellpadding="0" cellspacing="0" height="384" style="border-collapse:collapse;width:*;" class="" bordercolor="#000000"> class="et2" height="16" width="293"> class="font2" style="font-size:14px;line-height:1.5;">技術參數 class="et3" height="13" width="141"> class="font3" style="font-size:14px;line-height:1.5;">功能選項 class="font3" style="font-size:14px;line-height:1.5;">技術參數 class="et3" height="190" width="59"> class="font4">高精度脈沖反射儀
class="font5" style="font-size:14px;line-height:1.5;">(TDR) class="font4" style="font-size:14px;line-height:1.5;">ZUI大測距范圍 class="font4" style="font-size:14px;line-height:1.5;">100Km class="font4" style="font-size:14px;line-height:1.5;">低壓脈沖發射脈沖寬度 class="font4" style="font-size:14px;line-height:1.5;">40ns-20.5μs class="font4" style="font-size:14px;line-height:1.5;">ZUI高分辨率 class="font4" style="font-size:14px;line-height:1.5;">0.1m class="font4" style="font-size:14px;line-height:1.5;">ZUI大采樣頻率 class="font4" style="font-size:14px;line-height:1.5;">400MHz實時采樣 class="font4" style="font-size:14px;line-height:1.5;">信號增益調節范圍 class="font4" style="font-size:14px;line-height:1.5;">70dB class="font4" style="font-size:14px;line-height:1.5;">波速設定范圍 class="font4" style="font-size:14px;line-height:1.5;">100m/μs~300m/μs class="font4" style="font-size:14px;line-height:1.5;">測量誤差 class="font4" style="font-size:14px;line-height:1.5;">±(0.5%×L+1m),L≤20m class="font4" style="font-size:14px;line-height:1.5;">低壓脈沖發射電壓 class="font4" style="font-size:14px;line-height:1.5;">30V class="font4" style="font-size:14px;line-height:1.5;">測距盲區 class="font4" style="font-size:14px;line-height:1.5;">2m class="font4" style="font-size:14px;line-height:1.5;">波形保存數量 class="font4" style="font-size:14px;line-height:1.5;">100條 class="font4" style="font-size:14px;line-height:1.5;">通訊接口 class="font4" style="font-size:14px;line-height:1.5;">USB,藍牙(選配) class="font4" style="font-size:14px;line-height:1.5;">電源 class="font4" style="font-size:14px;line-height:1.5;">18650鋰電池×4 class="font4" style="font-size:14px;line-height:1.5;">體積 class="font4" style="font-size:14px;line-height:1.5;">315mm×250mm×165mm class="font4" style="font-size:14px;line-height:1.5;">質量 class="font4" style="font-size:14px;line-height:1.5;">5.7kg class="et3" height="163" width="59"> class="font4">電纜故障定位電源
class="font4" style="font-size:14px;line-height:1.5;">(HV) class="font4" style="font-size:14px;line-height:1.5;">輸出電壓(負極性) class="font4" style="font-size:14px;line-height:1.5;">0~30kV連續可調 class="font4" style="font-size:14px;line-height:1.5;">檢測電纜電壓等級 class="font4" style="font-size:14px;line-height:1.5;">380V~220kV class="font4" style="font-size:14px;line-height:1.5;">ZUI大燒穿功率 class="font4" style="font-size:14px;line-height:1.5;">800W class="font4" style="font-size:14px;line-height:1.5;">ZUI大燒穿電流 class="font4" style="font-size:14px;line-height:1.5;">30mA class="font4" style="font-size:14px;line-height:1.5;">放電電容 class="font4" style="font-size:14px;line-height:1.5;">4μf class="font4" style="font-size:14px;line-height:1.5;">單次*大放電能量 :14px;line-height:1.5;">1800J class="font4" style="font-size:14px;line-height:1.5;">絕緣測試 class="font4" style="font-size:14px;line-height:1.5;">2kΩ～10MΩ class="font4" style="font-size:14px;line-height:1.5;">結構 class="font4" style="font-size:14px;line-height:1.5;">一體化手推車式設計 class="font4" style="font-size:14px;line-height:1.5;">體積 class="font4" style="font-size:14px;line-height:1.5;">650mm×700mm×1100mm class="font4" style="font-size:14px;line-height:1.5;">重量 class="font4" style="font-size:14px;line-height:1.5;">116.5 kg class="font4" style="font-size:14px;line-height:1.5;">工作電源 class="font4" style="font-size:14px;line-height:1.5;">工頻220V15%,1kVA class="font4" style="font-size:14px;line-height:1.5;">防護等級 class="font4" style="font-size:14px;line-height:1.5;">IP53
