美國MEGGER EGIL200/211/213/223/241/EGIL243斷路器分析儀由愛儀器儀表網代理，EGIL200/211/213/223/241/EGIL243斷路器分析儀開發的重點是易用性，確保將設置測量所花費的時間保持在*低限度。因此，使用 EGIL200，您可以快速獲得測試結果。備受用戶歡迎！現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

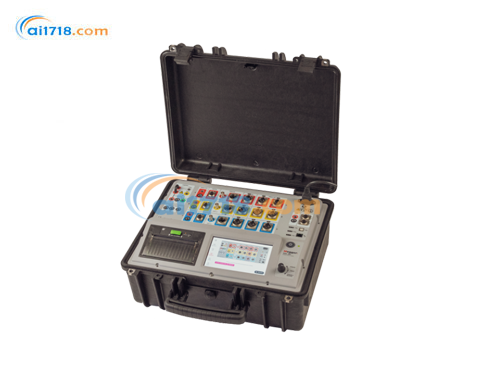

EGIL200/211/213/223/241/EGIL243斷路器分析儀描述
EGIL200系列是 Megger 新系列斷路器分析儀中的*款產品。它是與全球行業參考團體密切合作設計的，借鑒了市場*且非常成功的 Megger TM 系列斷路器分析儀的經驗。
EGIL200 開發的重點是易用性，確保將設置測量所花費的時間保持在*低限度。因此，使用 EGIL200，您可以快速獲得測試結果。
與測試對象的連接也得到了簡化，只需一次連接，*可以進行以下所有操作或測量：
1. 主觸點和 PIR 觸點的時序
2. 分閘、合閘 1 和 2 線圈的線圈電流分析
3. 站電壓測量
4.動作測量
5. 電機電流測量
6. 合閘、分閘 1 和分閘 2 的*小啟動電壓測試

EGIL200 的主要儀器和配件專為*苛刻的現場條件而設計，是您進行日常、輕松的斷路器狀態評估的完整工具箱。

EGIL200優點
EGIL200 提供 IEEE C37 和 IEC 62271 標準的所有標準測
量，并將 TM 系列的高端功能帶入經濟實惠的中端市場：

■ 提供基于國際標準的所有標準測量
■ 直觀且用戶友好的操作——從儀器通電到記錄測量結果所需的用戶干預*少
■ 儀器安裝在堅固耐用的 IP67 防護箱中，附件裝在易于攜帶的背包中
■ 專為中高壓斷路器設計
■ 一鍵生成 pdf 報告或在可選的集成打印機上打印
■ 用于分閘線圈 2 的專用控制輸出
■ 多功能控制通道，只需一個連接即可管理控制脈沖，并可測量站電壓和線圈電流
■ 電絕緣和極性獨立的輔助觸點定時通道，自動適應干觸點和濕觸點
■ 得益于獲得專利的有源干擾抑制技術，可準確測量插入前電阻器（PIR）的接觸時間和電阻值

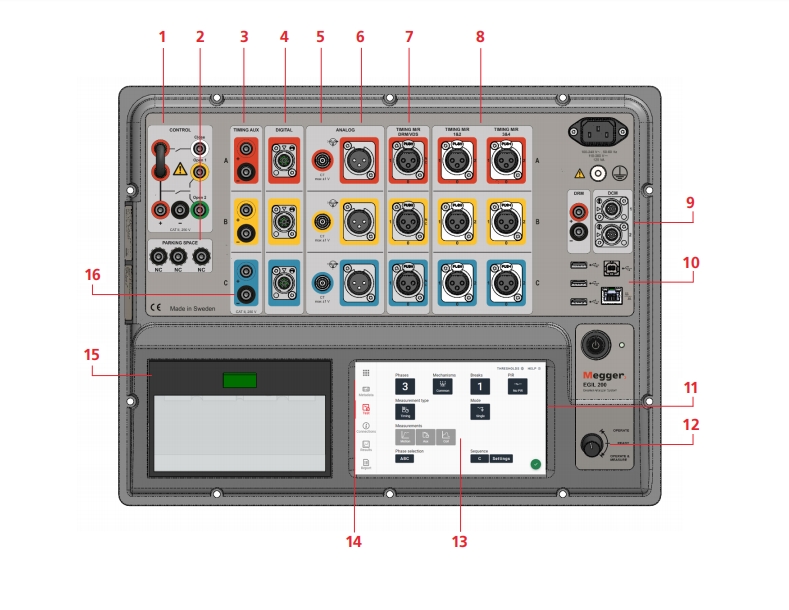

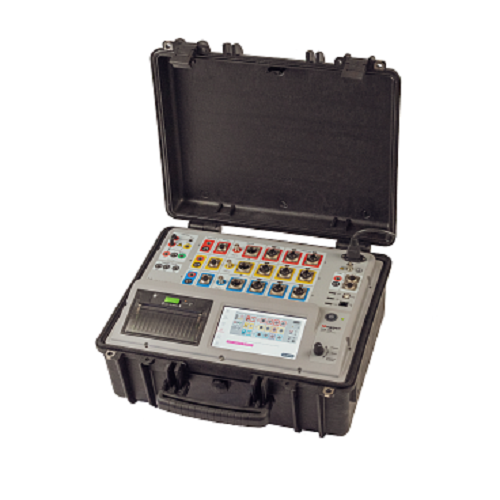

特點和優點
1. CONTROL
斷路器控制（合閘、分閘 1 和分閘 2）站電壓和線圈電流測量
2. PARKING SPACE

用于安全斷開線圈電路
3. TIMING AUX
3個輔助觸點計時通道
4. DIGITAL
3 個數字輸入，用于增量運動傳感器（編碼器）
5. 1-3 BNC INPUTS
1-3 個 BNC 輸入，專用于電流鉗
6. MULTI-PURPOSE CHANNELS
1-3個多功能模擬通道
7. TIMING M/R, DRM/VDS
主觸點和電阻觸點的時序、DRM、SRM 和 VDS 時序（每相 1個斷點）
8. TIMING M/R
每相*多 4 個斷口的主觸點和電阻觸點計時
9. DCM 雙端接地? 和 DRM 以備將來使用雙端接地? 計時輸入（可選附件）和 DRM 控制輸出（可選
附件）
10. USB 和以太網端口
3 × USB A, 1 × USB B 和 1 x RJ45
11. LCD SCREEN
7” 高可見度觸摸屏
12. 動作 / 測量旋轉開關
13. 圖像
對比度豐富的圖像可獲得*佳可見性和理解
14. 用戶界面
基于工作流程（銘牌、測試設置、連接、結果、報告）
15. 打印機
可選 4 英寸熱敏打印機
16. 彩色編碼連接器和引線

便于驗證連接

EGIL200/211/213/223/241/EGIL243斷路器分析儀

訂購信息
項目	貨號
EGIL 211 1 斷口/相,1個模擬通道, 無附件	CM-21100
1 斷口/相,1個模擬通道, 打印機, 無附件	CM-21101
1 斷口/相,1個模擬通道, 高壓引線套件	CM-21180
1 斷口/相,1個模擬通道, 打印機,高壓引線套件	CM-21181
1 斷口/相,1個模擬通道, 中壓引線套件	CM-21190
1 斷口/相,1個模擬通道, 打印機, 中壓引線套件	CM-21191
EGIL 213 1 斷口/相,3個模擬通道, 無附件	CM-21300
1 斷口/相,3個模擬通道, 打印機, 無附件	CM-21301
1 斷口/相,3個模擬通道, 高壓引線套件	CM-21380
1 斷口/相,3個模擬通道, 打印機,高壓引線套件	CM-21381
1 斷口/相,3個模擬通道, 中壓引線套件	CM-21390
1 斷口/相,3個模擬通道, 打印機, 中壓引線套件	CM-21391
EGIL 221 2 斷口/相,1個模擬通道, 無附件	CM-22100
2 斷口/相,1個模擬通道, 打印機, 無附件	CM-22101
2 斷口/相,1個模擬通道, 高壓引線套件	CM-22190
2 斷口/相,1個模擬通道, 打印機,高壓引線套件	CM-22191
EGIL 223 2 斷口/相,3個模擬通道, 無附件	CM-22300
2 斷口/相,3個模擬通道, 打印機, 無附件	CM-22301
2 斷口/相,3個模擬通道, 高壓引線套件	CM-22390
2 斷口/相,3個模擬通道, 打印機,高壓引線套件	CM-22391
EGIL 241 4 斷口/相,1個模擬通道, 無附件	CM-24100
4 斷口/相,1個模擬通道, 打印機, 無附件	CM-24101
4 斷口/相,1個模擬通道, 高壓引線套件	CM-24190
4 斷口/相,1個模擬通道, 打印機,高壓引線套件	CM-24191
EGIL 243 4 斷口/相,3個模擬通道, 無附件	CM-24300
4 斷口/相,3個模擬通道, 打印機, 無附件	CM-24301
4 斷口/相,3個模擬通道, 高壓引線套件	CM-24390
4 斷口/相,3個模擬通道, 打印機,高壓引線套件	CM-24391

EGIL200/211/213/223/241/EGIL243斷路器分析儀規格
規格在 30 分鐘預熱時間后有效。系統時基漂移每年 0.001 %。規格如有更改，恕不另行通知。
環境
應用環境	適用于中高壓變電站及工業環境
溫度
操作	-20 °C 到 +55 °C (-4 °F 到 +131 °F)
儲存和運輸	-40 °C 到 +70 °C (-40 °F 到 +158 °F)
濕度	5 % – 95 % RH, 無凝結
海拔	操作高達 2000 米（6562 英尺），電源上* 大 240 V AC / 250 V DC，控制和計時輔助輸入上的大 250 V AC / 300 V DC。 2000 米（6562 英尺）到 5000 米（16404 英尺）之間，電源、控制和計時輔助輸入上的大 150 V AC/DC
CE-標記
LVD	2014/35/EU
EMC	2014/30/EU
RoHS	2011/65/EU
常規
輸入電源（標稱）	100 – 240 V AC, 50/60 Hz, 110 – 250 V DC
功耗	200 VA (*大)
尺寸	474 x 415 x 214 mm (18.7” 16.3” 8.4),
重量	12 kg (26.5 lbs)
IP-等級 (IEC 60529):
關上外殼	IP67
打開外殼	IP20
顯示器	7" (17.8 cm) LCD, 電容式觸摸屏
可用的語言	英語、法語、德語、西班牙語和瑞典語
通訊接口
USB	3 USB A, 1 USB B
連接器	用于連接外部 PC 的 RJ45 連接器
鍵盤	屏幕和可選的 USB 鍵盤
外部輸出
SDRM20X 的觸發輸出
輸出電壓	12 V DC ±10 %
短路保護	PTC 250 mA
開關電流	<250 mA, 阻性負載
控制部分
常規
控制脈沖輸出	合閘、分閘 1 和分閘 2（與大地和彼此電絕緣）
時基誤差	±0.01 % 讀數 ±1 采樣間隔
*大采樣率	40 kHz
測量時間	10 kHz 采樣率下 36 秒
非彈跳開關
*大電流	20 A AC / DC, 脈沖≤20毫秒
*大持續電流	5 A
持續時間	用戶可配置，步長為 1 ms
延遲	用戶可配置，步長為 1 ms
電流測量
測量范圍	±20 A
分辨率	16 位
誤差	±2 % 讀數 ±0.1 % 范圍
電壓測量
*大電壓	250 V AC, ±300 V DC
測量范圍	± 400V
分辨率	16 位
精度	±1 % 讀數 ±0.1 % 范圍
計時 M/R 部分
常規
通道數	訂購時可選擇 3,6 或 12
時基誤差	±0.01 % 讀數 ±1 采樣間隔
*小分辨率	0.05 ms
*大采樣率	40 kHz
測量時間	10 kHz 采樣率下 36 秒
主觸點和電阻觸點的時序
開路電壓	切換 ±12 V ±10 %
短路電流	22 mA ±10 %
50/60 Hz 干擾抑制
主動干擾抑制，Megger 專利
瞬態干擾抑制智能數字濾波器
狀態閾值
用戶可配置閾值
主觸頭	合閘 < 10 ? < 分閘（出廠默認值）
主觸頭和電阻觸頭	主觸頭 < 10 ? < PIR < 10 k? < 分閘（出廠默認設置）
PIR電阻測量
支持的 PIR 類型	線性 PIR
測量范圍	10 ? – 10 k?
誤差	±10 % 讀數 ±0.1 % 范圍
電壓測量（僅 TIMING M/R、DRM/VDS 輸入）
測量范圍	±50 V 和 ±2.5 V
分辨率	16 位
精度	±1 % 讀數 ±0.1 % 范圍
模擬部分常規
通道數量	1 或 3 個隔離通道
時基誤差	±0.01 % 讀數 ±1 采樣間隔
*大采樣率	40 kHz
測量時間	10 kHz 采樣率下 36 秒
傳感器電阻	500 ? – 5 k?
輸出
電壓	10 V DC ±5 %
*大輸出電流	30 mA
電壓測量
*大電壓	±10 Vpeak
測量范圍	±1 V 和 ±10 V
分辨率	16 位
精度
1 V 范圍	±0.1% 讀數 ±0.1% 范圍
10 V 范圍	±1 % 讀數 ±0.1 % 范圍
外部電流測量
*大輸入	±1 Vpeak
縮放	可在軟件中選擇
數字部分常規
通道數	3
支持的類型	增量式傳感器，RS422
時基誤差	±0.01 % 讀數 ±1 采樣間隔
*大采樣率	40 kHz
測量時間	10 kHz 采樣率下 36 秒
輸出
電壓	12 V DC ±5 %
*大輸出電流	300 mA
數字輸入
范圍	±32000 脈沖
分辨率	1 脈沖
精度	±1 脈沖
計時輔助部分常規
通道數	3 個隔離通道
時基誤差	±0.01 % 讀數 ±1 采樣間隔
*大采樣率	40 kHz
測量時間	10 kHz 采樣率下 36 秒
*大電壓	250 V AC, ±300 V DC
連接模式
開路電壓	24 V DC ± 5 %
短路電流	10 mA DC ±5%
用戶可配置狀態閾值	分閘 < -10 V < 合閘 < 10 V< 分閘（出廠默認設置）
打印機（選配）
類型	熱敏打印機
紙張寬度	112 mm, 114 mm (4.41", 4.48")
工作溫度	0 °C 到+60 °C (32 °F 到 +140 °F)
儲存和運輸	-20 °C 到 +70 °C (-4 °F 到 +158 °F)
