西班牙Merytronic　Ariadna CI中壓及低壓電纜識別儀

型號：Ariadna CI中壓及低壓電纜識別儀

品牌：西班牙Merytronic

行業應用：電網、電廠、市政管網[更多]

產品用途：識別斷電、帶電中低壓電力電纜[更多]

租賃價格：12000元/月

聯系方式： 010-68940148

在線解答：

立即咨詢

西班牙Merytronic

Gorlan集團于1986年在西班牙成立，為了業務細化發展，后續在全球創立了十幾家子公司，其中Merytronic子公司，于2012年在西班牙成立。Merytronic專注于固定式和便攜式電力檢測設備研發與生產，生產的設備用于配電網絡的監控和維護。有實力雄厚的Gorlan集團做后...[查看更多]

符合標準

國家標準：電磁兼容: EN 61000-6-3, EN 61000-6-2

瀏覽過此產品的用戶最終購買了

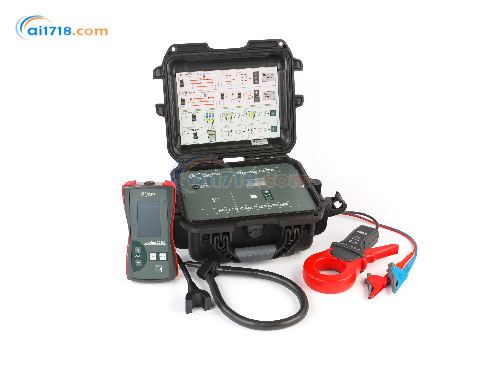

西班牙merytronic Ariadna CI中壓及低壓電纜識別儀由愛儀器儀表網代理，本產品是一款操作簡單的電纜識別儀。能夠幫助用戶在各種環境（多導體、電纜溝、檢修井、控制面板、架空/埋地電纜）中，識別斷電、帶電中低壓電力電纜。現在熱賣中，如需購買Ariadna CI中壓及低壓電纜識別儀，可通過ai1718.com的客服熱線聯系我們！

Ariadna CI中壓及低壓電纜識別儀簡介：
在電氣維護工作中，為符合安全標準，在操作前明確識別斷電電纜至關重要。誤剪電纜可能會導致人員生命危險和供電故障等嚴重后果。Ariadna CI 電纜識別儀是一款先進且操作簡便的數字化工具，能幫助用戶在眾多導體中，于溝槽、檢修孔、配電盤、架空 / 地下轉換處等位置，輕松識別任何斷電電纜、帶電中壓電纜和帶電低壓電纜。它通過單一設備即可識別中低壓各類電纜，且識別前無需校準。Ariadna CI 已被*的電力公司作為電氣安全程序的標準設備。

主要功能
安全電纜識別：可安全識別各類電纜。
多種電纜識別：能識別斷電電纜、帶電中壓電纜、帶電低壓電纜，適用于單相和三相電纜。
信號注入方式：支持直接連接和通過環形夾具感應（可選）兩種信號注入方式。
長距離識別：直接連接時，*大電纜識別長度可達 50Km 。
電池供電：發射器配備可充電電池，工作時間大于 24 小時。
信號檢測：可檢測活動信號的幅度和極性。
聲音*報：接收器（CI-RX）具有識別聲音*報功能。

工作原理

帶電中壓電纜識別
通過在中低壓變壓器的低壓側連接負載，從帶電網絡注入電流脈沖，檢測變壓器中壓側產生的電流。CI-TX 發射器作為功率負載從電網吸收能量，使電流從高壓 / 中壓變電站通過一相流向中低壓變壓器，再從另外兩相反向流回。使用 CI-RX 可在檢修孔、溝槽、二次變電站進出口、架空 - 地下轉換處等位置檢測到這些信號。
帶電低壓電纜識別
與帶電中壓電纜識別方式類似，通過從網絡注入電流脈沖來識別帶電低壓電纜。CI-TX 發射器連接在待識別低壓電纜的末端，開啟后從網絡汲取電流脈沖，這些脈沖從注入點流向為其供電的低壓變壓器。使用 CI-RX 單元可在諸如檢修孔、母線等任何可觸及的地方識別低壓電纜路徑。
斷電電纜識別（中壓和低壓）
通過極化頻率信號注入和檢測來識別斷電電纜。與帶電電纜識別不同，產生識別信號所需的能量來自 CI-TX 的可充電鋰離子電池，而非電網。信號注入電纜有直接連接和使用環形感應夾具兩種方式，之后通過測量產生信號的幅度和極性來識別電纜。

合規標準
電磁兼容性：符合 CE 標準，滿足 EN 61000 - 6 - 3、EN 61000 - 6 - 2 標準要求。
電氣安全：符合 EN 61010 - 1 標準，CAT IV 300V，具備防觸電保護，II 類防護等級。

Ariadna CI中壓及低壓電纜識別儀產品規格

設備	參數	詳情
Ariadna CI-TX（發射器）	尺寸	315 x 255 x 150mm
Ariadna CI-TX（發射器）	重量	3kg
Ariadna CI-TX（發射器）	防護等級	IP65
Ariadna CI-TX（發射器）	電池充電器輸入	100 - 250 Vac（50/60Hz），12V DC 2A
Ariadna CI-TX（發射器）	電池充電器輸出	-
Ariadna CI-TX（發射器）	可充電電池	8.4V 6.6Ah 鋰離子電池
Ariadna CI-TX（發射器）	車載充電器	有
Ariadna CI-TX（發射器）	電源引線末端保險絲	6.3x32mm，10A，500V，50kA，F 型，-10 / 55 oC
Ariadna CI-TX（發射器）	工作溫度	-
Ariadna CI-TX（發射器）	顯示屏	-
Ariadna CI-RX（接收器）	重量	0.75kg
Ariadna CI-RX（接收器）	尺寸	120 x 220 x 65mm
Ariadna CI-RX（接收器）	防護等級	IP54
Ariadna CI-RX（接收器）	電池	4 x 1.5V AA 電池
Ariadna CI-RX（接收器）	工作溫度	-10 / 55 oC
Ariadna CI-RX（接收器）	顯示屏	彩色 TFT 240x400；單色 160x100
Ariadna CI-RX（接收器）	內置揚聲器	有（用于聲音*報）
