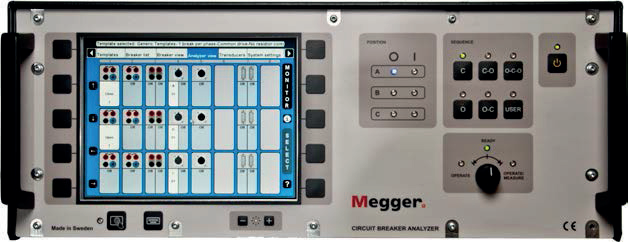

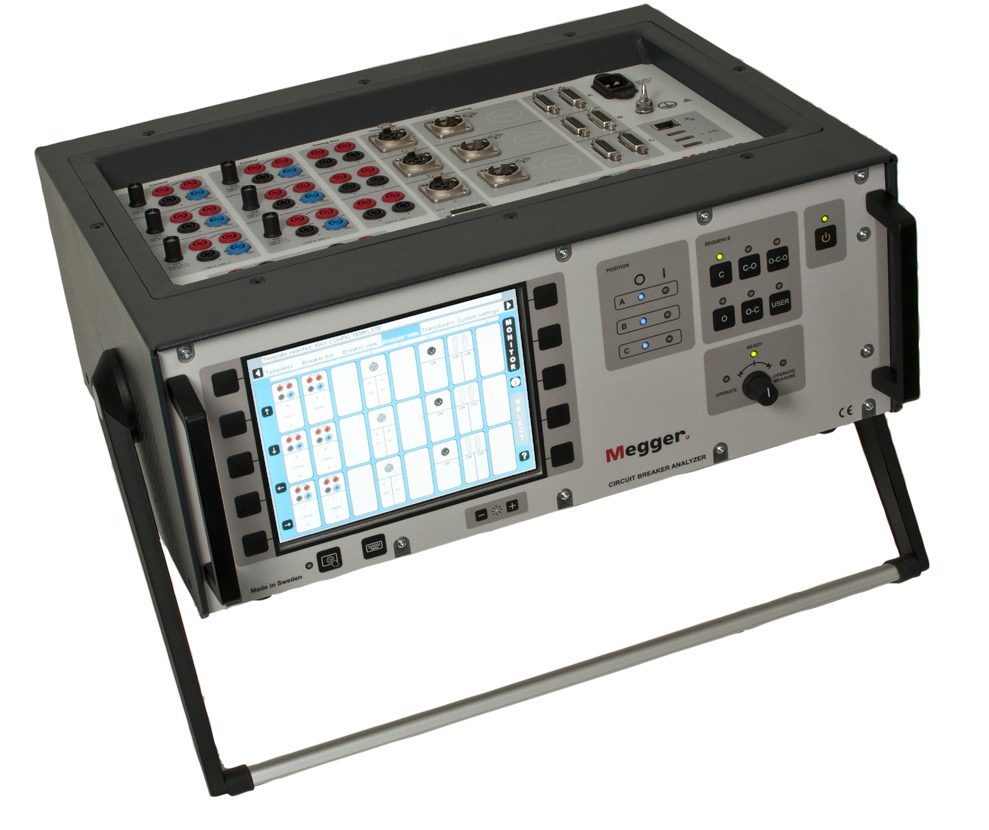

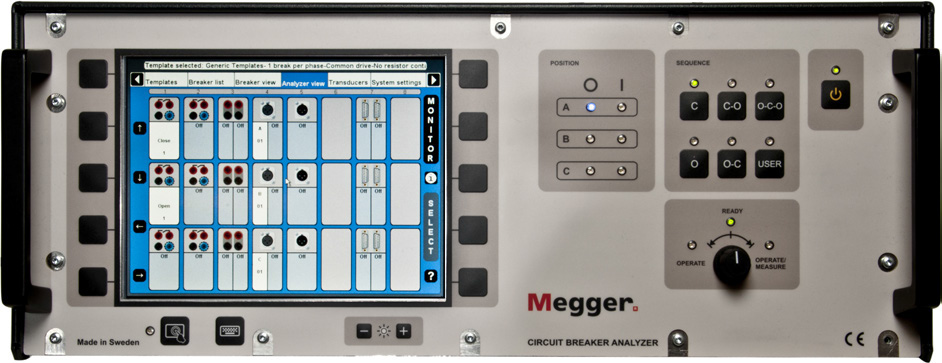

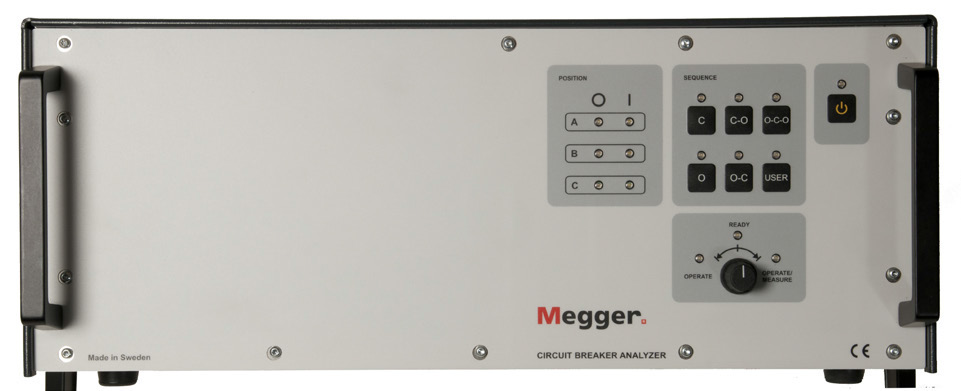

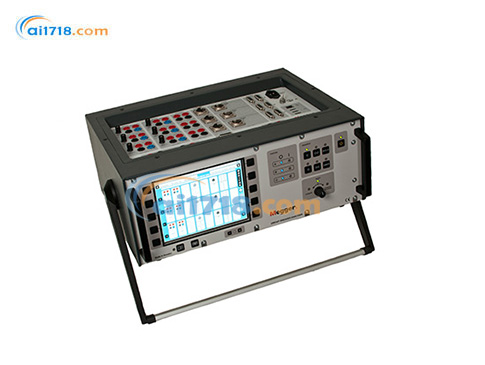

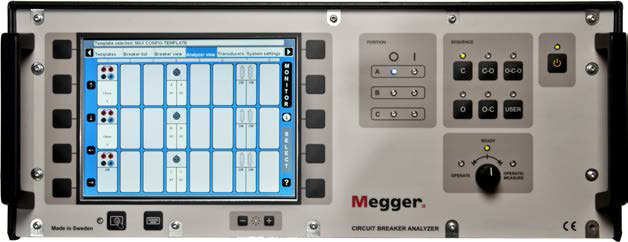

美國MEGGER TM1700斷路器分析系統由愛儀器儀表網代理,本產品擁有專利的雙接地技術通過在測量時通過將斷路器兩端接地,使測試變得更安全、更節省時間。現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!

?所有型號均可通過電腦控制
TM1700/1710/1720/1740/1750/1760斷路器分析系統兩端接地測試:
電力市場化改變了電力公司、開關設備擁有者以及電
力服務公司的商業環境。市場化直接導致了對運行、
維護和服務效率的強調。業務的國際化帶來了新的挑
戰:國際化公司巨大的投入使他們對健康、安全和環
保方面有更嚴格的要求。經驗表明,隨著開關設備越
來越不可或缺,其測試維護周期變得越來越短。

安全性
電網運營商和服務公司需要保持和發展各自行業的安
全運行記錄。許多國際機構包括IEEE®和IEC®,*
安全機構和工會對安全的重視日益增加。隨著電網的
市場化,機構頒布了一些需要執行的安全規程,并且
現存的規則也更為嚴格地被要求執行。保持一個良好
的安全記錄在吸引投資者和客戶方面已經成為一項重
要指標。

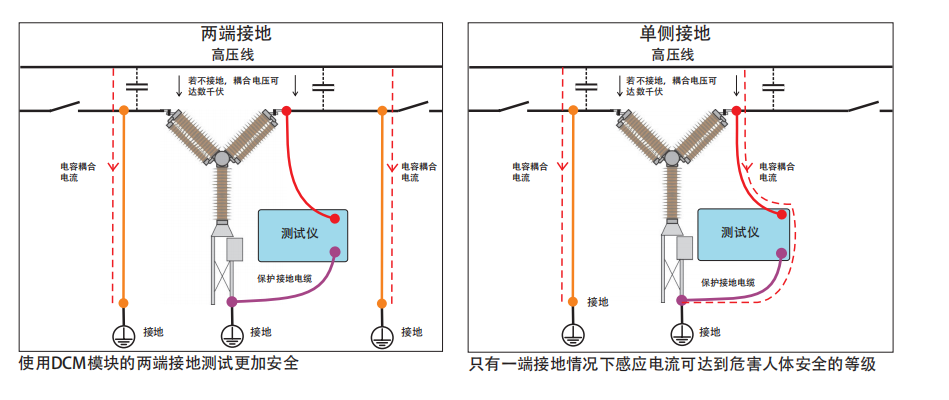

在所有變電站中,所有與高壓導體并行的導體都會通
過電容性耦合感應出有害或致命的電流。通過將被測
試品的兩端接地,可將有害電流引入大地,從而為測
試人員提供了一個安全的區域,詳見下圖。

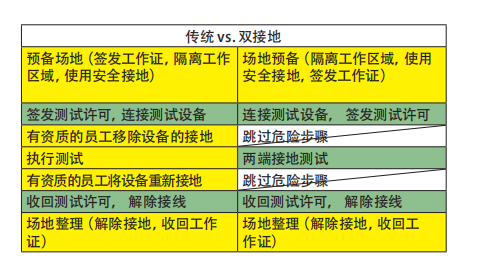

兩端接地
斷路器測試中保證安全的*佳方式*是保持斷路器兩
端同時接地。這也可以使測試更加簡單和快速。測試
人員在變電站中停留的時間應盡量短,并將精力集中
于測試而不是設備。
兩端接地測試方式 DualGround? 可用于所有斷路器
的所有測試。

TM1700 - 選型

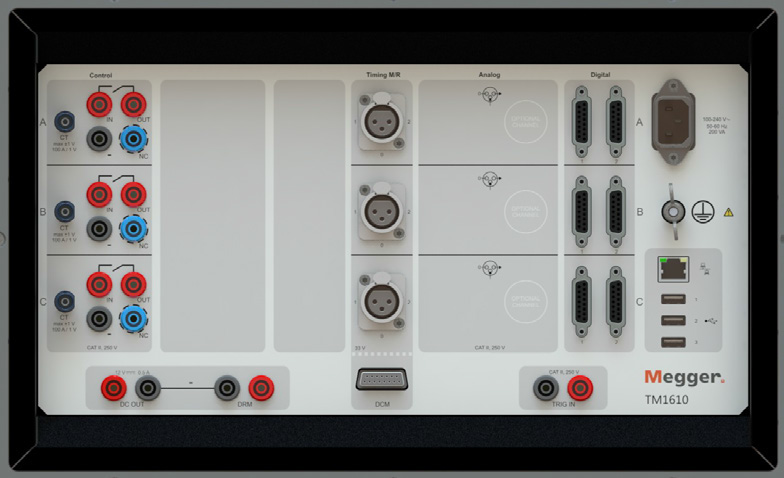

TM1710


包含:
3通道控制/輔助模塊
6通道計時M/R模塊
6通道數字模塊
CABA Win
可選:
3通道模擬模塊,6通道
DCM模塊

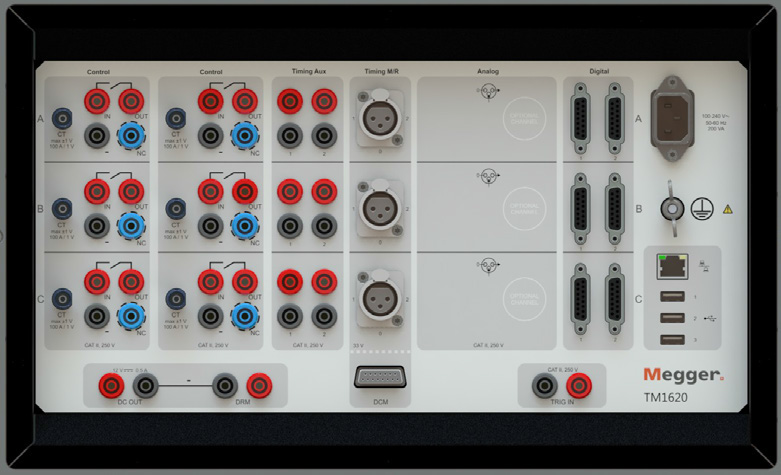

TM1720


包含:
6通道控制/輔助模塊
6通道輔助模塊
6通道計時M/R 模塊
6通道計時M/R 模塊
6通道數字模塊
CABA Win
可選:
3通道模擬模塊,6通道
DCM模塊

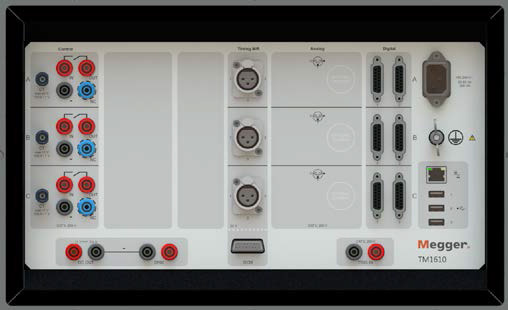

TM1740


包含:
3通道控制/輔助模塊
6通道計時M/R 模塊
6通道數字模塊
CABA Win
可選:
3通道模擬模塊,6通道
DCM模塊

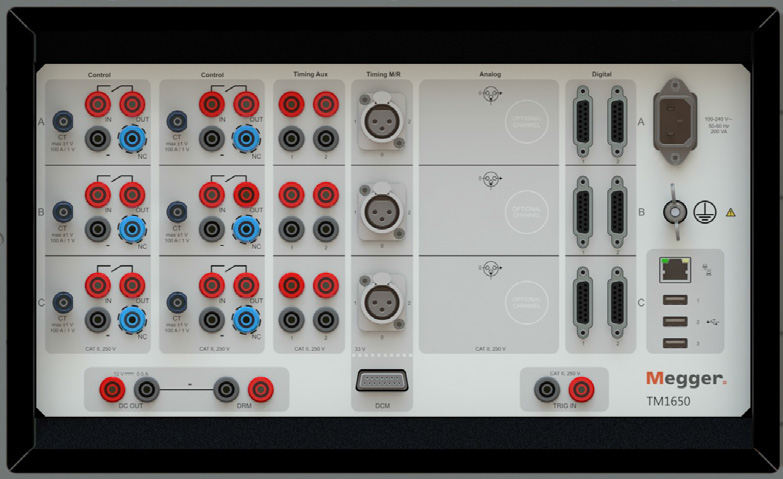

TM1750


包含:
6通道控制/輔助模塊
6通道輔助模塊
6通道計時M/R模塊
6通道數字模塊
CABA Win

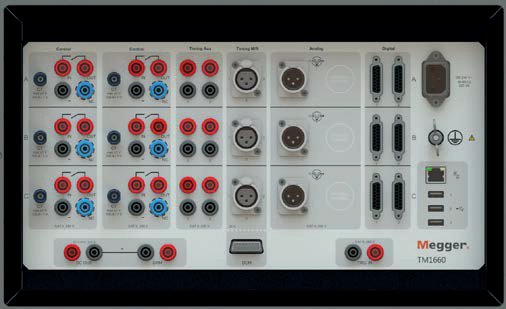

TM1760


包含:
6通道控制/輔助模塊
6通道輔助模塊
6通道計時M/R模塊
6通道數字模塊
3通道模擬模塊
CABA Win
可選:
3通道模擬模塊,6通道 DCM模塊
| 環境 | |
| 應用場合 | 儀器可在高壓變電站和工業環境下使用 |
| 操作溫度 | -20°C 到 +50°C |
| 儲藏和運輸溫度 | -40°C 到 +70°C |
| 濕度 | - 5% – 95% RH,不結露 |
| CE標識 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 常規 | |
| 電源電壓 | 100 – 240 V AC, 50 / 60 Hz |
| 功率 | (*大) 200 VA |
| 大小 | 500 x 185 x 410 mm |
| 重量 | 12kg |
| 跳閘信號輸入 | |
| 電壓模式 | |
| 輸入范圍 | 0 – 250 V AC / DC |
| 閥值 | 用戶軟件自定義,步長 1V |
| 接觸模式 |
|
| 開路電壓 | 30 V DC ±15% |
| 短路電流 | 10 – 40 mA |
| 閥值 | 1 – 2 k? |
| DC 輸出 | |
| 常規電壓源 | 12 V ±10%,短路保護 1.7 A 僅適用于SDRM202和DRM1800的DRM |
| 電壓模式 |
|
| 開路電壓 | 12 V DC ±10% |
| 短路電流保護 | PTC 750 mA |
| 開關電流 | < 750 mA,阻性負載 |
| 通信接口 | |
| USB | 2.0 版通用總線 |
| 以太網 | 100 base-Tx 快速以太網 |
| 人機接口 | |
| CABA Local | 斷路器分析軟件 |
| 可選語言 | 英語,法語,德語,西班牙語,瑞典語。提供翻譯套件 |
| 顯示器 | 高亮度SVGA 800×600觸摸屏 |
| 對角尺寸 | 21 cm (8”) |
| 鍵盤 | 屏幕鍵盤 |
| 控制模塊(1或2) | |
| 通道數量 | 3 |
| 時間基準誤差 | 讀數的±0.01%±一個取樣周期 |
| *大取樣率 | 40KZ |
| 測試時間 | 10 kHz取樣率 — 200s |
| 防抖動開關 | |
| *大電流 | 80 A AC / DC,脈寬≤ 100 ms |
| 持續時間 | 用戶自定義,步長1 ms |
| 延遲 | 用戶自定義,步長1 ms |
| 電流測量 | |
| 測量范圍 | 0 至±80 A AC / DC |
| 分辨率 | 16 位 |
| 誤差 | 讀數的±2%或量程的±0.1% |
| 外部電流測量CT | |
| *大輸入 | ±1 V |
| 比例 | 100 A / 1 V |
| 量程 | ±80 A V / ±0.8 V |
| 電壓測量 | |
| 輸入電壓 | 0 – 250 V AC,0 - 300 V DC |
| 分辨率 | 12 mV |
| 誤差 | 讀數的±1%或量程的±0.1% |
| 計時M/R模塊 | |
| 常規通道數量 | 6 |
| 時間基準誤差 | 讀數的±0.01%±1個取樣周期 |
| *小分辨率 | 0.05 ms |
| *大采樣率 | 40 kHz |
| 測試時間 | 20 kHz取樣率 — 200s |
| 主觸頭和電阻觸頭計時 | |
| 開路電壓 | 6 V或26 V ±10%(每隔一個采樣點觸發) |
| 短路電流 | 9.7 mA 或 42 mA ±10% |
| 狀態閥值 | |
| 主觸頭 | 合閘 < 10 ? < 分閘 |
| 主觸頭和電阻觸頭 | 主觸頭 < 10 ? < 預插電阻 < 10 k? < 開路 |
| 預插入電阻(PIR)測量 | |
| 支持種類 | 線性 PIR |
| 電阻量程 | 30 ? – 10 k? |
| 誤差 | 讀數的±10%或量程的±0.1% |
| 電壓測量 | |
| 測試范圍 | ±50 V 峰值,±15 V峰值,±0.5 V 峰值 |
| 分辨率 | 16 位 |
| 誤差 | 讀數的±1%或量程的±0.1% |
| 模擬模塊(無,1或2) | |
| 常規 | |
| 通道數量 | 3條隔離的通道 |
| 時間基準誤差 | 讀數的±0.01%±1個取樣周期40 |
| *大取樣率 | kHz |
| 測試時間 | 10 kHz取樣率 — 200s |
| 轉換器電阻 | 0V輸出時500 ? – 10 k |
| 輸出 | |
| 電壓輸出 | 10 V D C ±5%, 24 V DC ±5% |
| *大輸出電流 | 30 mA |
| 電流測量 | |
| 量程 | ±22 mA |
| 分辨率 | 16 |
| 誤差 | 讀數的±1%或量程的±0.1% |
| 電壓測量 | |
| 輸入電壓 | 0 – 250 V AC,0 - 350 V DC |
| 量程 | ±10 V DC, 0 – 250 V AC / DC |
| 分辨率 |
|
| 誤差 | |
| 250 V 量程 | 讀數的±1%或量程的±0.1% |
| 10 V 量程 | 讀數的±0.1%或量程的±0.01% |
| 數字模塊 | |
| 常規 | |
| 通道數量 | 6 |
| 支持類型 | 增量轉換器,RS422 |
| 時間基準誤差 | 讀數的±0.01%±1個取樣周期 |
| *大取樣率 | 40 kHz |
| 測試時間 | 10 kHz取樣率 — 200s |
| 輸出 | |
| 電壓 | 5 V D C ±5% 或12 V DC ±5 |
| *大輸出電流 | 700 mA |
| 數字輸入 | |
| 范圍 | ±32000 個脈沖 |
| 分辨率 | 1 個 脈沖 |
| 誤差 | ±1 個脈 |
| 計時輔助模塊 | |
| 常規 | |
| 通道數量 | 6條隔離通道 |
| 時間基準誤差 | 讀數的±0.01%±1個取樣周期 |
| *大取樣率 | 40 kHz |
| 測試時間 | 10 kHz取樣率 — 200s |
| 電壓模式 | |
| 輸入電壓范圍 | 0 – ±250 V AC,350 V DC |
| 狀態閥值 | ±10 V |
| 誤差 | ±0.5 V |
| 接觸模式 | |
| 開路電壓 | 25 – 35 V DC |
| 短路電流 | 10 – 30 mA D |
| 狀態閥值 | 合閘 < 100 ?, 分閘 > 2 k? |
| DCM模塊 | |
| 常規 | |
| 通道數量 | 6 |
| 重量 | 0.6kg |
| 輸出 | |
| 電壓 | 0 - 5 V AC有效值 |
| 電流 | 0 - 70 mA AC有效值 |
