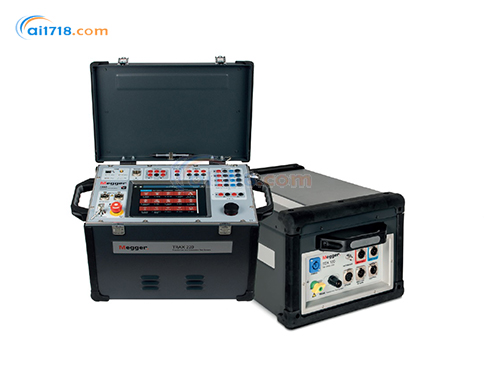

美國MEGGER TRAX220/219變壓器及變電站測試系統由愛儀器儀表網代理，本產品是一款是一款多功能的變電站變壓器測試系統，能夠取代那些功能單一的測試設備,是一種節約時間、提高效率的新方法。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TRAX220/219變壓器及變電站測試系統介紹：

TRAX220/219是一款獨特的測試系統，能夠測試輸電變壓器、配電變壓器、互感器以及其它許多變電站電力設備。

儀器本身*大輸出電流可達200 A，*大輸出電壓可達2200 V，選配件能夠將輸出增加至2000 A和12 kV，頻率可在5Hz—500Hz范圍內連續調節。

通過集成的觸摸屏或使用外部電腦都可以控制儀器。
由于具備了各個等級的電壓和電流的*輸出和測試能力，TRAX220/219以滿足大量的測試需求，如變比測試、勵磁電流測試、繞組及觸頭電阻測試、阻抗測試、介損測試以及以下（但不局限于）高中低壓設備的大電流測試：

• 輸配電變壓器
• 互感器
• 套管
• 低壓、中壓和高壓斷路器
• 母線
• 繼保設備
• 接地系統

TRAX220/219變壓器及變電站測試系統應用：

由于儀器可以產生寬量程的電壓和電流，并且具備*的電壓電流測量能力，因此這種多功能測試儀可用于許多場合。例如：
電力變壓器
變比和相位測試
? 繞組直流電阻測試

? 單相測試電流可達100A

? 三相/六繞組可達16A

? 分接開關測試（單相或三相）

? 連續性測試

? 動態電流測試

? 動態電壓測試

? 動態電阻測試（申請專利中）

? 消磁（快速高效的消磁方法）
? 磁動勢平衡測試
? 勵磁電流測試
? 漏阻抗/短路阻抗測試
? 零序阻抗測試
? 雜散損耗頻響測試
? 帶智能溫度校正和電壓相關性探測的介損測試
? 電容測試
電流互感器
? 變比、負載和極性測試
? 相位和幅值誤差測試
? 勵磁特性測試
? 繞組電阻測試
? 二次側負載測試
? 絕緣耐壓測試
電壓互感器
? 變比、負載和極性測試
? 相位和幅值誤差測試
? 二次側負載測試
? 絕緣耐壓測試
電阻測試
? 觸頭電阻測試
? 兩端接地測試
斷路器測試
? 主觸頭和電阻觸頭動作時間測試
? 行程測試
? 動作電壓測試
? 線圈電流測試
? 觸頭電阻測試
大電流測試
? 斷路器測試
? 常規大電流測試
繼保設備測試
? 一次側和二次側保護的單相測試（> I、< I、> V、< V、> f、< f）
交流絕緣測試
? 介損測試
? 電容測試
? 升壓介損測試
? 1 – 505 Hz 頻率范圍

TRAX220/219變壓器及變電站測試系統特性和優勢：

多功能變壓器/變電站測試儀
? 取代眾多功能單一的測試儀
? 省去了熟悉多種不同儀器的過程，易于上手
? 友好的用戶界面有助于減少培訓量，縮短測試所需的時間
? 設計便攜、緊湊，易于運輸
可針對不同的測試自由設置輸出電壓和電流，靈活性強
? 交流電流*大為2000 A（選配TCX 200）
? 直流電流*大為10 0A
? 交流電壓*大為12 kV（選配TDX 120）
? 直流電壓*大為300 V
*先進的診斷測試技術
? 三相變壓器測試：

? 變比測試

? 直流電阻測試

? 分接開關連續性測試、計時測試以及動態電阻測試

? 勵磁電流測試

? 漏阻抗/短路阻抗測試

? 消磁

? 三相測試一次性接線（選配TSX 300）

? 電流互感器、電壓互感器測試
? 高壓介損測試（選配TDX 120）
輕便緊湊
? TRAX 220主機僅重26 kg，運輸重量< 32 kg
? 智能電纜技術能夠減輕電纜重量

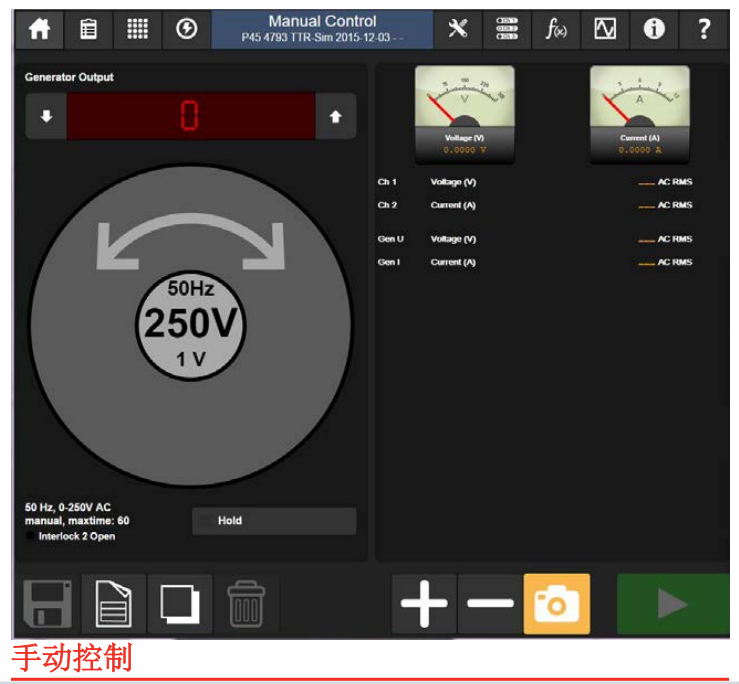

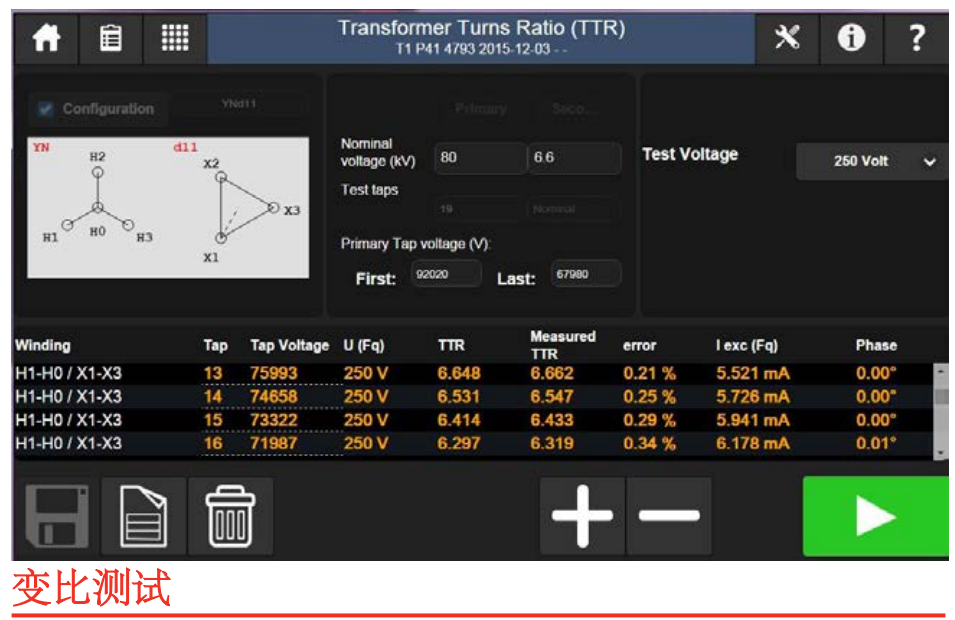

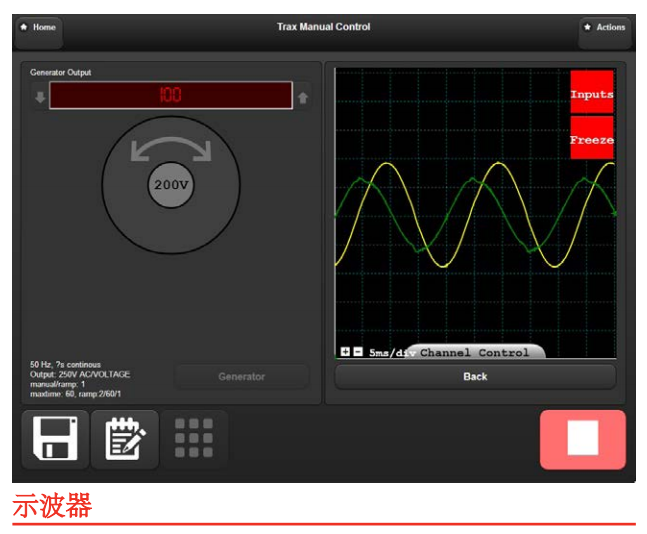

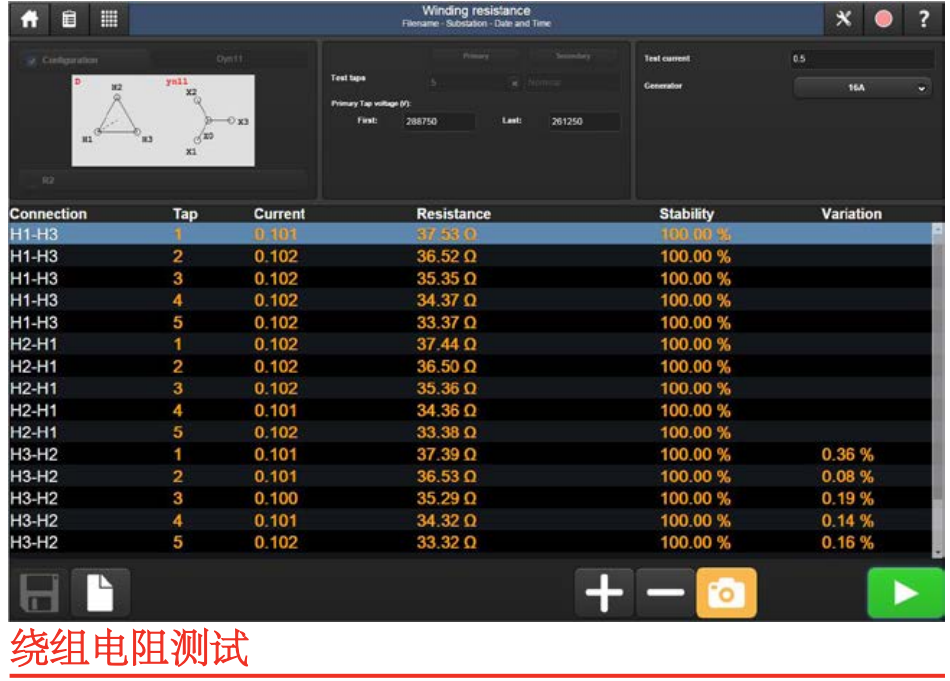

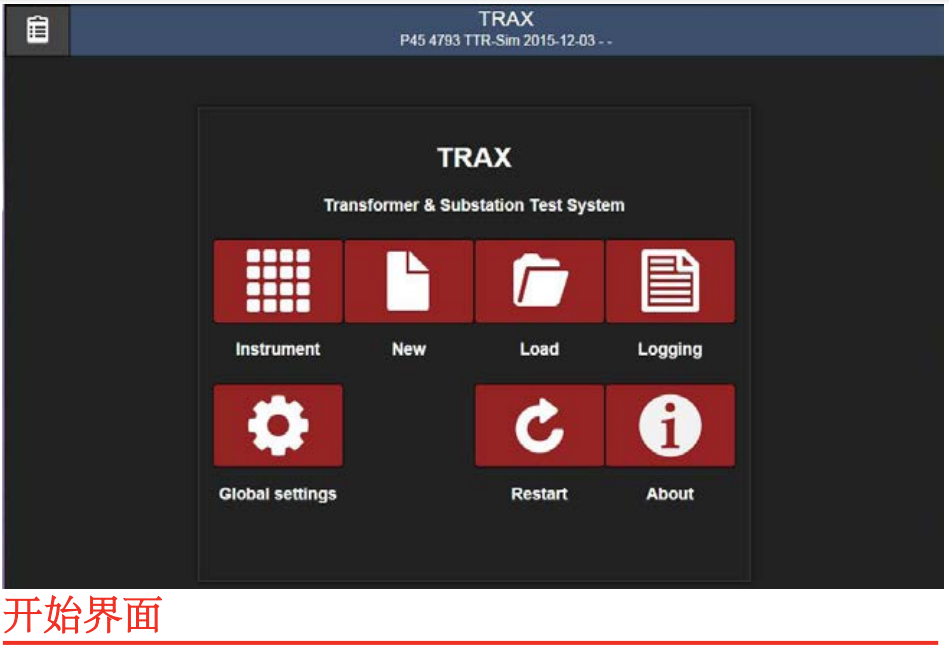

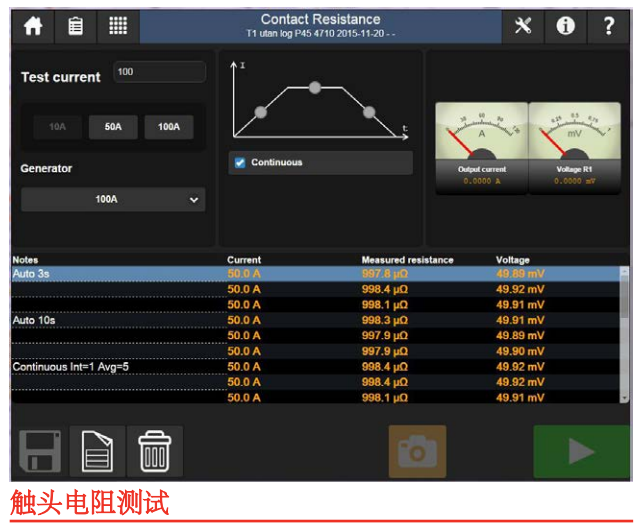

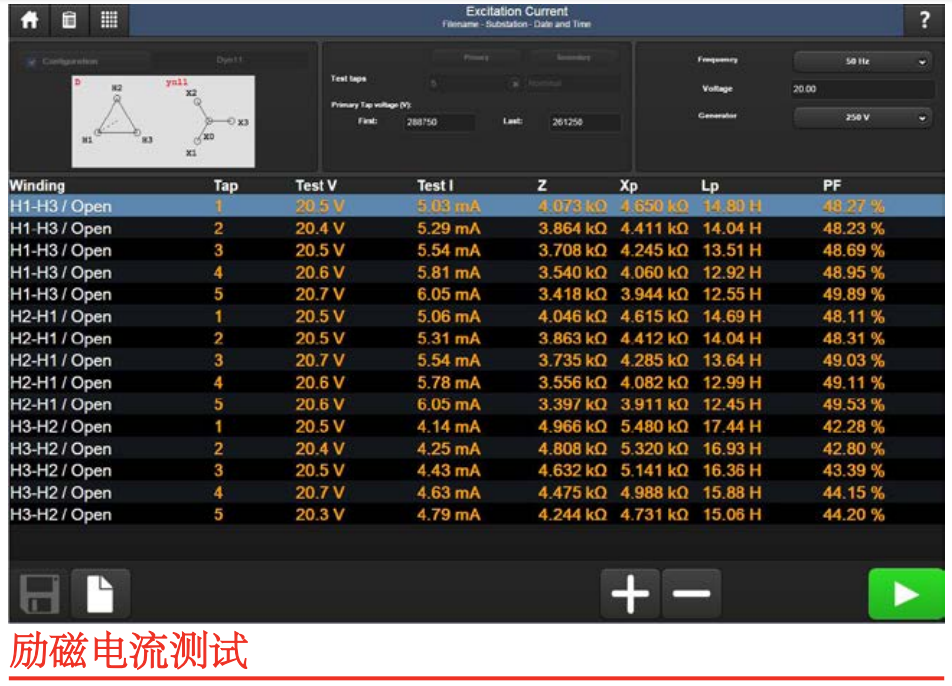

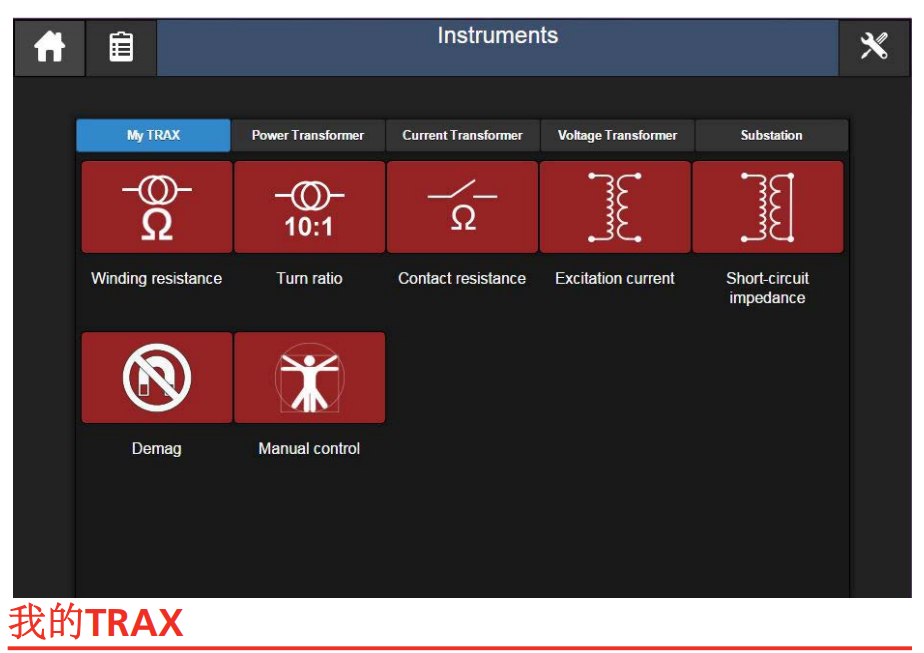

TRAX220/219變壓器及變電站測試系統應用界面：

訂購信息

TRAX 220，AJ-19291
200 A 交流輸出電流，帶集成觸摸屏
軟件：手動控制和以下基礎版變壓器測試
軟件包：
? 繞組直流電阻，包括分接開關連續性
? 消磁
? 變比
? 勵磁電流
? 短路阻抗（漏電抗）

TRAX 219，AJ-19390
200 A 交流輸出電流
軟件：手動控制
無觸摸屏，僅支持遠程操控

標配件
? 電源電纜
? 接地線 5 m
? 測試線組
? 電流電纜，2 x 10 m
? 高壓電纜，2 x 5 m
? 固定互鎖，2 m
? 跳線電纜
? 以太網電纜
? 基礎版軟件包
? 運輸箱

選配件

手推車 AJ-90040

輕便軟箱 GD-31050

踩踏式互鎖開關 GC-31150

綠色/紅色警示燈 AJ-90030

擴展版軟件包
高級版變壓器軟件包，AJ-8020X

包含以下應用：
? 分接開關動態電阻測試
? 雜散損耗頻響
? 磁動勢平衡

電流互感器/電壓互感器軟件包，AJ-8030X

包含以下應用：
? 電流互感器變比
? 電流互感器負載
? 電流互感器勵磁特性
? 極性
? 電流互感器變比（電壓法）
? 電流互感器繞組電阻
? 電流互感器耐壓
? 電流互感器變比（電流法）
? 電流互感器變比（低功率）
? 電壓互感器變比
? 電壓互感器負載
? 電壓互感器二次側耐壓
? 極性
? 電子式電壓互感器

變電站軟件包，AJ-8040X

包含以下應用：
? 斷路器分析儀
? 低壓斷路器計時
? 單相保護測試
? 計時器
? 相位計
? 接低阻抗
? 線阻抗/K因數
? 瓦特計

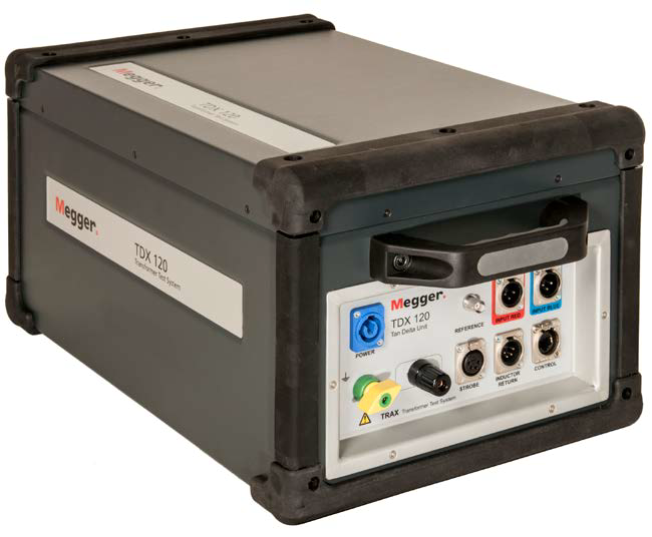

TRAX TDX 120 – 高壓介損單元， AJ-69090
還可用于電容和勵磁電流測試

TRAX TCX 200 – 大電流配件（電纜+電流放大單元），AJ-69290

進行2000A大電流測試時可將此配件移動到被測試品旁，以減少測試電纜的長度和重量。


TRAX TSX 300 – 3相/6繞組測試自動切換開關， AJ-69390

可用于變比測試（250V）、繞組電阻測試（16A）、勵磁電流測試、漏阻抗測試、雜散損耗頻響測試和磁動勢平衡。
