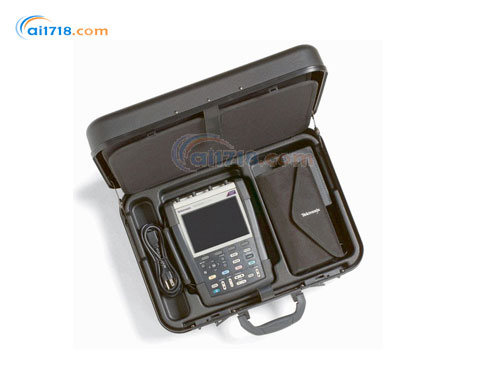

美國TEKTRONIX　THS3024-TK手持示波器

型號：THS3024-TK手持示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix THS3024-TK手持示波器由愛儀器儀表網代理，本產品是可以用于各種工作環境的多功能高性能，便于攜帶的手持示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?THS3000 系列手持示波器重量輕，擁有 4 條隔離通道，電池可連續工作長達 7 小時，能夠安全地在平臺或在現場進行浮動測量或差分測量
?THS3000 系列手持示波器每條通道提供了 10000 點的記錄長度，能夠以更高的采樣率捕獲更多的信號信息，清楚地查看信號細節
?對必須測量在長時間內變化的低速信號的應用，THS3000 系列提供了滾動模式，把記錄長度擴展到 30000 點信號信息
?安全地進行浮動測量和差分測量
?在電源電子、電源半導體和其他電子應用領域進行準確安全的測量，在信號參考浮動或沒有參考接地時可能*挑戰性
?如果信號覆蓋從低壓到高壓 (kV) 范圍，或必須使用可能產生地面環路的探測技術，問題*變得非常復雜
?THS3000 手持式示波器系列帶有多種分析工具，幫助您驗證被測器件運行情況，迅速識別問題
?運用波形數學運算，可以添加、減、乘任何信號，考察瞬態功率或觀察增益
?可使用垂直光標和水平光標觀察波形上的特定點，準確地測量電壓、電流、時間或頻率
?通過 21 種自動測量功能，您可以迅速準確地進行常見測量
?內置快速傅立葉變換 (FFT) 功能可以觀察信號頻譜，揭示信號干擾、串?dāng)_或開關噪聲
?對基本調試，可以結合使用隔離的輸入通道與各種電壓探頭和電流探頭
?每條輸入通道可以配置成與探頭類型和衰減相匹配，確保正確的測量和光標讀數
?四條通道可以簡便測量三相電，或同時捕獲數字控制信號和電源信號
?設計，讓您的工作更輕松
?用途廣泛，便于攜帶，在您需要的地方工作

應用領域：
?嵌入式模擬和數字設計
?電源設備、電源電子和電源設計
?汽車和航空設計及維護
?工業設備設計和安裝
?現場測試和服務

產品特點：
?100 MHz 或 200 MHz 帶寬型號
?高達 5 GS/s 的*大采樣率，200 ps 分辨率
?4 條完全隔離的浮動通道
?600 VRMS CAT III、1000 VRMS CAT II 等級輸入（BNC 到接地）
?21 種自動測量
?波形數學運算和 FFT 頻譜分析
?電壓、時間、頻率和功率光標測量
?TrendPlot? 記錄測量數據
?波形通過/不通過極限測試
?100 屏自動顯示屏記錄器
?6 英寸（153 毫米）明亮的彩色顯示器
?支持 USB 設備端口和主控端口
?電池可連續工作 7 小時
?THS3000 系列滿足 IP41 等級標配，堅固耐用，可以從實驗室?guī)У焦I(yè)環境和現場環境中
?選配的旅行工具箱帶有硬面手提箱和實用附件，可以安全方便地在路上攜帶
?擁有前面板布局及直觀的用戶界面，儀器使用簡便，縮短了學習時間，提高了效率
?提供了單鍵自動設置和自動量程功能，可以自動設置觸發系統，調節垂直和/或水平示波器設置
?提供了一種無源探頭，帶有專為進行浮動測量設計的絕緣系統

	THS3014/THS3014-TK	THS3024/THS3024-TK
隔離輸入通道	4	4
模擬帶寬 (-3 dB)	100 MHz	200 MHz
上升時間	3.5 ns	1.7 ns
硬件帶寬限制	20 kHz、20 MHz 或全部
輸入耦合	交流、直流
輸入阻抗	1 MΩ ±1%，14 pF ±2 pF
輸入靈敏度范圍	2 mV/格至 100 V/格
垂直分辨率	8 位
直流增益精度	對 5 mV/格至 100 V/格，±2.1% 的讀數 +0.04 × 量程/格
*大 BNC 輸入電壓	從 BNC 信號到 BNC 外殼，(1 MΩ) 300 VRMS CAT III
*大探頭電源（標配 THP0301-X 探頭）	從 10:1 探頭*信號到 BNC 和參考引線，300 VRMS CAT III
浮動電壓	從 BNC 外殼到接地，1000 VRMS CAT II / 600 VRMS CAT III
軌跡定位	±4 格
*大采樣率	2.5 GS/s (1.25 GS/s 4-通道)	5 GS/s (1.25 GS/s 4-通道)
*大記錄長度（所有通道）	10000 點（滾動模式下 30000 點（4 ms 至 2 min/格））
時基范圍（s/格）	2 ns 至 4 s	1 ns 至 4 s
延遲時間范圍	觸發前一整屏（12 格）或觸發后*多 100 屏（1200 格）
定時精度	±100 ppm + 0.04 格
縮放	水平擴大或壓縮實時波形或停止的波形
顯示器類型	6 英寸 (153 mm) 液晶彩色顯示器
顯示器分辨率	水平 320 像素 × 垂直 240 像素
波形樣式	矢量(連點)、點、包絡、可變余輝、無窮大余輝
顯示格式	YT 和 XY
參考軌跡	4 條用戶可以定義的參考軌跡
波形	存儲 30 條內部示波器記錄（每條記錄 4 條軌跡），包括屏幕圖像和對應設置
記錄	存儲 10 條內部記錄，可以是 100 屏重放順序、滾動模式記錄或 TrendPlot? 測量記錄
屏幕圖像	內部存儲多 9 張屏幕圖像，或把多 256 張 BMP 圖像存儲到外部 U 盤中
實時時鐘	所有存儲的數據的時間和日期標記
電池	10.8 V 充電鋰電池，可連續工作 7 個小時
電池充電時間	5 小時
工作電源	交流電源適配器/充電器
電源電壓	100 V – 240 V AC ±10%
電源頻率	50 Hz – 60 Hz
尺寸	26519070mm
重量	2.2kg（包括電池）

THS3014	100 MHz，2.5 GS/s，4 通道手持式示波器
THS3014-TK	100 MHz，2.5 GS/s，4 通道手持式示波器，帶有旅行工具箱
THS3024	200 MHz，5 GS/s，4 通道手持式示波器
THS3024-TK	200 MHz，5 GS/s，4 通道手持式示波器，帶有旅行工具箱
THSBAT	額外的備用電池
THSCHG	電池充電器（不包括交流電源適配器）
ACHHS	儀器軟攜帶包
HCHHS	儀器硬手提箱（TK 型號標配）
376-0255-xx	多功能掛鉤
020-3085-xx	探頭更換附件套件
119-7900-00	交流電源適配器
THP0301-Y	（黃色）300 V，直流至 300 MHz，10X 高壓探頭*3
THP0301-B	（藍色）300 V，直流至 300 MHz，10X 高壓探頭*3
THP0301-M	（洋紅色）300 V，直流至 300 MHz，10X 高壓探頭*3
THP0301-G	（綠色）300 V，直流至 300 MHz，10X 高壓探頭*3
A621	2000 A，5 kHz – 50 kHz 交流探頭/BNC
A622	100 A，100 kHz 交流/直流探頭/BNC
P5122	200 MHz 無源 100X 高壓探頭
P5150	500 MHz 無源 50X 高壓探頭*4
CT2	2.5 A，200 MHz 交流探頭
TCP303/TCPA300	150 A，15 MHz 交流/直流探頭/放大器
TCP305/TCPA300	50 A，50 MHz 交流/直流探頭/放大器
TCP312/TCPA300	30 A，100 MHz 交流/直流探頭/放大器
TCP404XL/TCPA400	500 A，2 MHz 交流/直流探頭/放大器
