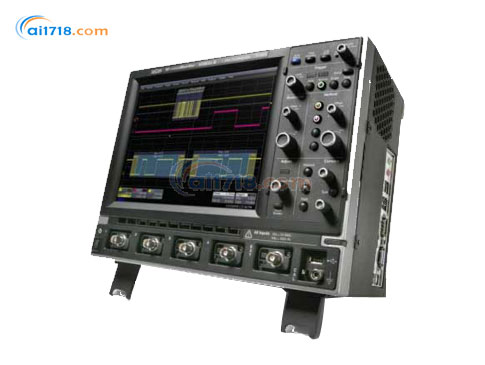

WA232示波器

型號：WA102/WA112/WA202/WA212/WA222/WA232示波器

品牌：美國lECROY(力科)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國lECROY(力科)

leCroy力科儀器是提供測試設備解決方案的生產廠商，為使得全球各行各業中的公司提供能夠設計和測試各類電子器件。成立于1964年，自公司成立以來，一直把重點放在研制改善生產效率的測試設備上，幫助工程師更快速、更高效地解決電路問題。隨著市場競爭加劇，技術復雜程度不斷提高，leCro...[查看更多]

瀏覽過此產品的用戶最終購買了

美國力科leCroy WA102/WA112/WA202/WA212/WA222/WA232示波器由愛儀器儀表網代理，本產品是能夠自動測量的示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

數字濾波器

?WaveAce 每條通道上都提供了數字濾波功能。低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器允許您只隔離想要查看的頻率

觸發

?邊沿觸發并不總是每個信號的*佳選擇。除基本邊沿觸發外，WaveAce還提供了一系列觸發功能，包括脈寬觸發、視頻觸發和斜坡(上升時間)觸發

自動測量

?WaveAce 標配32 種自動測量，簡化了您的工作方式。它可以顯示多達4個測量，而不會使波形顯示畫面顯得擁擠；還可以使用測量儀表板，一次顯示全部32個測量。各種*定時參數可以洞察兩個不同信號之間的關系

波形數學運算

?WaveAce 提供了五種數學函數，包括加、減、乘、除和FFT。FFT功能可以選擇四個窗口和兩個不同的垂直標度

連接能力

?WaveAce 在前面板上提供了一個USB 主機端口，用來把屏幕圖、波形和設置保存到U 盤上。它在后面板上提供了一個USB設備端口，可以連接PC 或PictBridge 打印機。EasyScope 軟件可以通過USB 或RS-232 全面訪問示波器的顯示、測量、波形數據和前面板控制功能，簡化了與PC 的連接和通信

大型內存

?在測試和調試過程中，在內存中保存和調用波形和設置可以節約大量的時間。WaveAce 可以把*多20 個波形、20 種設置和2 個參考波形保存到內存中

測試通過/失敗

?由于內置通過/失敗模板測試，WaveAce可以迅速識別問題，讓您知道發生的問題。可以在屏幕上顯示測試通過/失敗結果歷史

波形序列記錄器

?捕獲和重播由*多2500 個波形組成的序列，隔離在系統中導致問題的欠幅脈沖或毛刺。采集模式不同應用要求不同的采集模式。WaveAce提供了實時模式、等效時間模式、峰值檢測模式和平均模式，保證可以捕獲和顯示任何波形

主要特點：

?60 MHz、100 MHz、200 MHz和300 MHz 的帶寬

?高達2 GS/s 的采樣率長波形存儲器

?－4 kpts/Ch或9 kpts/Ch (通道復用時18 kpts)

?*觸發—邊沿、脈寬、視頻、斜坡(上升時間)

?所有型號均配有5.7"彩色顯示器

?32種自動測量

?多語言用戶界面和上下文相關幫助

?大型內置波形和設置存儲器

?4種運算函數加FFT

?USB主機和設備連接，用于打印機、存儲棒和PC遠程控制

標準配置：

?每條通道一只無源探頭
?多語言用戶界面和幫助
?EasyScope PC 軟件，帶有USB 電纜
?用戶手冊和快速參考指南
?校準和性能證明
?3 年保修

型號	WaveAce 102	WaveAce 112	WaveAce 202	WaveAce 212	WaveAce 222	WaveAce 232
帶寬	60 MHz	100 MHz	60 MHz	100 MHz	200 MHz	300 MHz
上升時間	5.8 ns	3.5 ns	5.8 ns	3.5 ns	1.75 ns	1.2 ns
輸入通道數量	2	2	2	2	2	2
顯示器	5.7" 彩色顯示器，320 x 240 分辨率
采樣率(單次)	500 MS/s (通道復用), 250 MS/s (所有通道)		1 GS/s (所有通道)		2 GS/s (通道復用), 1 GS/s (所有通道)
采樣率(等效時間)	50 GS/s
峰值檢測周期	10 ns
存儲長度	4 kpts/Ch		9 kpts/Ch (通道復用時18 kpts/Ch)
垂直分辨率	8 位
垂直靈敏度	2 mV/div-5 V/div
帶寬限制濾波器	20 MHz
*大輸入電壓	400 V CAT II				1 MΩ-400 V Pk, 5 Vrms (50Ω)
輸入耦合	1 MΩ \|\| 13 pF				1 MΩ \|\| 13 pF, 50Ω
輸入阻抗	GND, DC 1 MΩ, AC 1 MΩ
探頭	10:1, 1:1 可切換無源探頭(一條通道一只)
時基范圍	5 ns/div-50 s/div		2.5 ns/div-50 s/div
觸發
觸發	邊沿, 脈寬, 視頻, 斜坡(上升時間), 交替
測量、數學運算和波形記錄器
測量	幅度, 平均值, 基數, 突發寬度, 周期RMS, + 占空比, - 占空比, 下降時間, 頻率, 大值, 中間值, 小值, 峰到峰值,周期, 相位, 上升時間, RMS, 頂部, + 寬度, - 寬度。外加8 種*沿到沿定時測量參數
數學運算	加, 減, 乘, 除, FFT (高達1 kpts, 支持矩形, Von Hann, Hamming 或Blakman 窗口)
波形序列記錄器	記錄和播放由高達2500 個波形組成的序列
物理特點
外觀尺寸	(高、寬、厚) 154 mm x 133 mm x 305 mm; 6" x 5.2" x 12" (高度中不包括支腳)
毛重	2.3 公斤；5 磅
