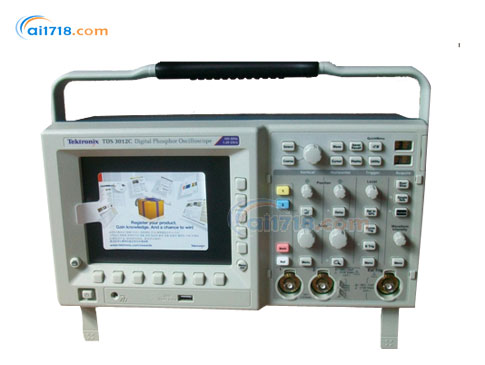

美國TEKTRONIX　TDS3012C數字熒光示波器

型號：TDS3012C數字熒光示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix TDS3012C數字熒光示波器由愛儀器儀表網代理，本產品是適用于化分析的性能滿足所需，價格經濟實惠的數字熒光示波器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?適用于化分析
?性能滿足所需，價格經濟實惠
?可*地呈現信號
?DPO 可更深入地洞察復雜信號
?連續而快速的波形捕獲速率有助于通過快速發現故障根源來節約時間，因此可應用*觸發來將故障隔離開來
?實時輝度等級突出顯示信號活動的詳細歷史記錄，更方便了解所捕獲波形的特點
?與同類示波器不同，即使在采集行為停止以后，歷史記錄仍然保留
?使用 DRT 取樣技術和 SIN(X)/X 內插，快速調試和表征信號
?可同時表征所有通道上的各種信號類型
?可以捕獲同類的其他示波器捕獲不到的高頻信息
?簡單的導航和專用前面板控件可幫助您快速找到所需內容
?配備 USB 主控端口，可以輕松將測量信息存儲和傳輸?shù)絺€人計算機中
?美國*儀器 LabVIEW SignalExpress? 泰克版軟件為您提供擴展功能，包括*分析、數據記錄、遠程儀器控制和實時波形分析
?標配 25 種自動測量、波形加減乘除數學函數以及快速傅立葉變換 (FFT) 功能
?數學運算和測量功能允許使用完整采集記錄長度或在采集中隔離出特定的事件
?利用內置以太網端口，e*Scope 基于 Web 的遠程控制使您可以通過互聯網或個人計算機在任何地方控制 TDS3000C 系列示波器
?將 DPO 的處理能力集中到一個深度僅為 5.9 英寸（149 毫米）緊湊的設計中，為平臺節省出寶貴的空間
?當需要將示波器移到另一實驗室時，其重 7 磅（3.2 千克）的便攜式設計讓這一工作變得輕松自如
?可以選配電池，在沒有供電電源的情況下連續工作長達 3 小時的時間

應用領域：
?數字設計和調試
?視頻安裝和服務
?電源設計
?教學和培訓
?電信模板測試
?生產測試
?常規平臺測試

產品特點：
?100 MHz、300 MHz 和 500 MHz 帶寬型號
?2 或 4 通道
?所有通道上的實時取樣速率高達 5 GS/s
?所有通道上的標配記錄長度均為 10 k
?連續波形捕獲速率 3600 wfms/s
?*觸發套件
?前面板 USB 主控端口方便存儲和傳輸測量數據
?25 種自動測量
?FFT 標配
?多語言用戶界面
?WaveAlert? 自動波形異常檢測
?TekProbe? 接口支持有源、差分和電流探頭，自動調整量程和單位
?重量輕（僅 7 磅/3.2 千克），運輸方便
?選配擇使用內部電池供電，不使用有線電源即可獲得高達 3 小時的工作時間
?*分析模塊
?極限測試模塊
?電信模板測試模塊
?擴展視頻模塊
?601 串行數字視頻模塊

	TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
帶寬	100 MHz	100 MHz	300 MHz	300 MHz	500 MHz	500 MHz
計算得出的上升時間（典型）	3.5 ns	3.5 ns	1.2 ns	1.2 ns	0.7 ns	0.7 ns
輸入通道	2	4	2	4	2	4
外部觸發輸入	所有型號均包括
每條通道的取樣速率	1.25 GS/s	1.25 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
記錄長度	10 k 點
垂直分辨率	9 位
垂直靈敏度，1 MΩ	1 mV/div 至 10 V/div
垂直靈敏度，50 Ω	1 mV/div 至 1 V/div
輸入耦合	交流、直流、GND
輸入阻抗	并聯 13 pF 或 50 Ω 端子時1 MΩ
直流增益精度	±2%
*大輸入電壓，1 MΩ	150 VRMS，峰值 ≤400 V
*大輸入電壓，50 Ω	5 VRMS，峰值 ≤30 V
位置范圍	±5 格
帶寬極限	20 MHz	20 MHz	20 MHz，150 MHz	20 MHz，150 MHz	20 MHz，150 MHz	20 MHz，150 MHz
時基范圍	4 ns 至 10 s	4 ns 至 10 s	2 ns 至 10 s	2 ns 至 10 s	1 ns 至 10 s	1 ns 至 10 s
時基精度	在任意 1 ms 時間間隔上為 ±20 ppm
以太網端口	RJ-45 連接器，支持 10Base-T LAN
USB 端口	前面板 USB 2.0 主控端口支持 USB 盤
GPIB 端口	全講/聽模式、設置和測量（選配配 TDS3GV 通信模塊）
RS-232-C 端口	DB-9 插頭連接器，全講/聽模式；控制所有模式、設置和測量波特率*大為 38400（選配配 TDS3GV 通信模塊）
VGA 視頻端口	DB-15 孔式連接器，在配有 VGA 的大型監視器上直接顯示監視器輸出（選配配 TDS3GV 通信）
外部觸發輸入	BNC 連接器，輸入阻抗 >1 MΩ，并聯 17 pF；*大輸入電壓為 150 VRMS
主要觸發模式	自動觸發（支持 40 ms/格以及更慢的滾動模式）、正常觸發、單序列觸發
B 觸發	時間或事件后觸發
時間后觸發范圍	13.2 ns 至 50 s
事件后觸發范圍	1 至 9999999 個事件
顯示器類型	6.5 英寸（165.1 毫米）液晶 TFT 彩色顯示器
顯示器分辨率	640 水平 × 480 垂直像素 (VGA)
插值	Sin(x)/x
波形類型	點狀、矢量、可變余輝、無限余輝
格式	YT、XY 和選通 XYZ（XY 僅在 4 通道儀器上有 Z 軸消隱）
電源電壓	100 VRMS 至 240 VRMS ±10%
電源頻率	45 Hz 至 440 Hz（100 V 至 120 V） 45 Hz 至 66 Hz（120 V 至 240 V）
功耗	*大 75 W
電池電源	需要 TDS3BATC 鋰離子充電電池組
工作時間，典型	3 小時
尺寸	375176149mm
重量	3.2kg(僅儀器)

TDS3012C	100 MHz，2 通道，1.25 GS/s
TDS3014C	100 MHz，4 通道，1.25 GS/s
TDS3032C	300 MHz，2 通道，2.5 GS/s
TDS3034C	300 MHz，4 通道，2.5 GS/s
TDS3052C	500 MHz，2 通道，5 GS/s
TDS3054C	500 MHz，4 通道，5 GS/s
L0	英文手冊
L7	簡體中文手冊
L8	繁體中文手冊
P6243	1 GHz、≤1 pF 輸入電容 10x 有源探頭
P5205	1.3 kV，100 MHz 高壓差分探頭
P5210	5.6 kV，50 MHz 高壓差分探頭
P5100	2.5 kV、100x 高壓無源探頭
TCP202	50 MHz、15 A 交流/直流電流探頭
TCP303*3	15 MHz、150 A 電流探頭
TCP305*3	50 MHz、50 A 電流探頭
TCP312*3	100 MHz、30 A 電流探頭
TCPA300	100 MHz 探頭放大器
TCP404XL*4	2 MHz、500 A 電流探頭
TCPA400	50 MHz 探頭放大器
ADA400A	100x、10x、1x、0.1x 高增益差分放大器
