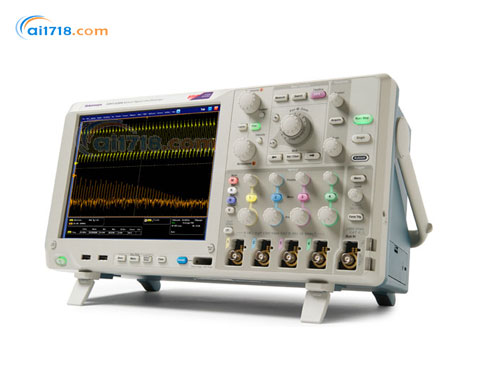

美國TEKTRONIX　DPO5054混合信號示波器

型號：DPO5054混合信號示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國泰克DPO5054混合信號示波器由愛儀器儀表網代理，MSO/DPO5000 混合信號示波器系列，可以用一臺儀器來分析多達 20 個模擬和數字信號，快速查找和診斷復雜設計中的問題。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
·每條通道單獨設置門限(MSO系列)
·保持精細的定時分辨率
·使用 MultiView Zoom? 時多達 250 兆點記錄長度
·并行總線上實現自動觸發、解碼和搜索(MSO系列)
·Wave Inspector® 控件快速導航波形
·MagniVu? 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率(MSO系列)
·一條通道或兩條通道高達 10 GS/s 實時取樣速率，全部四條通道高達 5 GS/s
·MSO/DPO5000 系列具有一系列強大的功能
·超過 10 種選配軟件和分析包完成常見技術和深入分析任務
·MSO/DPO5000 系列所有通道均標配高達 12.5 兆點的深度記錄長度
·帶寬高達 2 GHz，采樣率高達 10 GS/s，確保能夠查看快速變化的信號細節
·從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，全面加速調試設計的每一階段

主要性能指標：
·可選串行觸發和分析
·軟件解決方案提供了內置域專門技術
·極限和模板測試可以快速深入地分析信號特性
·16 條數字通道（MSO 系列）
·*觸發套件，可以選配可視觸發功能
·用戶可選帶寬限制濾波器，提高低頻測量準確度
·兩條通道可以選配高達 250 兆點的記錄長度
·使用 FastAcq? 時 > 250,000 wfm/s *大波形捕獲速率
·FastFrame? 分段內存采集模式，捕獲速率每秒 > 310,000 個波形
·標配 10 MΩ 無源電壓探頭，具有低于 4 pF 的電容性負載和 500 MHz 或 1 GHz 的模擬帶寬
·適用于以太網、MOST 和 USB 2.0 一致性測試，抖動、定時、眼圖、功率、DDR 內存總線分析及寬帶射頻

簡便易用功能：
·Wave Inspector® 控件能夠簡便導航和自動搜索波形數據
·MyScope® 自定義控制窗口和鼠標右鍵單擊菜單，效率*
·53 種自動測量功能、波形直方圖和 FFT 分析，簡化波形分析
·TekVPI® 探頭接口支持有源、差分和電流探頭，自動調整量程和單位
·264 毫米（10.4 英寸）高亮度 XGA 顯示器，配有觸摸屏
·體積小、重量輕 -- 厚度僅為 8.12 英寸（206 毫米），重量低于 15 磅（6.7 千克）

連接能力：
·前面板有兩個 USB 2.0 主控端口，后面板有四個端口，數據存儲、打印和連接 USB 外設十分便捷
·后面板有 USB 設備端口，使用適配器連接到 PC 或 GPIB 控件十分簡單
·集成的 10/100/1000BASE-T 以太網端口用于網絡連接，視頻輸出端口用于將示波器顯示屏輸出到監視器或投影儀
·Microsoft® Windows 7 64 位操作系統，方便在您的環境中進行連接和集成
·符合 LXI Class C 標準

特點	MSO5034 DPO5034	MSO5054 DPO5054	MSO5104 DPO5104	MSO5204 DPO5204
*大取樣速率（所有通道）	5 GS/s	5 GS/s	5 GS/s	5 GS/s
*大取樣速率（1 條或 2 條通道）	—	—	10 GS/s	10 GS/s
*大等效時間取樣速率	400 GS/s
標準配置時的*大記錄長度	12.5M		12.5M（4 條通道） 25M（1 條或 2 條通道）
使用選項 2RL 時的*大記錄長度	25M		25M（4 條通道） 50M（1 條或 2 條通道）
使用選項 5RL 時的*大記錄長度	50M		50M（4 條通道） 125M（1 條或 2 條通道）
使用選項 10RL 時的*大記錄長度	125M		125M（4 條通道） 250M（1 條或 2 條通道）
輸入通道	4
模擬帶寬 (-3 dB)	350 MHz	500 MHz	1 GHz	2 GHz
上升時間（計算值）	1 ns	700 ps	350 ps	175 ps
直流增益精度	±1.5%，高于 30℃ 時按 0.10%/℃ 降額
帶寬限制	取決于儀器型號： 1 GHz、500 MHz、350 MHz、250 MHz 和 20 MHz
有效位數（典型值）	6 位（儀器帶寬時為 10 divp-p 正弦波輸入，100 mV/div，50 ? 輸入阻抗，*大取樣速率，1k 點記錄長度）
隨機噪聲（RMS，取樣模式，全帶寬）
輸入耦合	交流、直流
輸入阻抗	1 M? ±1%，50 ? ±1%
輸入靈敏度	1 M?： 1 mV/div 至 10 V/div 50 ?： 1 mV/div 至 1 V/div
垂直分辨率	8 位（高分辨率時 >11 位）
位置范圍	±5 div
任意兩條通道之間的延遲（典型）	≤100 ps（50 ?，直流耦合,等于或高于 10 mV/div 時的 V/div 相同）
偏置精度	±（0.005 × \|偏置 – 位置\| + 直流平衡）注：位置和常量偏置項必須要乘以適當的 V/div 項，折算成伏
通道間隔離（在同等垂直刻度設置下的任意兩條通道）（典型值）	≤100 MHz 時 ≥100:1，>100 MHz 到額定帶寬時 ≥30:1
高實時取樣速率時的大持續時間	25 ms
時基范圍	12.5 ps/div 至 1000 s/div
時間分辨率（在 ET/IT 模式中）	2.5 ps/div
時基延遲時間范圍	–10 div 至 1000 s
通道間相差校正范圍	±75 ns
時基精度	±5 ppm，在任何 ≥1 ms 間隔上

產品	說明
DPO5000 系列
DPO5034	350 MHz，5 GS/s，12.5M 記錄長度，4 通道數字熒光示波器
DPO5054	500 MHz，5 GS/s，12.5M 記錄長度，4 通道數字熒光示波器
DPO5104	1 GHz，10/5 GS/s（2/4 條通道），12.5M 記錄長度，4 通道數字熒光示波器
DPO5204	2 GHz，10/5 GS/s（2/4 條通道），12.5M 記錄長度，4 通道數字熒光示波器
MSO5000 系列
MSO5034	350 MHz，5 GS/s，12.5M 記錄長度，4+16 通道混合信號示波器
MSO5054	500 MHz，5 GS/s，12.5M 記錄長度，4+16 通道混合信號示波器
MSO5104	1 GHz，10/5 GS/s（2/4 條通道），12.5M 記錄長度，4+16 通道混合信號示波器
MSO5204	2 GHz，10/5 GS/s（2/4 條通道），12.5M 記錄長度，4+16 通道混合信號示波器
