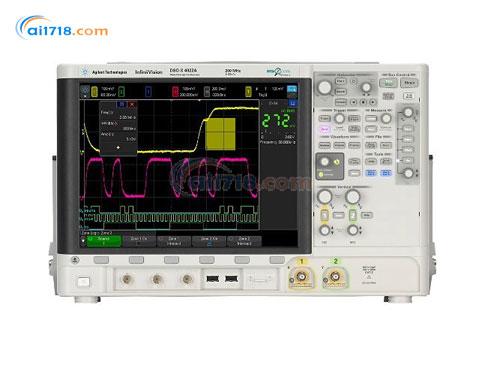

美國AGILENT(安捷倫)　MSOX4022A 示波器

型號：MSOX4022A 示波器

品牌：美國AGILENT(安捷倫)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國AGILENT(安捷倫)

安捷倫科技公司(NYSE: A)是由美國惠普公司戰略重組分立而成的一家高科技跨國公司，是全球領先的測量公司。1999年11月18日，安捷倫科技以代碼“A”在紐約股票交易所掛牌上市。安捷倫科技公司總部設在美國加州的帕羅阿托市(Palo Alto)。安捷倫科技憑借其中心實驗室的強...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Agilent（安捷倫） MSOX4022A示波器由愛儀器儀表網代理，本系列示波器能夠提供新一代示波器的*性能，波形更新速率超越同檔產品 20 倍，可以顯示*詳細的信號細節。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

? 創新的 InfiniiScan Zone 觸摸觸發

? 邏輯分析儀（MSO）

? USB 端口串行協議分析儀（可選）

? WaveGen 20 MHz 雙通道函數/任意波形發生器（可選）

? 可提供 3 位電壓和 5 位頻率計數器測量的數字電壓表（DVM）選件

? 電容觸摸屏技術

? 可全面升級的示波器

? 通過完全可升級的 5 合 1儀器提供投資保護

? *參數觸發

? 適用于觀察信號細節的高分辨率模式

產品特點：

? 100 萬個波形/秒的更新速率

? *的 MegaZoom IV 智能存儲器技術

? 標配的分段存儲器

? 業界*大的 12.1 英寸電容觸摸屏

? 觸摸式界面

		4022A	4024A	4032A	4034A	4052A	4054A	4104A	4154A
帶寬*(–3 dB)		200 MHz		350 MHz		500 MHz		1 GHz	1 .5GHz
計算得出的上升時間 (10-90%)		≤ 1.75 ns		≤ 1 ns		≤ 700 ps		≤ 450 ps	≤ 300 ps
輸入通道數	DSOX	2	4	2	4	2	4	4	4
	MSOX	2 + 16	4 + 16	2 + 16	4 + 16	2 + 16	4 + 16	4 + 16	4 + 16
*大采樣率		5 GSa/s, 半通道; 2.5 GSa/s 全部通道
*大存儲器深度		標配 4 Mpts, 標配分段存儲器
顯示屏尺寸和類型		12.1 英寸高分辨率電容觸摸屏
波形更新速率		> 100 萬個波形/秒
使用 N2894A 標配無源探頭時的系統帶寬		200 MHz	200 MHz	350 MHz	350 MHz	500 MHz	500 MHz	700 MHz	700 MHz
硬件帶寬極限					大約 20 MHz (可選)
輸入阻抗					可選: 1 MΩ ± 1%(16 pF), 50 Ω ± 1.5%
輸入耦合					交流、直流
輸入靈敏度范圍					200 MHz ~ 500 MHz 型號: 1 mV/格至 5 V/格(1 MΩ 和 50 Ω) 1 GHz 或 1.5 GHz 型號 1 mV/格至 5 V/格(1 MΩ), 1 mV/格至 1 V/格 (50 Ω)
垂直分辨率					8 位
*大輸入電壓					CAT I 300 Vrms, 400 Vpk; 瞬時過壓 1.6 kVpk CAT II 300 Vrms, 400 Vpk
直流垂直增益精度					±2.0% 全量程*
直流垂直偏置精度					±0.1 格 ± 2 mV ± 1% 偏置設置值
偏置范圍					5 V (< 10 mV/格), ±20 V (10 至 200 mV/格), ±75 V( > 200 mV/格)
數字輸入通道					16 個數字通道 (D0 至 D15。適配夾 1: D7 至 D0, 適配夾 2: D15 至 D8)
閾值選擇					TTL (+1.4 V)、5 V CMOS (+2.5 V)、ECL (–1.3 V), 用戶定義 (可根據適配夾進行選擇)
用戶定義的閾值范圍					±8.0 V, 10 mV 步進
*大輸入電壓					±40 V 峰值 CAT I; 瞬時過電壓 800 Vpk
垂直分辨率					1 位
輸入阻抗					100 kΩ ± 2% 探針處阻抗
