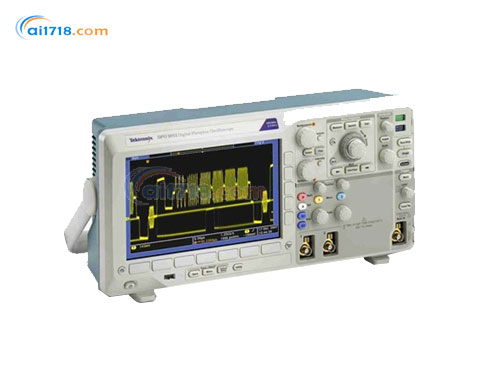

美國TEKTRONIX　DPO3052數字熒光示波器

型號：DPO3052數字熒光示波器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國泰克DPO3052數字熒光示波器由愛儀器儀表網代理，MSO/DPO3000 系列具有一系列強大的功能，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特點及設備的行為，全面加速調試設計的每一階段。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
·美國泰克tektronix DPO3052數字熒光示波器500MHz帶寬
·2條模擬通道型號
·所有通道上2.5GS/s 的采樣率
·泰克DPO3052數字示波器標配USB連接
·所有通道上的記錄長度均為 5兆點
·29 種自動測量
·FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·泰克DPO3052數字示波器Wave Inspector控制功能可以迅速瀏覽波形，自動進行串行總線和電源分析
·為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作
·DPO3000系列體積小巧，節約了平臺或桌面上寶貴的空間
·全面廣泛的功能，加速調試的每一階段
·選配應用支持：電源分析、HDTV 和自定義視頻分析
·多功能混合信號設計調試工具
·您可以使用一臺儀器查看模擬信號、數字信號和串行信號，迅速找到和診斷復雜的嵌入式系統設計中的問題。
·由于高達500 MHz的帶寬及所有通道上5倍的過采樣率，您可以獲得必要的性能，滿足當前許多主流應用的需求。
·所有通道上標配高達5 M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。

主要性能指標：
·500 MHz 帶寬型號
·2條模擬通道型號
·所有通道上2.5GS/s 的采樣率
·所有通道上5 M 點的記錄長度
·5,000 wfm/s 的*大波形捕獲速率
·成套*觸發
·選配串行觸發和分析功能：I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自動串行觸發、解碼和搜索選項
·混合信號設計和分析：并行自動觸發、解碼和搜索功能；多通道建立時間和保持時間觸發；MagniVuTM 高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率

簡便易用功能：
·Wave Inspector旋鈕，輕松瀏覽和自動搜索波形數據
·FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·29 種自動測量和FFT 分析，簡化波形分析
·TekVPI 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
·9英寸(229 mm) WVGA寬屏彩色顯示器
·體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重9 磅(4.0公斤)
·三年保修

連接能力：
·前面板上提供了USB 2.0 主控端口，迅速簡便地存儲數據
·后面板上提供了USB 2.0 設備端口，簡便地連接PC 或直接打印到兼容PictBridge的打印機
·選配10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上

特點	MSO3012 DPO3012	MSO3014 DPO3014	MSO3032 DPO3032	MSO3034 DPO3034	DPO3052	MSO3054 DPO3054
輸入通道數量	2	4	2	4	2	4
模擬帶寬(-3dB)	100MHz	100MHz	300MHz	300MHz	500MHz	500MHz
計算的上升時間 5 mV/div（典型）	3.5ns	3.5ns	1.17 ns	1.17 ns	700 ps	700 ps
硬件帶寬極限	20 MHz		20 MHz，150 MHz
輸入耦合	交流, 直流, GND
輸入阻抗	1 MΩ ±1%, 75Ω ±1% ，50Ω ±1%
輸入靈敏度范圍，1 MΩ	1 mV/div 至 10V/div
輸入靈敏度范圍，75 Ω，50 Ω	1 mV/div 至 1V/div
垂直分辨率	8 位（高分辨率時為 11 位）
*大輸入電壓, 1 MΩ	300 VRMS 峰值 ≤ ±450 V
直流增益精度	對5 mV/div及以上為±1.5% 對2 mV/div -5 V/div 為±2% 對1 mV/div -5 V/div 為±2.5%
（在同等垂直刻度下的任意兩條通道）	在≤ 100 MHz 時≥ 100:1 ，>100 MHz 到額定帶寬時 ≥30:1
*大取樣速率（所有通道）	2.5 GS/s
*大記錄長度（所有通道）	5 M 點
高取樣速率時的大捕獲持續時間（所有通道）	2ms
時基范圍 (s/div)	1 ns 至 100 s
時基延遲時間范圍	-10 div 至 5000 s
通道間相差校正范圍	±100 ns
時基精度	± 10 ppm,在任何≥1 ms 間隔上
觸發模式	邊沿觸發：任何通道或前面板輔助輸入上的正斜率或負斜率。耦合包括直流、交流、高頻抑制、低頻抑制和噪聲抑制。
	欠幅：當脈沖穿過個門限，但在再次穿過個門限之前未能穿過第二個門限的情況時觸發。
	建立時間與保持時間：觸發在任意輸入通道上出現的時鐘與數據之間的建立時間和保持時間違例。
	上升/下降時間：在脈沖邊沿速率快于或慢于規定時觸發。斜率可為正、負或任一。
	視頻：在 NTSC、PAL 和 SECAM 視頻信號上的所有行號（奇偶）或所有場上觸發。
尺寸	203.2×416.6×147.3mm
重量（凈重）	4.17kg

產品	說明
DPO3012	100MHz，2.5GS/s，5M 記錄長度，2 通道數字熒光示波器
DPO3014	100MHz，2.5GS/s，5M 記錄長度，4 通道數字熒光示波器
DPO3032	300 MHz，2.5GS/s，5M 記錄長度，2 通道數字熒光示波器
DPO3034	300 MHz，2.5GS/s，5M 記錄長度，4 通道數字熒光示波器
DPO3052	500 MHz，2.5GS/s，5M 記錄長度，2 通道數字熒光示波器
DPO3054	500 MHz，2.5GS/s，5M 記錄長度，4 通道數字熒光示波器
