英國N4L(牛頓) PPA55x1 IEC61000 諧波和閃爍分析儀，PPA55x1 系列精密 IEC61000 諧波和閃爍分析儀。提供獨立和軟件驅動的測試能力，使用戶可以選擇在儀器上獲得通過/失敗結果，而無需 PC現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

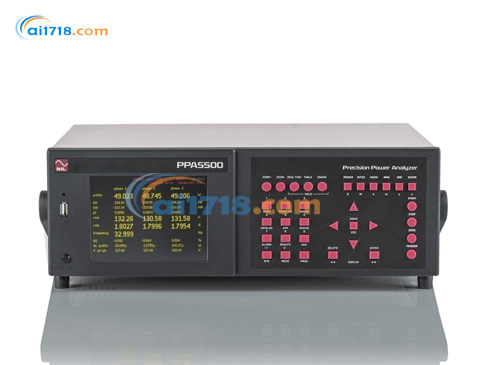

PPA55x1 IEC61000 諧波和閃爍分析儀

PPA55x1 IEC61000 諧波和閃爍分析儀（IEC61000-3-2/3-3 和 IEC61000-3-11/3-12）
IEC61000 諧波和閃爍分析儀 - 符合要求、經過驗證且可通過 UKAS 使用
PPA55x1 系列精密 IEC61000 諧波和閃爍分析儀提供完全兼容的測試和測量解決方案，以滿足*新的 IEC61000 諧波和閃爍國際測試標準。該儀器提供獨立和軟件驅動的測試能力，使用戶可以選擇在儀器上獲得通過/失敗結果，而無需 PC。或者可以使用 IECSoft，這為用戶提供了一個直觀且高度復雜的報告和分析平臺。
如果還需要覆蓋 IEC61000-4-11 和 IEC61000-4-13 抗擾度測試標準，N4L 的EMC 測試系統可提供這些標準以及 IEC61000-3-2/3 和 IEC61000-3-11/12 的合規性。下表說明了EMC 測試系統配置示例。

IECSoft 使用戶能夠快速、輕松地確定任何 DUT 的故障模式，過去諧波和閃爍測試軟件提供的報告幾乎沒有實時“測試中”結果分析。IECSoft 逆勢而行，提供易于解釋的用戶界面，其中包括復雜的諧波實時圖形顯示，提供數據的模擬表示，以便在整個測試過程中為用戶提供對 DUT 性能的“感覺”。這是通過精心設計的用戶界面來實現的，對于波動諧波，這包括極限表示的 POHC%、顏色編碼的實時、平均值、失敗平均值、失敗*大值、STL 例外、POHC 例外條形圖和單獨的實時諧波分析。

Newtons4th 開發了用于手動切換測試的獨特用戶界面，為用戶提供瞬時 Dmax 值和整個 24 次測試的運行平均值，該軟件將自動計算收集的數據的限制和結果。這減少了測試時間，讓工程師有更多時間專注于 DUT 行為以及發生故障時的故障調查。

PPA55x1 IEC61000特點與優勢
0.01%基本精度	頻率范圍DC和10mHz至1MHz
完全符合IEC61000-3-2標準	完全符合IEC61000-3-3標準
完全符合IEC61000-3-11標準	完全符合IEC61000-3-12標準
高精度內部分流器精度優于任何外部分流器	5毫度相位精度是低功率因數應用所必需的
50 Arms(1000 Apk)和1000 Vrms (3000 Vpk)直接輸入	標準電流(50Arms)選項
所有通道高速采樣	真正的實時分析，無測量間隙
1、2或3相版本主從模式適用于4、5或6相	實時數字、表格、圖形和示波器顯示
適用于高電流應用的N4L分流器的簡單BNC連接	RS232、IEEE 488、USB、LAN、扭矩、速度和擴展端口

PPA55x1 IEC61000 諧波和閃爍分析儀
頻率范圍
		直流，10mHz~1MHz-PPA55x1-低阻抗分流（50臂）
IEC61000電壓輸入
內部	范圍	300mVpk ~ 3000Vpk（1000Vrms）在9個范圍（300Vpk范圍內240Vrms，使用20%）

	精度	0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+5mV

外部的	范圍	300μVpk~3Vpk在9個范圍內[BNC連接器3Vpk*大輸入]
	精度	0.01%Rdg+0.038%Rng+(0.004%×kHz Rdg)+3μV
與IEC61000-3-2兼容的電流輸入，包括諧波精度
		低阻抗（完全兼容） 3mΩ*大50個臂	范圍	100mApk~1000Apk（50臂）在9個范圍內

			精度	0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+ 900μA
外部輸入端（外部分流器電流傳感器）		BNC連接器（*大輸入 3Vpk）	范圍	300μVpk~3Vpk在9個范圍內
			精度	0.01% Rdg+0.038% Rng+(0.004%×kHz Rdg)+ 3μV
相位精度
		0.005deg+(0.01deg ×kHz)[PPA5500-LC (10Arms), PPA5500(30Arms)] 0.01deg+(0deg ×kHz)[PPA5500-HC (50Arms)].02

閃爍精度
Pst		3%
普爾特		3%
皮斯特		5%
d (c),d (max), d (t)		3%
功率精度
		[0.03%+0.03%/pf+(0.01%×kHz)/pf] Rdg+0.03%VA Rng

40-400Hz		[0.03%+0.03%/pf+(0.01%×kHz)/pf] Rdg+0.02%VA Rng
將*
頂蓋因子		20（電壓和電流）
樣本率		所有頻道為2.2毫秒/秒，無間隙
IEC模式		IEC61000諧波和閃爍器（PPA5500），IEC62301備用權力
應用程序模式		PWM電機驅動器，鎮流器，沖入，電源變壓器，待機權力波動諧波，振動計

CMRR -共模拒絕比
		250V @ 50Hz - ≥ 1mA (150dB)
		100V @ 100kHz - ≥ 3mA (130dB)
運行中條件		5至40。C的環境溫度(或機架時的進氣溫度安裝）20-90%相對濕度不冷凝。在5-8。C和28-40。C下，每。C讀數的溫度系數±為0.01%
測量參數
		W、VA、Var、pf、V & A - rms、整流平均值、交流、直流、峰值、浪涌、波峰因子、形狀因子、星到三角洲電壓
		頻率（Hz）、相位（度）、基本原理、阻抗
		諧波，THD、TIF、THF、TRD、TDD
		綜合值、數據記錄值、和值和中性值
數據記錄-*多4個用戶可選擇的測量功能(60個帶有可選的PC軟件）
數據日志窗口		無間隙分析，*小窗口2 ms
存儲		10M記錄進入閃存RAM（非揮發性）

通信端口
RS232			波特率*高可達38.4kbps，RTS/CTS流量控制
局域網			10/100基T型以太網自動傳感
通用接口總線			IEEE488.2兼容
統一的S波段			USB 2.0和1.1兼容
模擬輸出			雙極±10V（BNC）
速度輸入			BNC雙極性±10V或脈沖計數1Hz至1MHz 0.01% Rdg
扭轉力			BNC雙極性±10V或脈沖計數1Hz至1MHz 0.01% Rdg
同步			4 ~ 6相位測量（主位/從位測量）
擴展			4 ~ 6相（主位/從位）+輔助設備
標準配件
引線			電源，RS232，USB，GPIB
連接電纜			36A 1.5m長4mm可堆疊端子 1倍紅色，1倍黃色和2倍黑色每相(1倍紅色，1倍黑色與HC 變體

連接剪輯			4毫米終止對準器夾-1倍紅色，1倍黃色和2倍黑色每個相（PPA5500版本1x紅色和1x黑色，PPA5500-HC版本）
光盤只讀存儲器			IECSoft，CommView2（RS232/USB/LAN），命令行，基于腳本的通信軟件
文件			用戶手冊，通訊手冊，校準證書，快速入門指南

機械/環境
顯示			320×240點全彩TFT，白色LED背光
尺寸			130H×400W×315D毫米，不包括英尺
權重			5.4kg (1相），6kg (3相）
安全隔離			1000Vrms或直流（CATII），600Vrms或直流（CATIII）
電源			90 ~ 265Vrms, 50 ~ 60Hz, 40VAmax
阻抗網絡規范

			IMP161/3（16臂）、IMP321/3（32臂）和IMP753（75臂）型號
合規性
IMP161/3			完全符合IEC61000-3-3
IMP321/3 & IMP753			完全符合IEC61000-3-11
阻抗規范
			RA= 0.24Ω jX A= 0.15Ω @ 50Hz RN= 0.16Ω jXN= 0.10Ω @ 50Hz
當前額定值
IMP16x			*大16個臂
IMP32x (753)			*多32個臂（75個臂）
