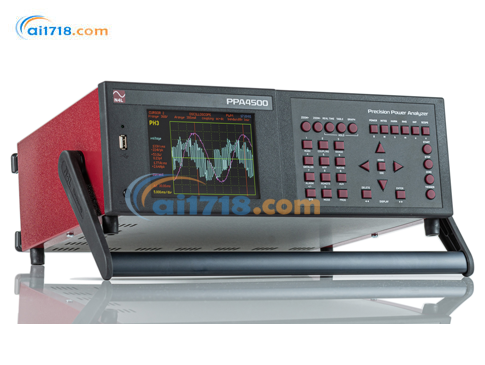

英國N4L(牛頓)　PPA4500高精度功率分析儀

型號：PPA4500高精度功率分析儀

品牌：英國N4L(牛頓)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國N4L(牛頓)

Newtons4th Ltd（縮寫為N4L）成立于1997年，旨在為全球市場設計，制造和支持創新的電子測試儀器。我們的產品組合包括功率分析儀，頻率響應分析儀（增益/相位分析儀），阻抗分析儀，矢量電壓表，相位計，真有效值電壓表，選擇性電平表和實驗室功率放大器，專注于復雜的測試設備，...[查看更多]

瀏覽過此產品的用戶最終購買了

英國N4L(牛頓) PPA4500功率分析儀電機/逆變器分析，PPA4500 采用高速 FPGA/DSP 采樣技術和 N4L 備受推崇的“平面分流”技術，PPA4500 是超過 12 年開發的成果。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PPA4500高精度功率分析儀 – 臺架研發、電機/逆變器測試
適用于各種應用的高精度功率分析儀
PPA4500 采用高速 FPGA/DSP 采樣技術和 N4L 備受推崇的“平面分流”技術，PPA4500 是超過 12 年開發的成果。PPA4500 取代了即將推出的 PPA2500 和 PPA2600 型號，具有更高的精度、彩色 TFT、前置 USB 端口和更快的處理速度。PPA4500 在精度和功能方面都實現了重大飛躍。PPA4500 非常適合變壓器損耗測試、PWM 逆變器驅動效率測試、IEC62301/EN50564 的待機功率測試以及許多更具挑戰性的應用。

PPA4500 能夠測量高達 2MHz 的基頻，以及在相同的 2MHz 頻率上限下測量高達 100 個諧波。PWM 電機驅動模式使工程師能夠快速設置儀器來測量復雜的諧波失真波形，復雜的信號處理算法有助于對 PWM 信號進行高采樣率 (2Ms/s) 真正的寬帶 (2Mhz) 分析。PPA4500 利用并行數字濾波實現基頻同步，而不影響測量數據的帶寬。

所有 PPA4500 裝置均標配有 UKAS ISO17025認證，這是在英國 N4L 我們認可的ISO17025實驗室中進行的。

ISO17025校準和驗證
N4L 提供的每臺 PPA4500 功率分析儀均配有高達 850Hz 的 UKAS 認可校準證書以及高達 1MHz的 UKAS 可追溯校準證書。N4L 開發了許多定制功率校準器，以驗證每個功率分析儀在整個頻率范圍內的精度，這在儀器儀表行業中是罕見的。此外，與牛津大學（英國）合作開發了ISO17025 (UKAS)認證的閉環熱量計，驗證了 N4L 定制設計的功率校準裝置的性能，其不確定性水平非常低，為所有產品的寬帶性能提供了*的信心。 N4L 功率分析儀處于市場*地位。

PPA4500特點與優勢
√0.03%基本精度	√頻率范圍DC和10mHz至2MHz
高精度內部分流器精度優于任何外部分流器	√低功率因數應用所需的5毫米相位精度
√高達50 Arms(1000 Apk)和1000 Vrms (3000 Vpk)直接輸入	√低電流(10Arms)、標準(30Arms)和高電流(50Arms)選項
√所有通道高速采樣(2Ms/s)	√真正的實時分析，無測量間隙
√ 1、2或3相版本主從模式適用于4、5或6相	√實時數字、表格、圖形和示波器顯示
√適用于高電流應用的N4L分流器的簡單BNC連接	√ VRS232、IEEE 488、USB、LAN、扭矩、速度和擴展端口

PPA4500規格參數
	PPA500	PPA1500	PPA3500	PPA4500	PPA5500
基礎精度
V,A rdg error	0.05%	0.05%	0.04%	0.03%	0.01%
功率 rdg error	0.10%	0.10%	0.06%	0.04%	0.03%
階段選項
Interna	1～3	1~3	1～6	1~3	1~3
Master/Slave operation				4～6	4 ～6
帶寬
20830A Shunt	DC～500kHz	DC～1MHz	DC～ 1MHz
10 &30A Shunt	-	-	-	DC～2MHz	DC～ 2MHz
50A Shunt	-	-	-	DC～1MHz	DC～1MHz
輸出電壓
Max input voltage	2500Vpk (1kVrms)	2500Vpk (1kVrms)	2500Vpk (1kVrms)	3000Vpk (1kVrms)	3000Vpk (1kVrms)
No.of ranges	8	8	8	8	9
直流輸入
10Arms model	-	-	-	O	O
20Arms model	O	O	O	-	-
30Arms model	O	O	O	O	O
50Arms model	-	-	-	O	O
No.of ranges	8	8	10	8	9
特點
范圍和圖形模式		O	O	O	O
Vector Display	-	O	-	-	-
USB 內存端口	O	O	O	O	O
局域網端口	O	O	O	O	O
GPIB Port	O	O	O	O	O
RS232 Port	O	O	O	O	O
實時時間	O	O	O	O	O
19in Rack mount option	O	O	O	O	O
扭矩和速度	-	-	O	O	O
IEC61000 Mode	-	-	-	-	O
PWM Motor Drive Mode	-	Limited Functionality	O	O	O
Oscilloscope/Graphic	-	O	O	O	O
Transformer Mode	-	-	O	O	O
PWM Filter Options	-	2	7	7	7
速度/諧波/秒	300/sec	300/sec	300/sec	600/sec	1800/sec
內部數據記錄	4 Parameters	4 Parameters	32 Parameters	16 Parameters	16 Parameters
數據日志記錄	16000	16000	5M	5M	10M
ABD0100.1.8 模式	-	-	-	-	○
內置存儲	192kB	192kB	500MB	500MB	1GB
Harmonics	50	50	100	100	417
*小窗口大小	10ms	5ms	5ms	2ms	2ms
尺寸 -Excl.Feet HxWxD(mm)	92x215x312	92x215x312	92x404x346	130x400x315	130x400x315
重量	3.3 -4kg	3.3 -4kg	5-7ka	5.4 -6kg	5.4 -6kg
一Not Applicable O Option O Standard
PPA4500功率分析儀說明文檔
