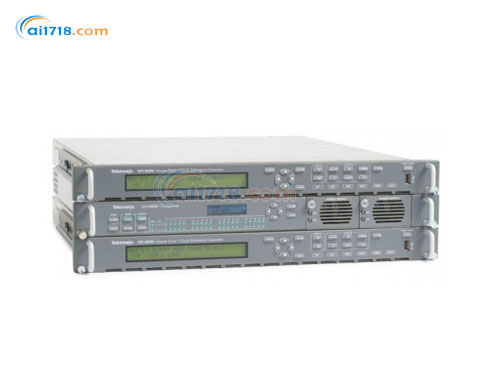

美國TEKTRONIX　ECO8020同步脈沖發生器

型號：ECO8020同步脈沖發生器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） ECO8020同步脈沖發生器由愛儀器儀表網代理，本產品是為設施內關鍵的時基和同步系統提供額外冗余的同步脈沖發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?ECO8020 是一種功能豐富的自動同步和信號切換設備
?其配置和功能能夠滿足目前主控同步應用和其他*同步時基應用的需要
?ECO8020 提供優異的可靠性、穩定性和高可用性
?其設計具有可選的高帶寬輸入切換功能，適用于 HD/SD 和/或 3G-SDI 信號環境
?每個 ECO8020 單元都可以配合使用以下信號發生器來組成完整的同步發生器系統
?為設施內關鍵的時基和同步系統提供額外冗余
?一對泰克主控同步/主控時鐘參考發生器 (SPG8000)，適用于大多數廣播設施時基應用
?一對泰克測試信號發生器 (TG8000)，適用于更*的后期制作設施時基應用

產品特點：
?切換模擬黑脈沖、HD 三電平同步、AES/DARS、字時鐘、LTC 以及 SD/HD/3G-SDI 信號
?電子快速切換功能實現幾乎無毛刺的同步源切換，將工作中斷降至*低
?自動或手動切換模式
?前面板 LED 故障燈用于指示每個單獨通道以及電源狀態
?兩個可熱切換的電源，確保參考信號的連續可用性
?Web 界面方便管理配置，SNMP 方便管理狀態和告*信息
?電子快速開關功能為所有 50 MHz 電子快速開關通道的標配
?極大地改進了切換開關的速度，從而*大程度降低主從輸入之間切換時對參考同步信號的擾動
?電子快速開關通道有自鎖繼電器備份，能在掉電時吸合以維持選定的信號路徑
?可選的 3 GHz 繼電器開關通道為 SD/HD/3G-SDI 信號進行優化，但也適用于大多數參考信號
?這些通道利用高帶寬自鎖繼電器在掉電時保存選定的信號路徑

產品應用：
?同步發生器和時間參考發生器系統
?適用于廣播、演播室、移動和后期制作設施
?為分布式系統架構提供主從（同步鎖相）操作

典型回波損耗
基本和選件 REF 50 MHz 電子快速開關通道	35 dB，300 kHz 至 6 MHz 25 dB，6 MHz 至 30 MHz
選件 HREF 3 GHz 繼電器開關通道	40 dB，300 kHz 至 6 MHz 30 dB，6 MHz 至 30 MHz 15 dB，30 MHz 至 1.5 GHz 10 dB，1.5 GHz 至 3 GHz
插入損耗
基本和選件 REF 50 MHz 電子快速開關通道	<±0.2 dB DC 至 10 MHz 典型 <–1 dB DC 至 50 MHz
選件 HREF 3 GHz 繼電器開關通道	<–0.1 dB DC 至 10 MHz 典型 <–3 dB DC 至 3 GHz 等效近似 5 m Belden 1694 電纜
*大開關電壓
基本和選件 REF 50 MHz 電子快速開關通道	–3 V 至 +5 V
選件 HREF 3 GHz 繼電器開關通道	±2.5 V 峰值，1.5 V RMS
*大開關電流（僅選件 HREF）	-100 mA
串擾
基本和選件 REF 50 MHz 電子快速開關通道	<–60 dB，300 kHz 至 6 MHz <–40 dB，6 MHz 至 50 MHz
選件 HREF 3 GHz 繼電器開關通道	<–48 dB，DC 至 1.5 GHz <–40 dB，1.5 GHz 至 3 GHz
繼電器開關中斷時間	繼電器開關并穩定所需的時間，通常 0.5 ms 至 2 ms
通道開關穩定時間	通道開關并穩定所需的時間
雙電平和三電平同步	通常 4 ns 毛刺，然后 125 ns 達到*終值的 90%
AES 和 1 V 字時鐘	通常 4 ns 毛刺，然后 250 ns 達到*終值的 90%
5V 字時鐘	通常 25 ns 毛刺，然后 500 ns 達到*終值的 90%
預置的閾值信號類型
基本和選件 REF 50 MHz 電子快速開關通道	NTSC、PAL、三電平、AES、1V 字時鐘、5v 字時鐘、自定義
選件 HREF 3 GHz 繼電器開關通道	NTSC、PAL、三電平、AES、1 V 字時鐘、SD-SDI、HD-SDI、3G-SDI、自定義
信號電平范圍，通過預置的閾值檢測故障	–2 dB 至 –4 dB，從選定信號類型的標稱電平
LTC 通道
LTC 閾值預置	0.5 至 5 Vp-p，步長 0.5 V。差分或單端
LTC 負載范圍	600 Ω 至開路
串擾	<-60 dB，LTC 信號
開關中斷	<1 ms，典型
電源	電壓：100 至 240 VAC 頻率：50/60 Hz 功耗：50 VA，*大值
溫度	工作狀態：0 ℃ 至 +50 ℃ 非工作狀態：-20 ℃ 至 +60 ℃
海拔高度	工作狀態：*高 3000 米（9842 英尺）
尺寸	43.7483557mm
重量（凈重）	4.5kg

型號	格式	功能	發生器選件	外形
ECO8000	復合 NTSC/PAL、SD、HD、3G-SDI	開關模擬黑脈沖，HD 三電平同步，AES/DARS，字時鐘，LTC，3G-SDI，HD-SDI，SD-SDI 信號，用戶可配置通道，所有通道上幅度檢測，自動或手動切換，故障和工作模式前面板指示燈，同步信號的電子快速開關功能，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 REF：模擬 BNC 通道，選件 HREF：高帶寬數字 BNC 通道，選件 LTC：LTC 通道，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 RACK：機架安裝滑塊和滑軌套件	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
ECO8020	復合 NTSC/PAL、SD、HD、3G-SDI	開關模擬黑脈沖，HD 三電平同步，AES/DARS，字時鐘，LTC，3G-SDI，HD-SDI，SD-SDI 信號，用戶可配置通道，所有通道上幅度檢測，自動或手動切換，故障和工作模式前面板指示燈，同步信號的電子快速開關功能，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 REF：模擬 BNC 通道，選件 HREF：高帶寬數字 BNC 通道，選件 LTC：LTC 通道，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 RACK：機架安裝滑塊和滑軌套件，選件 CBL：10 個高密度 BNC 連接器至標準 BNC 連接器電纜	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
SPG300	復合、標清	嵌入式視頻，同步鎖相/黑場同步	--	1 RU 全深度，半寬度
SPG600	復合、標清	嵌入式視頻，同步鎖相/黑場同步	--	1 RU 全深度，全寬度
SPG8000	復合 NTSC/PAL、SD、HD、3G-SDI	同步鎖相同步/GPS/NTP 服務器/黑脈沖/三電平同步，字時鐘，LTC 和 Anc 時間碼，燒入時間碼，嵌入式音頻，ANC 數據，ID 文本/圓，彩色徽標疊加，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 GPS：GPS 同步和 NTP 服務器，選件 BG：模擬黑場和復合測試信號發生器，選件 SDI：SD/HD-SDI 測試信號發生器，選件 3G：3G-SDI 測試信號發生器，選件 AG：數字 AES 音頻發生器加 DARS，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 ANT：GPS 屋頂天線（5VDC，1575MHz 范圍）	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
TG8000	復合、分量、標清、高清、3G	嵌入式音頻，時間碼，ANC 數據，文本/周期，時鐘，同步鎖相/GPS/黑場/三級同步，8 個應用模塊，AV 延遲測試序列	AGL7 模擬同步鎖相，ATG7 復合模擬測試發生器，AVG7 模擬視頻發生器，AWVG7 模擬寬帶視頻發生器，GPS7 GPS 同步和時間碼，AG7 音頻發生器，BG7 模擬黑場發生器，DVG7 SD-SDI 數字發生器，HDLG7 雙鏈路 HD-SDI 發生器，HD3G7 HD/3G-SDI 測試信號發生器，HDVG7 HD-SDI 數字發生器，SDI7 SD/HD/3G-SDI 測試信號發生器	1 RU 全深度，全寬度
