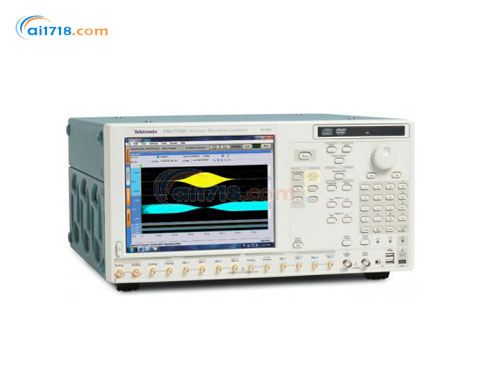

美國TEKTRONIX　AWG7000波形發生器

型號：AWG7000波形發生器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） AWG7000波形發生器由愛儀器儀表網代理，本產品是提供業內*佳的信號激勵解決方案，可方便地生成復雜信號的波形發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?AWG70000 系列具有高達 50 GS/s 和 10 位垂直分辨率，提供業內*佳的信號激勵解決方案，可方便地生成復雜信號
?業內*的 AWG70000A 系列任意波形發生器 (AWG) 在采樣率、信號保真度和波形內存方面代表著業界*前沿的性能*
?為了設計上*復雜的數據通信系統，生成理想信號、失真信號和“真實生活”信號的能力至關重要
?AWG70000A 系列任意波形發生器提供了這一功能，為您提供業內**的信號激勵解決方案，迎接日益提高的測量挑戰
?由于高達50 GS/s 采樣率和 10 位垂直分辨率，它可以方便地生成非常復雜的信號，并全面控制信號特性
?高達 50 GS/s 的采樣率
?-80 dBc 無雜散動態范圍
?10 位垂直分辨率
?16 G 樣點波形內存
?從仿真無縫轉向信號生成
?生成寬帶 RF 信號
?創建雷達信號
?生成環境信號
?生成高速串行信號
?對信號損傷建模，如上升時間、抖動等，速度12 Gb/s
?直接生成寬帶信號，載波高達 20 GHz，無需外部 RF 上變頻
?內置顯示和按鈕允許直接從 AWG 的前面板快速選擇、編輯和播放波形
?用示波器或實時頻譜分析儀捕獲的波形可在 AWG70000 上回放、編輯或重新采樣

產品特點：
?完整的單機寬帶 RF 信號發生解決方案
?直接生成載波高達 20 GHz 的寬帶信號，不需要外部 RF 轉換
?仿真實際環境對高速數字數據流的模擬影響
?建立信號損傷模型，支持高達 12.5 GBps 的速度
?生成高精度 RF 信號
?無雜散動態范圍性能好于 -80 dBc
?為光傳輸創建高速基帶信號，支持垂直分辨率，處理高階復雜調制
?10 位垂直分辨率，50 GS/s 采樣率
?創建長波形場景，而無需構建復雜的序列
?高達 16 G 樣點的波形內存，在 50 GS/s 時播放 320 ms 的數據
?多機同步，實現多通道高速 AWG 系統
?全面運行，無需外部 PC
?內置顯示器和按鈕，可以直接從 AWG 前面板迅速選擇、編輯和播放波形
?通過播放捕獲的信號，仿真真實環境
?可以在 AWG 上播放、編輯或再采樣使用示波器或實時頻譜分析儀捕獲的波形
?從仿真平滑轉向真實測試環境
?從第三方工具導入的波形矢量

產品應用：
?通信和國防電子寬帶射頻/微波信號
?輸出高達 20 GHz 的寬帶射頻信號
?高速芯片和通信器件驗證和一致性測試
?使用各種信號損傷，簡便地進行接收機壓力測試
相干光學研究
?使用高階復雜調制生成高波特率基帶信號
?*電子、物理和化學研究&
?高速度、低抖動信號源，生成以獨特方式指定的模擬信號、快速脈沖、數據流和時鐘

		AWG70001A	AWG70002A
數模轉換器	采樣率（標稱值）	1.5 KS/s - 50 GS/s	1.5 KS/s - 25 GS/s
	分辨率（標稱值）	10 位（沒有選擇標記時）、9 位（選擇一個標記時）或 8 位（選擇了兩個標記時）
Sin(x)/x 滾降	Sin(x)/x (-3dB)	11.1 GHz	11.1 GHz
有效頻率輸出		20 GHz	10 GHz
輸出幅度特點		按單端輸出值測量振幅電平。使用差分（兩端）輸出值時，振幅電平將高 3dBm
范圍（典型值）		-8 dBm 到 -2 dBm
分辨率（典型值）		0.35 dB
精度（典型值）		0.17 dB
輸出平坦度		針對 Sin (x）/x 滾降特性進行數學修正，未通過外部校準進行修正
		±1.8 dB在10 GHz以下時，+1.8 dB, -3 dB 10 GHz 到 15 GHz	+0.8 dB，-1.5 dB 在 10 GHz 以下時
模擬帶寬		15 GHz	13.5 GHz
輸出匹配，駐波比（典型值）		DC - 5 GHz = 1.32:1 5 GHz - 10 GHz = 1.52:1 10 GHz - 20 GHz = 1.73:1	DC - 5 GHz = 1.61:1 5 GHz - 10 GHz = 1.61:1
模擬輸出個數		1 個通道	2 個通道
輸出連接器		Aeroflex/Weinschel Planar Crown 通用連接器系統，帶 SMA 孔型適配器
輸出阻抗		50 Ω
波形長度		標準：高達 2 G 樣本帶擴展內存：高達 16 G 樣本	標準：高達 2 G 樣本帶擴展內存：高達 8 G 樣本
波形粒度		2 點	1 點
取樣時鐘		分辨率:多達 8 位數
		精度:在 ±（1 ppm + 老化）之內，老化：每年 ±1
		153.6460.5603mm
凈重		16.8kg
毛重		22.4kg
電源		交流線輸入：100 至 240 V AC，50/60 Hz 功耗：500 瓦特
工作溫度		0 oC 至 +50℃
工作濕度		在不高于 30 ℃ 時，相對濕度 (% RH) 5% 到 90% 高于 30 ℃ 不超過 50 ℃ 時，相對濕度 5% 到 45% 無冷凝
