美國T&R PCU1-SP MK3 一次電流注入測試系統由愛儀器儀表網代理，本產品是一種多功能一次電流注入測試系統，非常適合穩定性和斷路器測試，具有直讀 CT 比率和極性測試?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

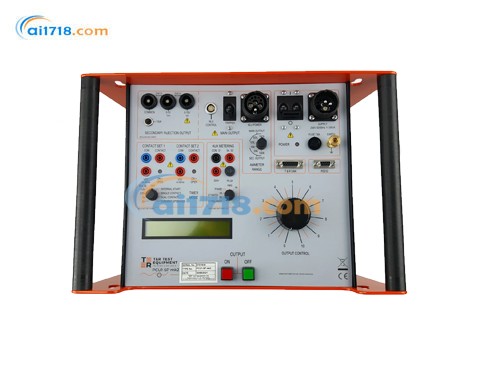

PCU1-SP Mk3產品概述

一次電流注入測試裝置 PCU1-SP & NLU5000 可選推車

PCU1 系列是中等功率的一次電流注入系統，輸出電流高達 5000A。該系統由獨立的控制單元（包含所有測量和控制功能）和負載單元（提供大電流輸出）組成。PCU1-SP Mk3 非常適合一次電流注入、穩定性測試和斷路器測試。此外，它還提供直讀式電流互感器變比和極性測試，以及 100A 的二次注入輸出。T&R 還提供更高功率的 CU-PS MK2 系統。

功能	PCU1-SP Mk3	CU-PS MK2
一次注入	?	?
*大輸出功率	11.5kVA（40 秒）	20kVA（5 分鐘）
二次注入	?	?
CT 變比 / 極性測試	?	?

有三種負載單元可供選擇，*大輸出電流分別為 200A、2000A 或 5000A。除 NLU200 外，每個負載單元都有三個輸出抽頭，可適應各種負載阻抗。例如，NLU5000 可配置為在 2.3V 范圍內提供 5000A 的*大電流，在 4.6V 范圍內提供 2500A，或在 9.2V 范圍內提供 1250A。

控制單元的額定功率為 11.5kVA，使用脈沖模式時具有 2 秒的 23kVA 過載能力。所有測量均為數字化，并提供記憶功能，可在輸出跳閘或關閉時保存電流讀數。PCU1 系統具有高精度計時系統，分辨率為 1ms。

PCU1-SP MK3功能特點

*大輸出電流 5kA（2 秒過載電流更高）
多功能數字計時系統
真有效值記憶電流表，支持單周期捕獲
200A、2000A 和 5000A 負載單元
除 NLU200 外，負載單元提供三檔輸出
直讀式 CT 變比和極性測試
可選推車安裝系統
二次注入高達 100A
堅固緊湊的設計

常開或常閉觸點的選擇是自動的，觸點狀態顯示在前面板上。計時模式適用于過流和欠流設備、重合器、過壓和欠壓設備、電流脫扣器和斷路器。

PCU1-SP Mk3 規格

保護與安全

PCU1 系列和負載單元均通過 CE 認證，符合 BS EN61010 標準要求。系統通過輸出端的電子脫扣、電源輸入端的斷路器和控制單元輸出端的保護。負載單元輸出端還設有占空比脫扣和熱保護。

結果存儲

PCU1-SP 的所有測試結果均可存儲在 USB 存儲設備中。設備配備實時時鐘，可對所有結果進行時間和日期標記。記錄結果時，首先使用數字電位器和箭頭鍵或可選鍵盤輸入結果注釋，然后選擇自動存儲。

每當計時器停止時，時間、電流和所有其他參數都會添加到 USB 設備上的電子表格文件中。您可以在顯示屏上查看當前結果集，或取出 USB 設備并在 PC 上打開文件。所有結果存儲在 USB 設備上以測試日期命名的文件夾中，文件以時間命名。此外，設備還可以存儲波形的.csv 文件。

電源要求

230V±10%，45-65Hz，單相
*大 11.5kVA（2 秒過載 23kVA）

負載單元電流測量

交流輸出電流由真有效值記憶電流表（采集時間 200ms）測量，帶 LCD 顯示屏。電流測量分為三個量程，分別對應負載單元*大額定值的 10%、50% 和 *。可獲得的*大電流由被測對象和輸出引線的阻抗決定。

NLU200

量程	滿量程	分辨率	精度
10%	20.00A	0.01A	±0.5%rdg+5d*
50%	100.0A	0.1A	±0.5%rdg+5d*
*	200.0A	0.1A	±0.5%rdg+5d*

NLU2000

量程	滿量程	分辨率	精度
10%	200.0A	0.1A	±0.5%rdg+5d*
50%	1000A	1A	±0.5%rdg+5d*
*	2000A	1A	±0.5%rdg+5d*

NLU5000

量程	滿量程	分辨率	精度
10%	500.0A	0.1A	±0.5%rdg+5d*
50%	2500A	1A	±0.5%rdg+5d*
*	5000A	1A	±0.5%rdg+5d*

* 脈沖模式精度為 ±1.5% rdg+5d

計時系統

PCU1 系統具有靈活的計時系統，帶有兩個觸點輸入和 5 種操作模式。每個觸點電路自動選擇常開（N/O）或常閉（N/C）觸點，每個觸點輸入的狀態由 LED 顯示。計時通道也可由 24V 至 240V 的直流電壓觸發。

計時器滿量程	999.999s
計時器精度	±0.01% rdg+2d（電流模式 + 4d）
觸點開路電壓	24V
觸點短路電流	20mA
直流輸入范圍	24-240Vdc

計時器模式	計時器啟動	計時器停止
內部啟動	‘啟動’按鈕	觸點
單觸點	觸點 1	觸點 1
雙觸點	觸點 1	觸點 2
電流操作	**I>20% 量程	I<20% 量程 / 持續 1
脈沖模式 0.2s*	‘啟動’按鈕	0.2s
脈沖模式 0.5s*	‘啟動’按鈕	0.5s
脈沖模式 1s*	‘啟動’按鈕	1s
脈沖模式 2s*	‘啟動’按鈕	2s
關閉	設置位置	-

* 脈沖模式下，電流施加到負載的*大時間為指定時間。如果在脈沖時間內觸點組 1 狀態改變或電流降至量程的 20% 以下，計時器將停止。
** 電流操作模式用于無輔助觸點的斷路器計時。當電流超過所選量程的 20%（例如，NLU5000 的 500A 量程為 100A）時，計時器啟動。電流下降時，計時器停止。

二次注入輸出

輸出范圍	連續電流	間歇電流
		5 分鐘接通 *	1 分鐘接通 *
0-5V	33A	67A	100A
0-15V	10A	20A	33A

* 所有接通時間后必須有 15 分鐘的斷開時間

10.00A	10.5A	0.01A	±0.5%rdg+5d
20.00A	21A	0.01A	±0.5%rdg+5d
100.0A	105A	0.1A	±0.5%rdg+5d

控制單元標準配件

電源線（5 米）
負載單元電源和測量引線（5 米）
操作手冊
備用保險絲

尺寸與重量

型號	尺寸（寬 × 高 × 深）	重量
PCU1-SP Mk3	450×275×305mm	26kg
NLU200	450×275×370mm	49kg
NLU2000	450×275×370mm	50kg
NLU5000	450×275×370mm	60kg

溫度范圍

存儲溫度：-20°C 至 60°C
工作溫度：0°C 至 45°C

可選負載單元規格

有三種負載單元可供選擇，提供不同的輸出電流范圍。

NLU200 負載單元間歇額定值

電壓 *	電流
	持續	2 分鐘	40 秒
60V	40A	120A	200A
120V	20A	60A	100A

NLU2000 負載單元間歇額定值

電壓 *	電流
	持續	5 分鐘	1 分鐘	40 秒
4V	600A	1200A	1800A	2000A
8V	300A	600A	900A	1000A
16V	150A	300A	450A	500A

NLU5000 負載單元間歇額定值

電壓 *	電流
	持續	5 分鐘	1 分鐘	40 秒
2.3V	1500A	3000A	4500A	5000A
4.6V	750A	1500A	2250A	2500A
9.2V	375A	750A	1125A	1250A

*230V 電源下的開路電壓

可選輸出引線組規格

類型	長度	截面積	端子
2000NAL	1m 至 5m	280mm2	銅排
3000NAL**	1m 至 3m	420mm2	銅排
5000NAL**	1m 至 3m	560mm2	銅排

PCU1-SP Mk3 便攜式斷路器測試裝置產品規格

參數類別	詳細規格
功能對比
一次電流注入	PCU1-SP Mk3：? CU-PS MK2：?
*大輸出功率	PCU1-SP Mk3：11.5kVA（40 秒） CU-PS MK2：20kVA（5 分鐘）
二次電流注入	PCU1-SP Mk3：? CU-PS MK2：?
CT 變比 / 極性測試	PCU1-SP Mk3：? CU-PS MK2：?
負載單元規格
NLU200	量程：10%（20.00A）、50%（100.0A）、（200.0A）分辨率：0.01A（10%）、0.1A（50%/）精度：±0.5% rdg+5d（連續模式），脈沖模式 ±1.5% rdg+5d
NLU2000	量程：10%（200.0A）、50%（1000A）、（2000A）分辨率：0.1A（10%）、1A（50%/）精度：±0.5% rdg+5d（連續模式），脈沖模式 ±1.5% rdg+5d
NLU5000	量程：10%（500.0A）、50%（2500A）、（5000A）分辨率：0.1A（10%）、1A（50%/）精度：±0.5% rdg+5d（連續模式），脈沖模式 ±1.5% rdg+5d
計時系統規格
計時器滿量程	999.999s
計時器精度	±0.01% rdg+2d（常規模式），電流模式 + 4d
觸點開路電壓	24V
觸點短路電流	20mA
直流輸入范圍	24-240Vdc
二次注入輸出規格
輸出范圍	0-5V（連續 33A，間歇 67A/100A） 0-15V（連續 10A，間歇 20A/33A）
電流精度	±0.5%rdg+5d（10.00A/20.00A/100.0A）
尺寸與重量
PCU1-SP Mk3	尺寸：450×275×305mm 重量：26kg
NLU200	尺寸：450×275×370mm 重量：49kg
NLU2000	尺寸：450×275×370mm 重量：50kg
NLU5000	尺寸：450×275×370mm 重量：60kg
溫度范圍	存儲：-20°C 至 60°C 工作：0°C 至 45°C
可選負載單元間歇額定值
NLU200	60V：持續 40A，2 分鐘 120A，40 秒 200A 120V：持續 20A，2 分鐘 60A，40 秒 100A
NLU2000	4V：持續 600A，5 分鐘 1200A，1 分鐘 1800A，40 秒 2000A 8V：持續 300A，5 分鐘 600A，1 分鐘 900A，40 秒 1000A 16V：持續 150A，5 分鐘 300A，1 分鐘 450A，40 秒 500A
NLU5000	2.3V：持續 1500A，5 分鐘 3000A，1 分鐘 4500A，40 秒 5000A 4.6V：持續 750A，5 分鐘 1500A，1 分鐘 2250A，40 秒 2500A 9.2V：持續 375A，5 分鐘 750A，1 分鐘 1125A，40 秒 1250A
可選輸出引線組規格
2000NAL	長度：1m 至 5m 截面積：280mm2 端子：銅排
3000NAL**	長度：1m 至 3m 截面積：420mm2 端子：銅排
5000NAL**	長度：1m 至 3m 截面積：560mm2 端子：銅排
其他規格
電源要求	230V±10%，45-65Hz，單相；*大 11.5kVA（2 秒過載 23kVA）
保護與安全	CE 認證，符合 BS EN61010 標準；電子脫扣、斷路器、占空比脫扣、熱保護
結果存儲	USB 存儲，支持時間 / 日期標記、CSV 波形文件
標準配件	電源線（5m）、負載單元引線（5m）、操作手冊、備用保險絲
