西班牙SMC　LET-4000-RDM一次注入式測試設備

型號：LET-4000-RDM一次注入式測試設備

品牌：西班牙SMC

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

西班牙SMC

我們是一家領先的公司，設計、制造和銷售一系列用于電氣測試的電子產品和解決方案，主要在保護繼電器領域以及變電站、發電廠和能源系統中調試和維護相關的測試和測量設備。 30多年來，SMC一直在開發和生產自己的產品，以更高的設計和服務質量，來滿足全球客戶和用戶的需求。質量是公司在各...[查看更多]

瀏覽過此產品的用戶最終購買了

西班牙SMC LET-4000-RDM一次注入式測試設備由愛儀器儀表網代理，本產品是交流電流測試裝置，*高可達 20 kA，帶電動調節功能。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

LET-4000-RDM

LET-4000-RDM產品概述

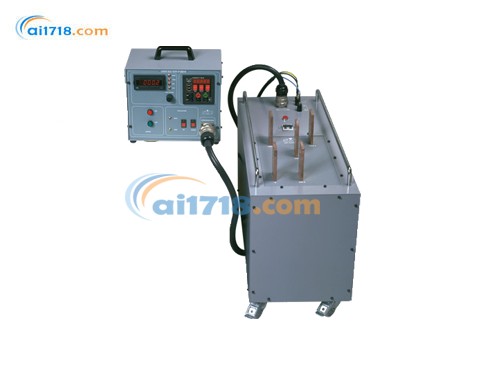

LET-4000-R 專為高直流電流注入而設計，主要用于鐵路行業測試保護機車直流電機的超快速繼電器。該裝置分為兩個模塊：交流調節和測量模塊以及交流 / 直流轉換器。*個模塊將三相交流電源轉換為 2 VAC、8 kVA 輸出，可通過調壓器調節。第二個模塊進行全波轉換為 2 Vdc，功率為 8 kW。注入的直流電流值由數字電流表顯示，而跳閘時間由分辨率為 1 ms 的 5 位數字計時器測量。

LET-4000-RDM

交流電壓范圍 / 負載持續率圖表

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
400 A	3.45 V	400 A	600 A	800 A	1,100 A	1,400 A	2,500 A
200 A	6.90 V	200 A	350 A	400 A	550 A	700 A	1,500 A
50 A	27.5 V	50 A	75 A	100 A	138 A	175 A	325 A
10 A	138 V	10 A	15 A	20 A	27.5 A	35 A	65 A
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

LET-4000-RDM在 25°C / 77°F 下的關閉（冷卻）時間

規格

	LET-400	LET-400-RD	LET-400-RDC
交流電壓輸出	無	無	220 V/4 A
直流電壓輸出	無	無	220 V/4 A
輔助直流電源	無	無	0-50/110/220 Vdc - 1/0.5/0.25 Adc
功率			1,000 VA
開路電壓（抽頭）	0-138 V (10 A) / 0-27.5 V (50 A) / 0-6.9 V (200 A) / 0-3.45 V (400 A)
提供的測試引線	2 根電纜，3 米 / 10 英尺長，95 mm2
電源	單相 110/230 VAC（指定），50-60 Hz
消耗	5.5A @ 220V	5.7A @ 220V	5.9A @ 220V
尺寸（mm）（英寸）	340 x 370 x 250 48 x 53 x 55		460 x 370 x 250 18 x 14 x 10
重量（僅設備）	22 Kg. / 48 lb	24 Kg. / 53 lb	25 Kg. / 55 lb

LET-1000-RD

負載持續率

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
1000 A	3.20 V	1000 A	1,500 A	2,250 A	2,750 A	3,500 A	6,250 A
500 A	6.80 V	500 A	750 A	1,125 A	1,375 A	1,750 A	3,125 A
250 A	10.50 V	250 A	375 A	560 A	680 A	875 A	1,650 A
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

LET-2010-RD

負載持續率導通時間 / *大電流

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
2,000 A	4.16 V	2,000 A	2,500 A	4,000 A	5,550 A	7,000 A	13 kA
1,000 A	8.33 V	100 A	1,250 A	2,000 A	2,750 A	3,500 A	6.6 kA
500 A	16.7 V	500 A	650 A	950 A	1,375 A	1,500 A	5.6 kA
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

導通時間 / *大電流

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
2,000 A	2.65 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	5.30 V	1,000 A	1,200 A	1,800 A	2,400 A	3,000 A	5.4 kA
500 A	10.45 V	500 A	625 A	900 A	1,250 A	1,550 A	2.8 kA
250 A	21,55 V	250 A	315 A	450 A	625 A	775 A	1.4 kA
		15 分鐘	20 分鐘	20 分鐘	30 分鐘
	在 25°C / 77°F 下的關閉（冷卻）時間

LET-4000-RD / 4000-RDM

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
4,000 A	2.65 V	4,000 A	4,800 A	7,200 A	9,600 A	12,000 A	21.6 kA
2,000 A	5.30 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	10.45 V	1,000 A	1,250 A	1,800 A	2,500 A	3,100 A	5.6 kA
500 A	21,55 V	500 A	630 A	900 A	1,250 A	1,550 A	2.8 kA
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

在 25°C / 77°F 下的關閉（冷卻）時間

LET-2000-RD / 2000-RDM / 4000-RD / 4000-RDM 設備分為兩個單元，便于運輸。RDM 版本用一對按鈕代替傳統的調節旋鈕，控制電動調壓器進行上下調節，適用于需要控制板與實際電源輸出連接之間有較大距離的應用。
規格

功率		LET-2000-RD	LET-2000-RDM	LET-4000-RD	LET-4000-RDM
4,000 VA		8,000 VA
提供的測試引線		2 根電纜，3 米 / 10 英尺長，185 mm	2 x 2	2 根電纜，3 米 / 10 英尺長，185 mm	2 x 4
電源			單相 230 VAC /50-60 Hz
消耗		25.1A	25.1A	65A	65A
尺寸	毫米 / 英寸	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 530 x 410 x 800 12 x 8 x 11 / 20 x 16 x 23	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 940 x 430 x 720 12 x 8 x 11 / 36 x 17 x 28
重量（僅設備）		38 + 103 Kg. / 84 lb. + 228 lb.	5 + 140 Kg. / 11 lb. + 309 lb.	50 + 111 Kg. / 110 lb. + 245 lb.	5 + 250 Kg. / 11 lb. + 552 lb.

LET-4000-R

功率輸出

范圍	*大電壓	測量精度	分辨率
0 - 4000 A	2 V	± 0.5% Lect ± 1 dig	1 A
0 - 5000 A*	2 V	1 A

LET-4000-RD / 4000-RDM產品規格

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
4,000 A	2.65 V	4,000 A	4,800 A	7,200 A	9,600 A	12,000 A	21.6 kA
2,000 A	5.30 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	10.45 V	1,000 A	1,250 A	1,800 A	2,500 A	3,100 A	5.6 kA
500 A	21,55 V	500 A	630 A	900 A	1,250 A	1,550 A	2.8 kA
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

功率		LET-2000-RD	LET-2000-RDM	LET-4000-RD	LET-4000-RDM
4,000 VA		8,000 VA
提供的測試引線		2 根電纜，3 米 / 10 英尺長，185 mm	2 x 2	2 根電纜，3 米 / 10 英尺長，185 mm	2 x 4
電源			單相 230 VAC /50-60 Hz
消耗		25.1A	25.1A	65A	65A
尺寸	毫米 / 英寸	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 530 x 410 x 800 12 x 8 x 11 / 20 x 16 x 23	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 940 x 430 x 720 12 x 8 x 11 / 36 x 17 x 28
重量（僅設備）		38 + 103 Kg. / 84 lb. + 228 lb.	5 + 140 Kg. / 11 lb. + 309 lb.	50 + 111 Kg. / 110 lb. + 245 lb.	5 + 250 Kg. / 11 lb. + 552 lb.
		LET-4000-RDM參數文檔
