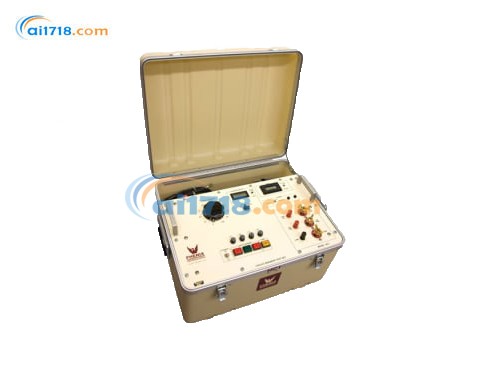

HC-5便攜式大電流斷路器測試裝置

型號：HC-1/HC-2/HC-3/HC-5便攜式大電流斷路器測試裝置

品牌：美國DOBLE(道波)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DOBLE(道波)

道波環美電力科技（北京）有限公司 (DOBLE)，向全球發電和輸變電行業和電力用戶提供檢測分析儀器和相關的檢測服務。同時, 道波是世界電力資產管理，電力系統診斷，測試和專業技術培訓的領導者。道波在確保電力系統和電力設備安全運行方面擁有國際公認的領導地位，由于道波本身并不生產或者...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DOBLE道波 HC-1/HC-2/HC-3/HC-5便攜式大電流斷路器測試裝置由愛儀器儀表網代理，本產品專為現場或車間使用而設計。這些裝置采用*新技術設計，將可變高電流輸出與適當的控制和儀表相結合?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

HC-1/HC-2/HC-3/HC-5測試應用

非常適合測試熱磁式、固態電機過載繼電器，以及塑殼斷路器和接地故障脫扣裝置
也可用于許多其他需要大電流源的應用

HC-1/HC-2/HC-3/HC-5產品特點

操作簡便
堅固耐用，適合多年現場和車間使用
采用成熟技術設計，將可變大電流輸出與用戶友好的控制和精密儀器相結合

HC-1/HC-2/HC-3/HC-5產品描述

Phenix Technologies 的大電流測試裝置在需要測試瞬時脫扣元件時，可通過典型的塑殼斷路器提供短時間輸出。

有足夠的電流用于測試電機過載繼電器和塑殼斷路器的延時特性。獨特的自動感應功能使測試裝置易于操作。感應引線可在常開或常閉（未通電）設備上運行，連接到測試對象的輔助觸點或斷開的斷路器極。輸出電流水平可輕松預設。啟動輸出時，預設的輸出電流鎖定，計時器開始。當測試裝置檢測到測試對象輔助觸點狀態變化（常開到常閉或常閉到常開）時，電流關閉，計時器停止。對于瞬時脫扣測試，電流表的記憶功能會保持峰值電流值，直到操作員重置。

HC-1/HC-2/HC-3/HC-5型號參數

	型號	HC-1	HC-2	HC-3	HC-5
輸入	電壓 / 電流	120 VAC，20 安培；230 VAC，10 安培	120 VAC，20 安培；230 VAC，12 安培	230 VAC，25 安培	230 VAC，50 安培
頻率		50 Hz 或 60 Hz（需指定一種）
輸出	電壓 / 電流	0-120 VAC，5 A；0-70 VAC，25 A；0-24 VAC，25 A；0-14 VAC，125 A；0-6 VAC，120 A；0-7 VAC，250 A；0-3 VAC，240 A；0-3.5 VAC，500 A		0-15 VAC，0-200 A；0-7.5 VAC，0-400 A；0-3.75 VAC，0-800 A	0-15 VAC，0-333 A；0-10 VAC，0-500 A；0-5 VAC，0-1000 A
過載		1000 A	2000 A	3000 A	5000 A
		根據測試電路的阻抗，每個抽頭可承受短時間過載。測試裝置能夠達到 1000 A（HC1）、2000 A（HC2）		根據測試電路的阻抗，每個抽頭可承受短時間過載。測試裝置能夠達到 3000 A（HC3）、5000 A（HC5）
工作周期			持續 *	持續 *
		5 分鐘開啟 / 15 分鐘關閉 @ 200%；1 分鐘開啟 / 5 分鐘關閉 @ 300%		5 分鐘開啟 / 15 分鐘關閉 @ 200%；1 分鐘開啟 / 10 分鐘關閉 @ 300%
			30 秒開啟 / 5 分鐘關閉 @400%；3 秒開啟 / 5 分鐘關閉 @ 500%		10 秒開啟 / 5 分鐘關閉 @400%
		3 秒開啟 / 5 分鐘關閉 @ 500%
數字測量	電流表	3 1/2 位 LCD		4 1/2 位 LCD
量程		0-1.999/19.99/199.9/1999 A	0-1.9999/19.999/199.99/5000 A
精度		0-2 A 時，±1% 滿量程；2-2000 A 時，±0.5% 滿量程		0-2 A 時，±1% 滿量程；2-2000 A 時，±0.5% 滿量程
計時器		6 位 LCD，可顯示周期或秒		6 位 LCD，可顯示周期或秒
范圍		0-999999 周期或 0-9999.99 秒		0-999999 周期或 0-9999.99 秒
精度		±0.1% 讀數 ± *低有效位		±0.1% 讀數 ± *低有效位
尺寸與重量	長度	20” (508 mm)	20” (508 mm)	21” (533 mm)	21” (533 mm)
寬度	16” (406 mm)	16” (406 mm)	22” (559 mm)	22” (559 mm)
重量	64 lbs (29 kgs)	97 lbs (44 kgs)	219 lbs (99 kgs)	270 lbs (122 kgs)
運輸尺寸	長度	24” (610 mm)；21” (533 mm)；18” (457 mm)；74 lbs. (34 kgs)	24” (610 mm)	34” (864 mm)	34” (864 mm)
寬度	21” (533 mm)	27” (686 mm)	27” (686 mm)
高度	18” (457 mm)	56” (1422 mm)	56” (1422 mm)
重量	112 lbs (51 kgs)	280 lbs (127 kgs)	320 lbs (145 kgs)
包含的電纜		感應引線（2 根）5’ (1.5 m)	感應引線（2 根）5’ (1.5 m)	感應引線（2 根）8’ (2.4 m)	感應引線（2 根）8’ (2.4 m)
		低電流，10 號線規（2 根）5’ (1.5 m)	低電流，10 號線規（2 根）5’ (1.5 m)	低電流，10 號線規（2 根）6’ (1.8 m)	低電流，10 號線規（2 根）6’ (1.8 m)
		高電流，2 號線規（2 根）5’ (1.5 m)	高電流，4 號線規（2 根）5’ (1.5 m)	中電流，4 號線規（2 根）4’ (1.2 m)	中電流，4 號線規（2 根）4’ (1.2 m)
			高電流，4/0 號線規（2 根）5

HC-1/HC-2/HC-3/HC-5產品規格

	型號	HC-1	HC-2	HC-3	HC-5
輸入	電壓 / 電流	120 VAC，20 安培；230 VAC，10 安培	120 VAC，20 安培；230 VAC，12 安培	230 VAC，25 安培	230 VAC，50 安培
頻率		50 Hz 或 60 Hz（需指定一種）
輸出	電壓 / 電流	0-120 VAC，5 A；0-70 VAC，25 A；0-24 VAC，25 A；0-14 VAC，125 A；0-6 VAC，120 A；0-7 VAC，250 A；0-3 VAC，240 A；0-3.5 VAC，500 A		0-15 VAC，0-200 A；0-7.5 VAC，0-400 A；0-3.75 VAC，0-800 A	0-15 VAC，0-333 A；0-10 VAC，0-500 A；0-5 VAC，0-1000 A
過載		1000 A	2000 A	3000 A	5000 A
		根據測試電路的阻抗，每個抽頭可承受短時間過載。測試裝置能夠達到 1000 A（HC1）、2000 A（HC2）		根據測試電路的阻抗，每個抽頭可承受短時間過載。測試裝置能夠達到 3000 A（HC3）、5000 A（HC5）
工作周期			持續 *	持續 *
		5 分鐘開啟 / 15 分鐘關閉 @ 200%；1 分鐘開啟 / 5 分鐘關閉 @ 300%		5 分鐘開啟 / 15 分鐘關閉 @ 200%；1 分鐘開啟 / 10 分鐘關閉 @ 300%
			30 秒開啟 / 5 分鐘關閉 @400%；3 秒開啟 / 5 分鐘關閉 @ 500%		10 秒開啟 / 5 分鐘關閉 @400%
		3 秒開啟 / 5 分鐘關閉 @ 500%
數字測量	電流表	3 1/2 位 LCD		4 1/2 位 LCD
量程		0-1.999/19.99/199.9/1999 A	0-1.9999/19.999/199.99/5000 A
精度		0-2 A 時，±1% 滿量程；2-2000 A 時，±0.5% 滿量程		0-2 A 時，±1% 滿量程；2-2000 A 時，±0.5% 滿量程
計時器		6 位 LCD，可顯示周期或秒		6 位 LCD，可顯示周期或秒
范圍		0-999999 周期或 0-9999.99 秒		0-999999 周期或 0-9999.99 秒
精度		±0.1% 讀數 ± *低有效位		±0.1% 讀數 ± *低有效位
尺寸與重量	長度	20” (508 mm)	20” (508 mm)	21” (533 mm)	21” (533 mm)
寬度	16” (406 mm)	16” (406 mm)	22” (559 mm)	22” (559 mm)
重量	64 lbs (29 kgs)	97 lbs (44 kgs)	219 lbs (99 kgs)	270 lbs (122 kgs)
運輸尺寸	長度	24” (610 mm)；21” (533 mm)；18” (457 mm)；74 lbs. (34 kgs)	24” (610 mm)	34” (864 mm)	34” (864 mm)
寬度	21” (533 mm)	27” (686 mm)	27” (686 mm)
高度	18” (457 mm)	56” (1422 mm)	56” (1422 mm)
重量	112 lbs (51 kgs)	280 lbs (127 kgs)	320 lbs (145 kgs)
包含的電纜		感應引線（2 根）5’ (1.5 m)	感應引線（2 根）5’ (1.5 m)	感應引線（2 根）8’ (2.4 m)	感應引線（2 根）8’ (2.4 m)
		低電流，10 號線規（2 根）5’ (1.5 m)	低電流，10 號線規（2 根）5’ (1.5 m)	低電流，10 號線規（2 根）6’ (1.8 m)	低電流，10 號線規（2 根）6’ (1.8 m)
		高電流，2 號線規（2 根）5’ (1.5 m)	高電流，4 號線規（2 根）5’ (1.5 m)	中電流，4 號線規（2 根）4’ (1.2 m)	中電流，4 號線規（2 根）4’ (1.2 m)
			高電流，4/0 號線規（2 根）5
