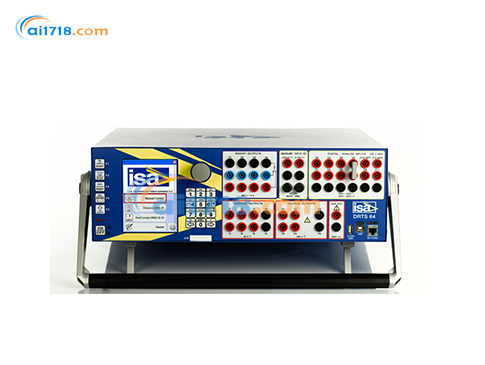

意大利ISA DRTS 64三相繼電器測試儀由愛儀器儀表網代理，本產品用于保護繼電器，電能表，傳感器和電能質量表的新一代測試設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

DRTS 64三相繼電器測試儀產品簡介：
?DRTS 64三相繼電器測試儀這種二次注入繼電器測試系統和電力系統模擬器旨在滿足與調試和維護變電站以及測試保護繼電器，電表，傳感器和電能質量表有關的所有需求。

DRTS 64三相繼電器測試儀產品特點：

• 測試所有繼電器技術類型：機電式、固態、數字式以及符合 IEC61850 標準的繼電器。
• 手動控制與彩色顯示屏：具備彩色顯示屏，支持手動控制。
• 多種輸出接口：同時提供 6 路電流、4 路電壓以及 1 路電池模擬器輸出。
• 大電流與高功率輸出：大電流輸出可達 6×32A、3×64A、1×128A ；高功率輸出為 6×430VA、3×860VA、1×1000VA。
• 高精度輸出：輸出精度優于 0.05%。
• 豐富的接口類型：擁有 IEC 61850 協議接口、USB 接口、以太網接口以及 U 盤接口。
• 內置同步與測試接口：內置 GPS 和 IRIG-B 接口，用于端到端測試。
• 先進的軟件支持：搭載先進的測試和數據管理軟件 TDMS。
• 完整的繼電器庫：涵蓋主要制造商的完整繼電器庫。
• *的品質、安全性和可靠性：具備*高等級的質量、安全性和可靠性。
• 斷路器模擬功能：集成斷路器模擬功能。

DRTS 64三相繼電器測試儀規格

DRTS 64 是 ISA 制造的前沿、功能強大且高精度的繼電器、電表（0.1 級）和傳感器測試設備。該測試設備可通過本地控制或 PC 控制，采用多重 DSP 技術生成高精度（精度達 0.05%）信號。有四種硬件配置可供選擇：

• DRTS 66：配備 6 路電流、6 路電壓發生器以及 1 路電池模擬器。
• DRTS 64：配備 6 路電流、4 路電壓發生器以及 1 路電池模擬器。
• DRTS 34：配備 3 路電流、4 路電壓發生器以及 1 路電池模擬器。
• DRTS 33：配備 3 路電流、3 路電壓發生器以及 1 路電池模擬器。

其強大的電流輸出（3×64A、860VA）和電壓輸出（3×300V、100VA）能夠測試包括機電式繼電器在內的任何類型的繼電器。該測試設備集成了 IEC 61850 協議接口，用于測試基于以太網變電站通信協議的繼電器。

DRTS 64三相繼電器測試儀操作界面

DRTS 64 可通過前面板的大型彩色圖形顯示屏、旋轉選擇器、鍵盤和功能鍵直接操作。兩個 PC 接口（USB 和以太網）支持使用先進的測試軟件 TDMS 控制測試設備。此外，還可通過可選的本地觸摸控制（觸摸屏）模塊進行操作，該模塊可與測試設備連接或分離使用。

技術規格

電流發生器

電壓發生器

可通過軟件選擇一路電壓輸出作為獨立電壓輸出，或者通過軟件選擇輸出為： 或 （加粗部分表示矢量和）。

其他發生器特性

• 輸出頻率：電流和電壓輸出頻率范圍是 0 至 3000Hz。電壓方面，60V 時為 3kHz；100V 時為 2kHz；300V 時為 700Hz。瞬態頻率范圍是 0 至 5000Hz。所有輸出可設置 12 種不同頻率。*大頻率誤差為 0.5ppm，分辨率 < 5μHz。
• 相角：范圍為 - 360°... +360°，分辨率為 0.001°。在 50/60Hz 時，電壓和電流的精度典型值為 0.01°，保證值為 0.02°。

電池模擬器

• 0…260V DC / 1A
• 功率：50W 或 1A
• 精度：2%
• 連接方式：4mm 香蕉插座

低電平信號輸出（代碼 87170 包含此選項）

• 輸出數量：6 個
• 滿量程電壓輸出：7.26Vrms
• 輸出電流：*大 5mA
• 分辨率：0.43mV
• 精度：典型值 0.015%；保證值 0.05%
• 頻率帶寬：DC 至 20kHz
• 連接方式：背面多極連接器

二進制輸入

• 輸入數量：12 個
• 電氣隔離：分為六組，每組兩個輸入，六個公共點相互隔離。
• 輸入特性：無電位或帶電壓，直流 4.5 至 300V（交流 24 至 230V）。若配備 Transcope 選項，*大電壓為直流 600V（交流 425V）。
• 輸入類型選擇：干接點；5V；24V；48V；100V。
• 觸發條件：常開 / 常閉 / 邊沿 / 布爾（每個輸入獨立設置）。
• 定時器范圍：無限
• 定時器分辨率：0.01ms
• 定時器精度：測量值的 0.001% ± 0.1ms
• 采樣率：*高 10kHz；若配備 Transcope 選項，*高可達 50kHz
• 連接方式：4mm 香蕉插座

計數器輸入

• 輸入數量：2 個
• 脈沖頻率范圍：0 至 100kHz
• 連接方式：4mm 香蕉插座

二進制輸出 - 繼電器

• 二進制輸出數量：4 個，常開和常閉
• 類型：無電位定時繼電器
• 電阻負載觸點特性：
  • 交流：300V；8A；2400VA
  • 直流：300V；8A；50W
  • 可編程延時：0 至 999,999.999s
  • 連接方式：4mm 安全香蕉插座

二進制輸出 - 晶體管（代碼 87170 包含此選項）

• 數量：4 個
• 類型：晶體管，集電極開路輸出，干接點，連接到專用連接器
• 輸出特性：24V，5mA
• 短路保護：具備
• 高于 24V 電壓保護：具備
• 可編程延時：0 至 999,999.999s
• 相對于測試開始的定時精度：50μs
• 連接方式：背面多極連接器

模擬直流測量輸入

• 直流電流測量輸入
  • 測量范圍：±20mA 和 ±5mA
  • 直流精度（20mA）：測量值的 ±0.02% ± 量程的 0.01%
  • 直流精度（5mA）：測量值的 ±0.05% ± 量程的 0.02%
  • 連接方式：4mm 香蕉插座
• 直流電壓測量輸入
  • 測量范圍：±10V
  • 直流精度：測量值的 ±0.02% ± 量程的 0.01%
  • 連接方式：4mm 香蕉插座

注：所有規格參數在 25°C ± 2°C 環境下適用。交流規格參數適用于正弦波形且頻率在 48 至 62Hz 之間的情況。溫度漂移為 ±0.01%/°C。在 115V 交流電源下，電流輸出會降額。

接口連接

內部存儲器

256Mb 內部存儲器，可在測試設備中存儲約 2000 個測試結果。

U 盤接口

支持保存和調用本地測試設置及結果。

顯示屏 - 鍵盤 - 功能鍵 - 編碼器

• 編碼器：數字旋轉開關
• 鍵盤：12 鍵
• 功能鍵：5 個
• 顯示屏：256 色 LED 圖形顯示屏，320×240 像素，尺寸 5.7 英寸

電源

• 市電電源：85 至 264V AC，正弦波，單相
• 頻率：45 至 65Hz
• 功耗：
  • 待機狀態小于 150W；
  • 115V 電源*大負載時為 1600W；
  • 230V 電源*大負載時為 2700W。
• 連接方式：標準 16A 交流插座。

重量和尺寸

• 重量：18kg（39 磅）
• 尺寸（不含把手）：150（高）×466（寬）×423（深）mm（5.9×18.3×16.9 英寸）

隨機配件

• 防護攜帶包
• 測試線組：12 根電纜
• 電源線
• 接地電纜
• USB 和以太網電纜
• 操作和維護手冊

適用標準

• 電磁兼容性：指令 2004/108/EC。適用標準：EN61326:2006。
• 低電壓：指令 2006/95/EC（符合 CE 標準）。對于 I 類儀器、污染等級 2、安裝類別 II，適用標準為 CEI EN 61010-1。
• 工作溫度：0 - 55°C
• 存儲溫度：-25°C 至 70°C
• 相對濕度：5 - 95%，無內部冷凝
• 海拔高度：<2000m

該標準也適用于外部放大器 AMI 332 和 AMI 632。

可選配件

外部放大器

AMI 332 - 三相 32A 電流放大器

AMI 332 是 DRTS 64 的附加設備。該選件需要 DRTS 64 具備 IRIG-B 連接和輸出擴展模塊，它包含三個 32A 的電流發生器。與 DRTS 64 配合使用時，具有以下特點：

• 可同時控制 6 路 32A 電流，用于測試雙次級變壓器保護繼電器。
• 提供每相 96A 的三相發生器。
• 提供 192A 的單相發生器。


  電流發生器	功率
  3 x 0 … 32 A AC	3 x 430 VA at 32 A AC
  1 x 0 … 96 A AC	1 x 1000 VA at 64 A AC

  AMI 332 - 技術規格

  • 精度：測量值的 0.02%，量程的 0.01%；保證值為測量值的 0.04%，量程的 0.01%。
  • 失真度：典型值 0.05%，保證值 0.15%。
  • 分辨率：1mA。
  • 連接方式：4mm 香蕉插座。

AMI 632 - 六相 32A 電流放大器

AMI 632 是 DRTS 64 的附加設備。該選件需要 DRTS 64 具備 IRIG-B 連接和輸出擴展模塊，它包含六個 32A 的電流發生器。與 DRTS 64 配合使用時，具有以下特點：

• 可同時控制 9 路 32A 電流，用于測試三繞組變壓器差動保護繼電器。
• 提供每相 64A 的六相發生器。
• 提供每相 128A 的三相發生器。
• 提供 256A 的單相輸出。


  電流發生器	功率
  6 x 0 … 32 A AC	6 x 430 VA at 32 A AC
  3 x 0 … 64 A AC	3 x 860 VA at 64 A AC
  1 x 0 … 128 A AC	1 x 1000 VA at 64 A AC




AMI 632 - 技術規格

• • 精度：測量值的 0.02%，量程的 0.01%；保證值為測量值的 0.04%，量程的 0.01%。
  • 失真度：典型值 0.05%，保證值 0.15%。
  • 分辨率：1mA。
  • 連接方式：4mm 香蕉插座。

AMI 332 和 AMI 632 的電源

• 市電電源：85V 至 264V AC，正弦波，單相
• 頻率：45 至 65Hz
• 功耗：靜止狀態小于 150W；115V 電源*大負載時為 800/1600W；230V 電源*大負載時為 1300/2700W
• 連接方式：標準 16A 交流插座
• 配件：防護攜帶包、電源線、測試線套件以及連接 DRTS 64 的電纜。

IN2-CDG - 1A 額定高負載繼電器電流增強器

該選項包含一組三個電流互感器，具有以下特性：

• 初級：12.5A 和 15A
• 次級：0.5A；1A；2.5A；5A。額定功率：100VA。電流比誤差：0.2%
• 外殼：塑料材質

對于 CDG 繼電器的單相測試，通過串聯電流輸出可獲得三倍上述功率。

HPB 600 和 HPB 400 電流增強器

這些選件旨在測試老式機電式過流繼電器，尤其是額定電流為 1A 的繼電器。其輸出功率很高，甚至可以測試額定電流小于 1A 的繼電器。

• HPB 400 的其他特性：
  • 初級電流：32A
  • 次級電流：20A，4A，1A
• HPB 600 的其他特性：
  • 初級電流：2 x 32A
  • 次級電流：20A，10A，4A，1A
• 兩者的共同特性：
  • 精度：半負載時為 0.5%；滿負載時為 1%
  • 連接方式：初級側有兩個安全插座；次級側有四個安全插座

示波器功能模塊（Transcope）：模擬 / 數字記錄與測量功能

測試設備可選配此功能模塊，用于測量和記錄以下內容：

• 10 路電壓或電流（使用夾具或外部分流器），具備交流和直流測量及記錄功能。
• 相角、功率表、頻率、諧波測量儀、電能質量測量儀。
• 示波器功能。
• 事件順序記錄器（*多支持 10 個數字輸入）。
• 故障記錄功能。

輸入特性

• 分為五組相互隔離的輸入電路，每組兩個。
• 輸入范圍：100mV、1V、10V、100V、600V 。
• 輸入阻抗：500kΩ、50pF。
• 測量精度：典型值為 ±0.06%；保證值為 ±0.15%。
• 采樣頻率：5kHz、10kHz、20kHz、50kHz，可通過軟件選擇。
• 總緩沖區大小：4MB。
• *大記錄時長：
  • 在 5kHz 時：1 個輸入通道為 6 分鐘 / 10 個輸入通道為 40 秒。
  • 在 50kHz 時：1 個輸入通道為 40 秒 / 10 個輸入通道為 4 秒。
• 連接方式：4mm 香蕉插座。
• 此選件需在訂購時指定。

內部 GPS 同步器

GPS 同步器是一個內部模塊，用于同步兩臺 DRTS 64 或其他測試設備的測試啟動。

• 相對于標稱值的*大定時誤差：±1μs。
• 該選件包括：
  • 天線。
  • 一根 20 米長的天線延長線。
• 此選件需在訂購時指定。

外部 GPS 同步器

GPS 同步器是一個外部模塊，用于同步兩臺 DRTS 64 的測試啟動。特點如下：

• 1 個 0 - 24V DC 數字輸出，用于同步。
• 1 個選擇器，可設置以下脈沖間隔：5 秒、10 秒、20 秒、30 秒、40 秒、60 秒。
• 相對于標稱值的*大定時誤差：2μs。
• 狀態指示燈：電源開啟、鎖定、脈沖可用。
• 1 個啟動和停止按鈕。
• 電源：110/220V AC。
• 該選件包括：
  • 天線。
  • 一根 20 米長的天線延長線。
  • 兩根 2 米長的香蕉頭連接電纜（紅色和黑色），用于連接到測試設備的跳閘輸入。
  • 電源線。
  • 重量：1.7kg。
  • 尺寸：150（寬）×100（高）×240（深）mm。
  • 外殼：鋁制。

外部 NTP 或 IEEE-1588（*時間協議）同步器

NTP 或 IEEE-1588 同步器是一個外部模塊，用于啟動 DRTS64 的測試。該設備可由 PTP 主時鐘或 NTP 服務器進行同步。此選件要求測試設備具備 IRIG-B 輸入。特點如下：

• 2 個 ST 光纖母連接器，用于通過 IRIG-B 輸入與 DRTS64 同步。
• 1 個 BNC 輸出，用于生成秒脈沖 / 百萬分比信號。
• 配置端口。
• 電源：90 - 264Vac。
  所有輸出可同時激活，從而可以同步多個設備。所使用的 PTP 協議棧與所有 IEEE 1588 PTPv2 系統完全兼容，并支持 PTP 管理消息。
  該選件包括一根光纖電纜、電源和一根串行接口電纜。

SH 2003 電表通用掃描頭

SH 2003 是一款便于電表測試的掃描頭。它是一款通用掃描頭，既可以用于 LED 脈沖式電子電表，也可以用于感應式旋轉圓盤電表。對于旋轉圓盤電表，傳感器使用綠色光束，可優化對任何類型標記的識別。
在 LED 識別方面，適用以下規格：

• 脈沖持續時間：大于 60μs。
• 脈沖頻率：小于 500Hz。
• 占空比：50%。
• 光波長：500 至 960nm（紅色）。
  該選件包括：
• 一個用于將掃描頭固定在電表前的支架。
• 一根從掃描頭到 DRTS 64 的 2 米長電纜。
• 一個用于為掃描頭供電的 220V AC 電源變壓器。

IEC 61850 接口 - IEC 61850-8

IEC61850 標準描述了變電站中設備的通信方式。來自連接到變電站網絡設備的 IEC61850 消息也稱為 GOOSE。GOOSE 消息用于在變電站網絡中描述二進制狀態信號，也用于繼電器跳閘。
在基于 IEC61850 的變電站內進行繼電器測試時，需要訪問這些數據。ISA 自動繼電器測試設備 DRTS 64 具備這一新功能。
通過專用硬件和 TDMS 軟件，ISA DRTS 64 可以處理 IEC61850 消息，從而擴展其測試能力。使用基于以太網的變電站通信協議進行繼電器測試時，DRTS 64 需要選配 IEC61850 接口。IEC61850 接口安裝在 DRTS 64 的前面板上，此選件需在訂購時指定。

IEC 61850 - 9 - 2

IEC 61850-9 選件允許在系統總線上生成測量消息。該選件及其相關軟件提供以下功能：

• 在系統總線上注入與電流互感器（CT）和電壓互感器（VT）測量值對應的采樣值。
• 通過生成采樣值并監測繼電器跳閘情況，對連接到系統總線的繼電器進行測試。
  連接通過安裝在測試設備背面的光纖連接器進行。此選件需在訂購時指定。

PLCK 極性檢查模塊

檢查電流互感器（CT）和電壓互感器（VT）與保護繼電器的正確連接是個難題，因為繼電器可能距離變壓器數百米遠。PLCK 輕松解決了這個問題。啟動此測試時，DRTS 64 會生成一種特殊的非正弦波形，并注入連接電纜。在繼電器現場進行連接即可輕松完成極性檢查。PLCK 有兩個指示燈：綠色和紅色。極性正確時綠燈亮起；極性錯誤時紅燈亮起。

可選的本地觸摸控制

通過可選的本地觸摸控制，可使用堅固的觸摸屏和手動控制軟件輕松控制設備。本地觸摸控制模塊可與測試設備連接或分離使用。
當連接到測試設備時，堅固的本地觸摸控制模塊通過一個堅固的鉸接模塊固定在測試單元上。如果從測試設備上分離，本地觸摸控制單元可輕松作為一個堅固的平板觸摸屏控制器使用。

繼電器連接電纜套件

此選件可添加到基本電纜套件中，用于連接測試設備的所有插座。它還包括 20 個用于端子排連接的適配器和 3 個用于并聯電流輸出的跳線。

運輸箱

有三種選擇：

• 重型塑料運輸箱（探索型）。
• 重型運輸箱。
• 軟質攜帶包。

訂購信息

DRTS 64三相繼電器測試儀技術規格
