750ADM MK4

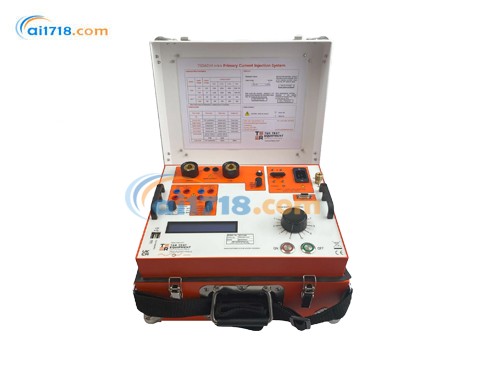

750ADM Mk4一次電流注入測試裝置

T&R Test Equipment 是電流注入設備領域的市場*。其產品范圍涵蓋輸出能力為 100A 的二次注入裝置，以及高達 6000A 的一次注入系統。所有設備均配備真有效值測量、靈活的計時系統和易于操作的用戶界面。

750ADM Mk4 是一款緊湊耐用的一次電流注入系統，輸出能力為 750A。該裝置的*大空載輸出電壓為 5V，非常適合所有需要短時間內高達 750A 電流的低功率一次注入任務。

裝置類型	*大功率	*大電流
750ADM Mk4	3kVA	750A
PCU1-SP Mk3 + NLU5000	11.5kVA	3kA（5 分鐘）/5kA（40 秒）
CU-Ps Mk2 + LU6000	20kVA	6kA

當需要更高電流和功率的一次注入時，可選擇 11kVA 和 20kVA 的一次注入系統。PCU1-SP 和 PCU2/E 系統采用獨立的控制單元和負載單元，通過不同的負載單元可適應各種負載條件。

750ADM MK4功能特點

一次注入電流高達 750A（4V 輸出 *）
二次注入 16V/40A 輸出
真有效值記憶電流表，支持單周期捕獲
多功能計時系統
大型背光液晶顯示屏
熱保護和過流保護
測試結束后自動關機
緊湊便攜
測試結果（含波形和諧波）可存儲至 USB 存儲設備
USB 鍵盤 / 打印機接口
自動電源電壓選擇 *
* 詳見背面規格

該裝置配備兩個輸出端口，可注入低至數百毫安至高達 750A 的電流。40A 輸出端口提供*高 16V 的電壓，可測試高阻抗脫扣器。提供四個真有效值測量量程，允許獨立于所選輸出設置儀表滿量程和脫扣水平。測量捕獲時間小于 20ms，可*測量單周期有效值。所有輸入和輸出均采用行業標準連接器，確保便捷性、可靠性和安全性。

750ADM Mk4 配備全面的電子過流和熱脫扣保護。

計時系統在保證易用性的同時具備高度靈活性，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。提供兩個觸點輸入，每個輸入可通過無電壓觸點或直流電壓觸發。觸點輸入自動檢測常開或常閉狀態。

750ADM Mk4 可用于測試多種設備，包括：

斷路器
過流繼電器的一次注入
自動重合器
微型斷路器（MCB）
電流互感器變比（需外接儀表測量二次電流）

750ADM Mk4 規格

主輸出

裝置的主輸出有兩個抽頭，可選擇*高 16V 的輸出電壓和*高 750A 的輸出電流。當使用 115V 電源時，裝置的額定值略有降低。

	115V	230V
開路電壓	3.5V	5.0V
500A 時的電壓	2.8V	4V
連續電流	125A	125A
5 分鐘接通	250A	250A
1 分鐘接通	440A	500A
*大電流	500A	750A
*大電流持續時間	10s	20s
開路電壓（第二輸出）	10V	16V
滿載電壓（第二輸出）	7.5V	10V
連續電流（第二輸出）	10A	10A
1 分鐘接通（第二輸出）	40A	40A

750ADM MK4測量

輸出通過數字真有效值系統和記憶電流表進行測量 —— 輸出關閉時，電流讀數會保留在顯示屏上。

量程	分辨率 / 脫扣值	精度	捕獲時間
20.00A	0.01A / 21A	±0.5%rdg+5d	20ms
50.00A	0.01A / 53A	±0.5%rdg+5d	20ms
200.0A	0.1A / 210A	±0.5%rdg+5d	20ms
750A	1A / 788A	±0.5%rdg+2d	20ms

為保護被測設備，電流脫扣值自動設置為所選測量量程滿量程的 105%。

計時系統

范圍	0-999.999s/9999.99s/99999.9s（自動量程）
分辨率	1ms/10ms/100ms
精度	±0.01% rdg+2d（常規模式） ±0.01% rdg+4d（電流操作模式）

觸點電路的開路電壓為 24VDC，短路電流為 20mA。每個觸點電路將自動選擇常開或常閉觸點。24-240VDC 的直流電壓也可用于觸發任一計時通道。

提供以下功能：

模式	定時器啟動	定時器停止
關閉	定時器停用	定時器停用
內部啟動	按下‘ON’	觸點 1
單觸點	觸點 1	觸點 1
雙觸點	觸點 1	觸點 2
電流操作	電流 > 量程的 20%	電流 < 量程的 20%

測試結束后，輸出會自動關閉，以保護被測繼電器。

結果存儲

750ADM Mk4 的所有測試結果均可存儲在 USB 存儲設備中。裝置配備實時時鐘，可對所有結果進行時間和日期標記。記錄結果時，首先使用可選鍵盤輸入結果注釋，然后選擇自動存儲。

每當計時器停止時，時間、電流和所有其他參數都會添加到 USB 設備上的.csv 文件中。您可以在顯示屏上查看當前結果集，或取出 USB 設備并在 PC 上打開文件。所有結果存儲在 USB 設備上以測試日期命名的文件夾中，文件以時間命名。

電源要求

自動選擇：

115V±10%，50/60Hz，單相，*大 1900VA
230V±10%，50/60Hz，單相，*大 3900VA

溫度范圍

尺寸（金屬箱）	560 x 456 x 265mm	重量	27.4kg
尺寸（便攜箱）	380 x 314 x 221mm	重量	23.5kg

配件

操作手冊
電源線
攜帶帶

可選 750ADM-AL 引線組規格

提供多種輸出引線以適配 750ADM Mk4。標準 750ADM-AL 引線組長度為 3m，建議搭配 230V 電源使用。也可提供 1.5m 引線組，建議在 115V 電源下使用。引線由雙絕緣 95mm2 焊接電纜組成，750ADM 端為 Dinse 大電流連接器，負載端為大電流焊接夾。引線組包含低電流計時引線：

3m 引線組總重 9.8kg，含大電流引線和計時引線。

保護與安全

裝置通過輸出端的電子過流和熱脫扣保護，以及輸入端和電源電路的斷路器進行保護。提供接地端子，用于在變電站環境測試時連接本地接地。裝置符合 BSEN61010 標準，并通過 UKCA 認證。

750ADM Mk4 便攜式斷路器測試裝置產品規格

參數類別	詳細規格
功能對比
一次電流注入	750ADM Mk4：750A（4V 輸出） PCU1-SP Mk3 + NLU5000：3kA（5 分鐘）/5kA（40 秒） CU-Ps Mk2 + LU6000：6kA
二次電流注入	16V/40A
主輸出規格
電源電壓	115V/230V（自動選擇）
開路電壓	115V：3.5V（主輸出），10V（第二輸出） 230V：5.0V（主輸出），16V（第二輸出）
電壓 @500A	115V：2.8V 230V：4V
連續電流	115V/230V：125A（主輸出），10A（第二輸出）
短時負載	115V： 5 分鐘接通：250A（主輸出） 1 分鐘接通：440A（主輸出） 230V： 5 分鐘接通：250A（主輸出） 1 分鐘接通：500A（主輸出）
*大電流	115V：500A 230V：750A
*大電流持續時間	115V：10s 230V：20s
滿載電壓（第二輸出）	115V：7.5V 230V：10V
1 分鐘接通（第二輸出）	115V/230V：40A
測量規格
量程	20.00A、50.00A、200.0A、750A
分辨率	0.01A（20.00A/50.00A），0.1A（200.0A），1A（750A）
脫扣值	21A（20.00A），53A（50.00A），210A（200.0A），788A（750A）
精度	±0.5%rdg+5d（20.00A/50.00A/200.0A），±0.5%rdg+2d（750A）
捕獲時間	20ms
計時系統規格
范圍	0-999.999s/9999.99s/99999.9s（自動量程）
分辨率	1ms/10ms/100ms
精度	±0.01% rdg+2d（常規模式），±0.01% rdg+4d（電流操作模式）
觸點輸入	開路電壓：24VDC 短路電流：20mA 自動檢測常開 / 常閉觸點
計時模式	關閉、內部啟動、單觸點、雙觸點、電流操作
存儲與接口
結果存儲	USB 存儲，支持波形、諧波及時間 / 日期標記
接口	USB 鍵盤 / 打印機接口
電源要求	自動選擇： 115V±10%，50/60Hz，單相，大 1900VA 230V±10%，50/60Hz，單相，大 3900VA
尺寸與重量
金屬箱	尺寸：560×456×265mm 重量：27.4kg
便攜箱	尺寸：380×314×221mm 重量：23.5kg
配件
標準配件	操作手冊、電源線、攜帶帶
可選引線組	750ADM-AL： 3m（推薦 230V），1.5m（推薦 115V）材質：雙絕緣 95mm2 焊接電纜，Dinse 連接器 + 焊接夾
保護與安全	電子過流 / 熱脫扣、輸入斷路器、接地端子符合 BSEN61010 標準，UKCA 認證
