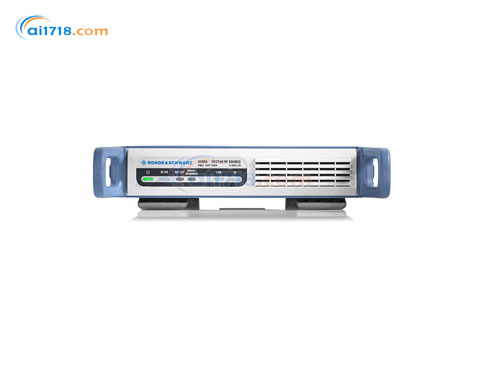

德國R&S(羅德與施瓦茨)　SGT100A SGMA矢量射頻信號源

型號：SGT100A SGMA矢量射頻信號源

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量儀器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) SGT100A SGMA矢量射頻信號源由愛儀器儀表網代理，本產品是集成有基帶發生器的射頻矢量信號發生器。它已被優化用于生產和自動化應用?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：

?R&S?SGT100A 是集成有基帶發生器的射頻矢量信號發生器。它已被優化用于生產和自動化應用
?設計作為快速和緊湊的、節省空間的解決方案，它提供*高速度以確保提高生產率和適合任何測試系統
?R&S?SGT100A是*款高達6GHz，集成基帶發生器，高1.5HU、寬19英寸的矢量信號發生器。已經針對*快的頻率和電平切換時間優化了射頻架構。在基帶，多段波形模式幫助用戶從一個測試信號快速切換到下一個
?雖然尺寸緊湊，R&S?SGT100A有杰出的射頻特性（例如，信號質量和電平精度），這是那些個頭更大的高端儀器才有的特性。*大輸出電平、電平可重復性和杰出的EVM性能是生產環境下的關鍵特性。R&S?SGT100A配有LAN、USB和PCIe接口，在自動化應用中能夠遠程控制測試設備

產品特點：

?頻率和電平切換時間僅為240 μs（典型）的*快矢量信號發生器，用于生產中提高生產率
?高達6GHz、集成基帶發生器的*小型獨立矢量信號發生器（高1.5HU、寬19英寸）
?集成有高達240 MHzI/Q調制帶寬（射頻）的基帶發生器，支持所有先進數字標準，包括IEEE 802.11ac
?杰出的EVM和ACLR射頻性能
?易于使用R&S?WinIQSIM2?仿真軟件生成數字標準信號，如LTE 和LTE-Advanced
?在使用多于兩面接收天線的MIMO應用中增強R&S?SMW200A

產品特性：

為生產應用優化
?集成有基帶發生器的*小型單獨矢量信號發生器
其節省空間的設計使R&S?SGT100A適合在任何測試系統中使用。緊湊的R&S?SGT100A是一款全面的矢量信號發生器，它的頻率范圍高達6 GHz，集成有高性能基帶發生器。它能夠生成I/Q調制帶寬高達160 MHz（射頻）的數字射頻信號，支持所有通用數字標準。
高達1 Gsample的大存儲深度允許長信號序列，也能保存許多不同類型信號，從而盡量減少了切換時間。多段波形模式使它可以在幾個微秒內，在多達上百種不同信號間切換。如果需要其他額外的測試信號，標準固態硬盤（SSD）加速重新加載。
?快速頻率和電平切換提高生產率
對于自動化測試，切換頻率和電平需要的時間是關鍵特性，當使用頻率和電平校準或表征如放大器等被測設備時尤其如此。除了LAN和USB外，R&S?SGT100A配有PCIe接口，能夠實現*快的遠程控制。
通過PCIe接口的電平設置時間直方圖，使用集成基帶發生器的I/Q調制，設置特性：自動

?高輸出電平，以補償測試系統中的損耗
雖然個頭不大，R&S?SGT100A能夠提供+22dBm（典型）的*大輸出電平。在測試系統中為了補償連接電纜和信號路徑引起的損耗，這個高電平非常重要。
采用連續波模式的*大可用電平，設置特性：自動

?低功耗減少了熱耗散，簡化了系統內的散熱管理
較低的65瓦功耗降低了運營成本，減少了熱耗散。低熱耗散簡化了測試系統的散熱管理，允許高密度安裝發生器。

采用正確套件的恰當信號性能

?大測試容限的杰出調制精度
當為生產應用選擇正確儀器時，信號性能至關重要。而這正是R&S?SGT100A的強項：如果測試設備遵循IEEE 802.11ac標準，R&S?SGT100A可以實現僅有0.4 %的極低誤差矢量幅度（Error Vector Magnitude, EVM）（采用160 MHz射頻帶寬和采用256QAM較高階調制）。它的優異性能支持大測試容限，確保更高的生產良品率。
有160 MHz帶寬和-48 dB EVM的IEEE 802.11ac 信號

?因集成基帶發生器而具有杰出頻率響應
在160 MHz帶寬上非常平滑的頻率響應使R&S?SGT100A性能靈活，是大量各類應用的理想選擇。整個頻率范圍內僅0.1 dB的誤差清晰揭示為何*匹配射頻模塊的內部基帶是真正的*之作。這種優異的線性度也惠及其他特性，如基帶頻率偏移、高信號帶寬和LTE載波聚合。
在不同載波頻率上，跨160 MHz*大調制帶寬測得的頻率響應

?–133 dBc（典型）的低相位噪聲，在1 GHz和20 kHz偏移處（1 Hz測量帶寬）
低相位噪聲是R&S?SGT100A優異性能的根本，因為相位噪聲直接影響數字調制方案星座點的精度。采用R&S?SGT-B1內部 OCXO選件的SSB相位噪聲（測量值）

?優異的電平可重復性和電平線性度確保杰出的測量可重復性
在生產環境，一般是在整個系統上校準被測設備電平，以便補償發生器和被測設備間可能存在的任何部件影響。因此，當要確保整個系統一次校準維持長時間有效，以盡可能延長正常運行時間時，射頻發生器的電平可重復性比它的*電平精度更重要。
在各種測試頻率上，內部生成的LTE上行鏈路信號的測量電平線性度

?易于集成進測試系統的可選高性能恒溫晶體振蕩器
一般，系統中所有測試儀器使用10 MHz參考同步。R&S?SGT100A提供可選的高性能恒溫晶體振蕩器，提供穩定、*的10 MHz參考，不占用額外機架空間。
?在使用多于兩面接收天線的MIMO應用中增強R&S?SMW200A
其可靠的性能使R&S?SGT100A能夠在MIMO應用中增強高端R&S?SMW200A矢量信號發生器。對于高階MIMO配置（如LTE的4×4或TD LTE的2×8），有可能要發送4路或者甚至8路信號到基站輸入端。

低購置成本

產品產生的總擁有成本涉及許多不同方面。除了初始成本，此發生器僅65瓦的低功耗也在兩方面節省了資金。首先，它節約了電費。其次，它消耗熱量較少，簡化了測試系統的散熱管理。
?簡單的模塊化設計便于維護
R&S?SGT100A僅由幾個模塊組成，這使得即使出現很少發生的故障，也能快速維修且費用低廉。
推薦的三年校準周期確保儀器盡可能長時間正常工作，鮮有維修情況，從而降低了總擁有成本。
?易于在用戶駐地升級
R&S?SGT100A提供僅有一個硬件選件（恒溫晶體振蕩器）的令人印象深刻的靈活定制概念。所有其他選件都可在用戶駐地使用秘鑰代碼輕松添加，例如，從3GHz到6GHz或到更大帶寬1）。這節約了費用和時間，*大化了系統正常運行時間。
?用作生產理想解決方案的波形套件
在生產中表征被測設備常常需要使用大量不同標準的測試信號。除了如GSM、3GPP FDD 和LTE等無線通信標準外，*的芯片組也支持如NFC、Bluetooth?或WLAN等互聯系統。
當涉及以低成本提供每種標準的信號，以及涉及授權在R&S?SGT100A上生成符合這些標準的測試信號時，波形套件是理想解決方案。例如，5種信號的波形套件能夠生成用于GSM、EDGE、3GPP FDD、HSPA+和LTE的每一種信號，來測試放大器。
?易于集成到測試裝置的多種遠程控制接口
除了USB和GigabitLAN以外，R&S?SGT100A還配有PCIe接口，用于計算機遠程控制。這極大提高了遠程控制指令的數據吞吐量，加快了波形下載速度，大大縮短了那些用于改變電平、頻率或數字信號的各種指令的設置時間。
1）出廠前R&S?SGT100A被校準到*高6 GHz。如果在某個更靠后的時間點升級該發生器，建議將其重新校準到*高6 GHz。
