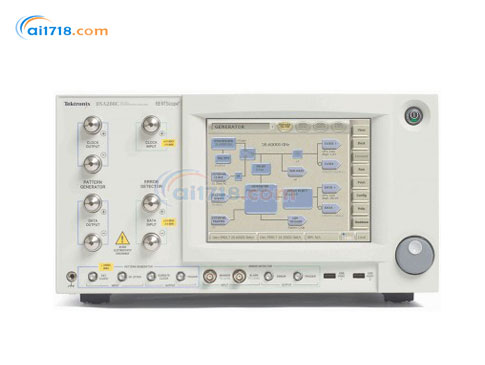

美國TEKTRONIX　BSA125C誤碼率測試儀

型號：BSA125C誤碼率測試儀

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） BSA125C誤碼率測試儀由愛儀器儀表網代理，本產品是為測量串行數據系統的信號完整性提供了全新的方式的誤碼率測試儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?BERTScope?誤碼率測試儀系列為測量串行數據系統的信號完整性提供了全新的方式
?將眼圖分析與BER碼型生成結合起來，使誤碼率檢測更快、更準確、更全面
?BERTScope?誤碼率測試儀系列可方便隔離問題字節和碼型序列，然后使用七種*誤碼分析功能，進一步展開分析，提供前所有未的統計測量深度
?高達28.6 Gb/s 的碼型發生、誤碼分析和BER 測試能力
?經校準的集成經校準的集成壓力生成技術，滿足多種標準壓力接收機靈敏度和時鐘恢復抖動容限測試要求
?擴展頻譜時鐘
?PCIe 2.0和3.0接收機測試
?IEEE 802.3ba和32G光纖通道測試
?碼型生成和誤碼分析、高達28.6 Gb/秒的高速BER測量
?集成的壓力發生器用于受壓眼圖靈敏度(SRS)和抖動容限一致性測試
?集成的BER關聯眼圖分析，并提供 PCI Express、USB、SATA和其他通信標準的通過/不通過模板
?在PRBS 31及高達28.6 Gb/秒的其它數字信號上進行誤碼定位和BER輪廓分析
?選配抖動分離及定位功能可以在 DUT 輸入上快速進行抖動分解，準確進行壓力校準
?可選的數字預加重處理器在碼型發生器提供的數據上提供用戶控制的預加重
?可選的時鐘恢復單元提供*大 28.6 Gb/s 的時鐘恢復

產品特點：
?在一臺儀器中同時提供生成和分析功能，為當今的第三代串行和IEEE802.3ba、32GFC通信標準提供接收機BER一致性測試
?測試信號的數據速率、應用的壓力和數據碼型都可以隨時更改且彼此獨立，允許多種信號變化來測試芯片組/系統靈敏度
?與其它BERT不同，提供熟悉的測試結果眼圖，并與標準特定的模板進行對比，增強調試體驗
?通過BER迅速了解信號完整性。誤碼定位提供了詳細的BER碼型靈敏度，加快了確定性與隨機性 BER 誤碼的識別
?用三角測量法快速有效地確定長碼型 PRBS31 抖動結構圖形表示讓抖動分析更全面、跟進更簡單
?可以使用PCI Express、10GBASE-KR、SATA、40GBASE-KR4、100GBASE-CAUI標準信號進行測試
?根據高速串行和通信系統標準，進行一致性測試及準確的眼圖分析
?抖動裕量(Margin)測試、抖動容限一致性模板測試
?快速輸入上升時間/高輸入帶寬錯誤檢測器，準確分析信號完整性
?物理層測試套件，支持模板測試、抖動峰值、BER輪廓和Q因子分析，使用標準或用戶自定義抖動容限模板庫進行全方位測試
?集成的眼圖和BER相關分析
?專利的誤碼定位分析技術，迅速了解BER性能限制，評估確定性誤碼與隨機性誤碼
?執行詳細的碼型相關誤碼分析，執行誤碼突發分析或無誤碼間隔分析

產品應用：
?設計驗證包括信號完整性、抖動和時序分析
?對高速串行系統、復雜設計的性能測試
?串行數據流和高性能網絡系統認證測試
?設計/ 驗證高速I/O 組件和系統
?信號完整性分析- 模板、峰值抖動、BER 輪廓、抖動分離及定位(Jitter Map)和Q因子分析
?設計/ 驗證光發射接收機

	特性	說明
數據輸出	數據率范圍
	BSA85C	0.1-8.5 Gb/s
	BSA125C	0.1-12.5 Gb/s
	BSA175C	0.5-17.5 Gb/s
	BSA260C	1-26 Gb/s
	BSA286C	1-28.6Gb/s
	碼型格式	NRZ
	極性	正常或反相
	可變交叉點電平范圍	25 to 75%
	碼型
	硬件碼型	工業標準的PRBS碼型: 2n – 1 where n = 7, 11, 15, 20, 23, 31
	RAM 碼型
	BSA85C BSA125C BSA175C BSA260C BSA286C	128位~128Mb 每個A/B 頁面中A 或B各有32Mb，共兩組A/B 頁面。單頁面*大128Mb
	碼型數據庫	基于K28.5 或CJTPAT 碼型的SONET/SDH, Fibre Channel 碼型; 2n 碼型，n=3,4,5,6,7,9; 2n標記密度碼型, n=7,9,23;其他
	誤碼插入
	長度	1,2,4,8,16,32,64 長度突發序列
	頻率	單詞或者重復
數據時鐘幅度	配置	差分輸出，差分每一路可獨立設置端接、幅度和偏置
	接口	DC 耦合，50 歐姆反向端接。APC-3.5 連接器可選校準到75歐姆端接，其他阻抗通過面板輸入可更換的Planar Crown適配器，可換為其他類型連接器
	預設邏輯電平	LVPECL, LVDS, LVTTL, CML, ECL, SCFL
	端接電壓	–2V ~ 2V 預設值：1.5V，1.3V，1.0V，-2V，AC 耦合
	允許的幅度、端接和偏置電壓
時鐘/數據延遲	范圍	(以下情況全部大于1比特周期)
	≤ 1.1GHz	30ns
	> 1.1GHz	3ns
	分辨率	100fs
	自校率	在時間測量時，當溫度或者比特率改變，推薦進行儀器自校準,校準過程小于10s
外部時鐘輸入	頻率范圍
	BSA85C	0.1 to 8.5GHz
	BSA125C	0.1 to 12.5GHz
	BSA175C	0.5 to 17.5GHz
	BSA260C	1 to 26GHz
	BSA286C	1 to 28.6GHz
	定額功率	900mVpp (+3dBm)
	*大功率	2.0Vpp (+10dBm)
	回波損耗	優于 –6dB
	接口	50 歐姆SMA 母頭，DC 耦合，可選的端機電壓
子速率時鐘輸出	頻率范圍	0.125到3.125GHz(STR 選項可到12.5GHz)
	幅度范圍	額定電壓1Vp-p，偏置0V
	跳變時間	<500ps
	接口	SMA 母頭, 50 歐姆, DC 耦合, 端接電壓0V
觸發輸出	*小脈沖寬度	128 個時鐘周期(模式1) 512 個時鐘周期(模式2)
	跳變時間	<500ps
	抖動(p-p,數據到觸發)	<10ps, 典型值(BSA175C、 BSA260C和 BSA286C)
	輸出幅度	>300mVp-p,偏置 650mV
	接口	50歐姆 SMA 母頭
碼型啟動輸入	邏輯電平	LVTTL (<0.5V 低, >2.5V 高)
	門限電平	+1.2V 典型值
	*大非損傷輸入電壓范圍	–0.5V to +5.0V
	*小脈沖寬度	128 連續時鐘周期
	*大重復率	512 連續時鐘周期
	接口	SMA 母頭， >1K 歐姆阻抗，端接到0V

型號	說明	最大位速率
BSA85C	系列誤碼率測試儀	8.5 Gb/s
BSA125C	系列誤碼率測試儀	12.5 Gb/s
BSA175C	系列誤碼率測試儀	17.5 Gb/s
BSA286C	系列誤碼率測試儀	28.6 Gb/s
