LINAX PQ5000MOBCL便攜電能質量分析儀 產品介紹：

Linax PQ5000移動式電能質量計系列是根據PQ3000和PQ5000系列的技術規范監測供電質量的，使用PQ-EASY生成報告。也可自通過WEB瀏覽器訪問設備IP地址直接從測量設備中取得數據生成網絡質量的統計報告。報告滿足EN50160、IEC61000-2-2、IEC61000-2-4和IEC610002-12、GB/T（中國）和IEEE519標準。此外，還可以輸入和選擇單獨的限值標準。統計觀測的時間范圍可由用戶靈活設定，但要符合標準要求，不得少于7天。客戶可以從獨有的PQ-Easy報告中看到三種不同圖表：符合性概述、帶有統計詳細信息的概述或帶有統計詳細信息的概述以及事件概述。客戶還可以在PQ-Easy報告生成的報告中添加自己的公司徽標。可通過集成的WLAN或LAN接口與筆記本電腦、臺式機、平板電腦或智能手機進行數據分析和狀態報告通信。可以通過csv文件導出加載配置文件、波形和事件列表的數據。在測量過程中，設備不需要任何外部通信，因為啟動/停止控制可以直接在設備上完成。這意味著即使在不能使用LAN或WLAN的應用程序環境中也可以使用它。

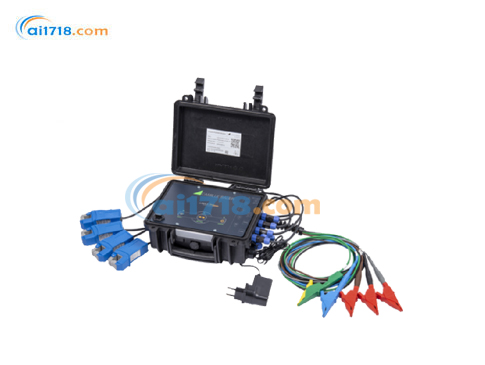

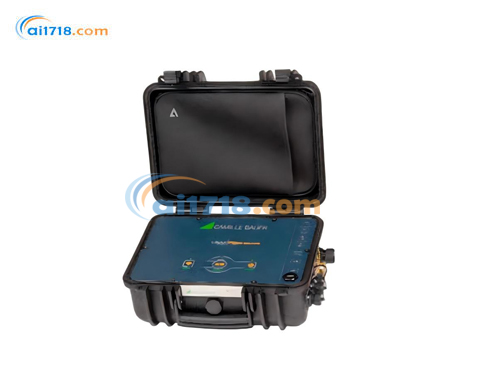

Linax PQ5000移動設備安裝在一個堅固防水的可鎖定外殼中。單獨的電流測量通過電流鉗組或羅氏線圈進行。電壓通過帶保險絲的分接頭直接測量。作為可訂購選項，可添加GPS時間同步1/3，以顯示具有正確時間戳的現場測量數據。
瑞士認證級便攜式電能質量和能耗監控分析儀，用于統計評估供電質量，記錄事件，對于電能質量整改提升評估，通過能源管理節省電費。

具有安全連接的遠程訪問功能
我們在越來越多地應用中發現，使用便攜式設備進行的測量也被用作遠程操控的一部分。這種遠程操作需要有一個合格的人在現場進行電氣安裝的測量，而且還需要有人在上的某個地方開始和結束測量系列并通過互聯網保存測量數據。因此，這*提出了如何安全地實現這種類型的應用的程序問題。為了解決這一點，Camille Bauer Metrawatt引入了安全網關接入SIM卡，這使得可以在任何時間、任何地點通過VPN隧道進行遠程測量。此外，實時數據，如事件記錄器、能源流量數據、中期報告、*報等，可以在任何時間安全地查看，從而可以及早檢測到電源的電能質量。而且不需要外部軟件*可以生成遵從性報告，例如生成EN50160的報告。*后，使用VPN連接可以很容易地將測量數據備份到另一個位置。

具有可編輯的事件記錄功能
除了現有的標準之外，客戶越來越多地個性化的評估和分析電能質量數據的結果。這使得Camille Bauer Metrawatt AG公司引入了一些新功能。例如，根據EN50160、IEC61000-2-2、GB/T、IEEE519、客戶具體協議等對統計合格評定的基于時間的監控，現在可以縮短為10分鐘，這是基于現有標準對電能質量進行短期監控。為了使事件讀取更加方便，在未來用戶將能夠參考可編程的記錄時期配置輸出圖形。這包括PQ事件觸發前的RMS值在≤1s和觸發后的RMS值在≤180s。此外，可以對觸發前≤1s和觸發后≤5s的采樣值進行參數化。然后可以在web瀏覽器中直接放大事件，并允許以更高的分辨率更好地讀取相關值。所有上述屬性都可以在LINAX PQ設備的顯示器上以用戶友好的方式直接輸入(如果顯示可用)。使用PC、筆記本電腦、平板電腦或智能手機，在集成的web瀏覽器中直接做到這一點甚至更容易。所有這些都不需要復雜和昂貴的附加軟件。

特定保護措施實現IT安全
LINAX PQ5000-MOBILE已引入新的保護機制，以減少數據盜竊、數據操縱和濫用等威脅。其中包括基于角色的訪問權限，可以防止對各種函數、視圖和數據的不必要訪問。“審計日志”功能記錄其他與安全相關的進程，并將它們安全地存儲在系統日志記錄器上。此外，可以使用Syslog協議將審計日志的內容傳輸到中央服務器，以便進行網絡監視。訪問授權也可以限制為*多10臺具有訪問權限的計算機。基于web的設備訪問也可以通過https通道進行。在這里，在證書的幫助下對消息進行加密和解密，該證書由Camille Bauer Metrawatt提供，也可以使用客戶證書。綜合起來，這些特定的保護措施保證了高度的安全性，同時仍然確保了應用程序中*大的可能的可變性

PQ5000-MOBILE便攜電能質量分析儀 產品規格

輸入

• 正常電壓：57.7…400 V??，100…693 V??
• *大電壓：520 V??，900 V??（正弦波）
• 過載能力：520 V??，900 V??（持續）；800 V??，1386 V??，10×1 秒，間隔 10 秒
• 正常頻率：42…50…52 Hz，50.5…60…69.5 Hz
• 電流傳感器：取決于設備型號
• 羅氏線圈：2000 A
• 電流鉗：10 A、100 A 或 1000 A
• 采樣速度：18 kHz

供電

• 供電電壓：100…230 V AC/DC
• 功耗：≤20 VA

接線方式

• 單相
• 分相（兩相系統）
• 3 線或 4 線平衡負載
• 3 線不平衡負載，阿隆連接
• 3 線或 4 線不平衡負載

基本精度（未考慮電流傳感器帶來的額外不確定性）

• 電壓、電流：±0.1%
• 功率：±0.2%
• 功率因數：±0.1°
• 頻率：±0.01 Hz
• 不平衡度 U、I：±0.5%
• 諧波：±0.5%
• THD U、I：±0.5%
• 有功電能：Class 0.5S（IEC/EN 62053 - 23）
• 無功電能：Class 0.5S（IEC/EN 62053 - 24）

接口

• 以太網（ETHERNET）
  • 標準：Standard
  • 物理層：Ethernet 100Base TX；RJ45 接口
  • 模式：10/100 MBit/s，半雙工 / 全雙工，自動協商
  • 協議：Modbus/TCP、http、NTP（時間同步）
• WLAN 連接
  • 標準：Standard
  • 連接方式：通過 USB 接口
• 參考時間：內部時鐘
• 時鐘精度：±2 分鐘 / 月（15 至 30℃）
• 同步：via NTP 服務器或 GPS

環境溫度及其它

• 操作溫度：-10 至 +15、+15 至 +30、+30 至 +55℃
• 保存溫度：-25 至 +70℃
• 溫度影響：每 10 K 為 0.5× 基本不確定度
• 長時間偏移：0.5× 基本不確定度 / 年
• 其它：Application group II（IEC/EN 60688）
• 相對濕度：<95%，無冷凝
• 使用高度：≤2000 m 海拔高度（NN 為海平面）

安全

• 安全等級：II（保護絕緣，電壓輸入通過保護阻抗）
• 污染等級：2
• 防護等級：IP65（封閉外殼）
• 測試等級：600 V CAT III / 300 V CAT IV
