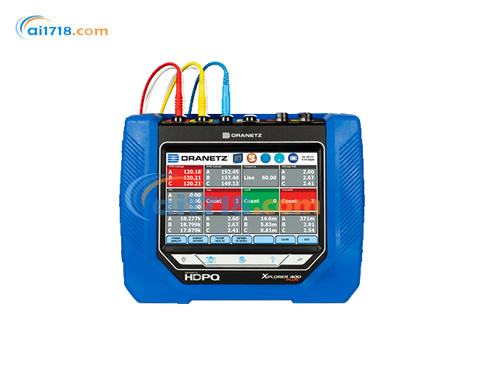

Dranetz HDPQ Xplorer-400 Plus（便攜式）電能質量分析儀提供了 Dranetz 或任何其他可用 PQ 分析儀的價值和技術的*佳組合！ 它包括 Dranetz HDPQ Xplorer  Plus 的所有功能，但增加了 400Hz基頻測試！

DranetzHDPQ®Xplorer-400 Plus符合所有當前行業標準，包括IEC61000-4-30A第三版、IEC61000-4-7、IEEE1159、IEEE519：2014和更多。它通過使用一系列符合標準的和可定制的操作模式，同時捕獲和顯示數千個參數。獨特的測量能力包括通過峰值、波形、均方根差分觸發方法捕獲中低頻瞬態。應用程序包括通用PQ、需求和能量監測、電容器評估、諧波和非正弦波形故障排除等。

Dranetz HDPQ Xplorer-400 Plus使用戶可以通過任何智能手機、平板電腦、移動電腦、筆記本電腦以及傳統筆記本電腦和筆記本電腦遠程查看數據和更改設置。只要連接儀器，關閉機柜到“安全”環境，使用VNC接口和DranView7軟件，或者通過以太網使用我們DranetzAppleHDPQ或安卓應用程序，從任何地方連接儀器進行遠程控制。


HDPQ Xplorer 400 Plus電能質量分析儀特點
檢測和記錄電壓暫降/跌落、驟升、中斷、瞬變、諧波、閃爍、RVC和更多指標是否符合和超過行業標準
IEC61000-4-30第三版A級電能質量標準（證書）—來自聲譽制造商的可靠測量
電能質量、需求和能源分析-完成電力監測調查
測量、記錄、觸發功率參數，如V、I、W、VA、VAR、PF、需求、能源等
7英寸彩色，觸摸式液晶顯示屏
彩色電纜和連接器面板-安全、方便和易于使用
Dranview7軟件-功能強大的數據分析、報告和遠程控制
遠程控制和數據下載用的以太網通信接口--安全和高效
測試50/60Hz和16/25Hz頻率信號
也可提供帶相位電源的IP65機柜型-參見Dranetz HDPQ XplorerSP
出廠保修期為3年
在我們的ISO9001：2015認證工廠制造

Dranetz HDPQ-Xplorer-400 Plus便攜電能質量分析儀產品特色

Dranetz HDPQ Xplorer-400+-精密測量
高清晰度電能質量和能量監測-1000Vrms，交流/直流，512個采樣點/周波
8個通道，4個電壓和4個電流
先進的PQ-符合IEC61000-4-30A級Ed3和IEEE1159標準
諧波——IEC61000-4-7，IEEE519：2014
瞬態功能——V&I波形觸發器。遠遠超出了PQ標準的要求
觸發前后10000個錄波
EN50160Ed3版
電機應答器模塊®
Dranetz HDPQ Xplorer-400+-通信接口
以太網、USB、藍牙——可選配置
VNC從Dranview7或第三方應用程序
蘋果和安卓應用程序，具有實時計量和報*儀表板
Dranetz HDPQ Xplorer-400+-安全和堅固
電弧閃光燈的安全保護
UL/CUL，CE認證
堅固的外殼，易于抓握，減震
電源電纜固定器和電線管理系統
跌落測試至6英寸
自動電路檢測并反饋儀表的正確連接
Dranetz HDPQ Xplorer-400+-用戶界面
7”WVGA彩色觸摸顯示屏
自動設置-PQ、需求和能源
由圖標驅動的類似平板電腦的GUI，有任務欄快捷方式和一個儀表板
Dranetz HDPQ Xplorer-400+——高效
迷你報告-屏幕快照，XML文件。很容易上傳和發電子郵件！
電能質量和能源儀表盤的實時報*
更大的顯示，更高效的本地分析
查看DV7電能質量分析軟件
修復工具包-使用DV7糾正接線、CT變比、時間錯誤等問題Dranview計算諧波和其他參數

Dranetz HDPQ-Xplorer-400 Plus便攜電能質量分析儀技術參數：

Dranetz HDPQ Xplorer-400+-測量參數
4路差分電壓：16位分辨率
0-1000Vrms，交流/DC，+/-0.1%讀取+/-0.05%FS
IEC61000-4-30A類Ed3：60-1000Vrms，±，0.1%，Udin的0.1%，范圍為10%~，Udin的150%
瞬態值-0-1414Vpk，+/-。占Udin的2%
4路電流：512個采樣點/周期，16位分辨率
測量范圍(rms)探頭和相關，AC/DC，+/-0.1%讀取+/-0.05%FS
瞬態：跟電流傳感器量程有關
頻率：10秒的窗口
16-25Hz、42.5-69Hz、+/-0.01Hz
失真-200ms，3秒，10個min窗口
Vthd：0-*，+/-5%為V>=1%Vnom，
Vthd：直流，2-127，+/-5%V>=1%Vnom
Ithd：0-*，+/-5%為I>=1%Inom，
THD：DC，2-63，+/-5%I>=1%Inom

其他
Pst-10分鐘：0.2-10，+/-0.05@Pst=1
Plt-2小時：0.2-10，+/-0.05@Pst=1

通用技術規范
Dranetz HDPQ Xplorer
尺寸：（10英寸寬x8英寸高x2.75英寸d）、（25.4厘米x20.3厘米x7.0厘米）
重量：4.2磅，2公斤
工作溫度：0至50攝氏度（32至122華氏度）
儲存溫度：-20至60攝氏度（-4至131華氏度）
濕度：10-90%不冷凝
交流適配器（12V）：100-240Vac50/60Hz

時鐘的精度和分辨率
內部溫度：+/-1秒/天，平均溫度為25攝氏度
NTP：+/-10毫秒
GPS：+/-1毫秒

電池容量和充電時間：
Dranetz HDPQ Xplorer-400+：3小時運行時間
內存大小：4GB

顯示器：
7”WVGA彩色圖形，基于圖標的觸摸式液晶顯示屏，LED背光

語言：
英語、德語、西班牙語、法語、意大利語、瑞典語、芬蘭語、波蘭語、漢語（繁體和簡體）、泰語、韓語

通信
帶無線WIFi功能以太網
藍牙（可選）
USB(OTG技術)
VNC遠程控制軟件
安卓和蘋果的應用程序

易用性功能
自動設置-在幾秒鐘內開始監控！
預編程的監控模式—針對各種應用程序的預配置的設置
儀表板—電源質量、需求和能源—立即了解記錄何時發生的事件
同時進行電能質量、需求和能源監測
迷你報告-采用屏幕快照，可以上載到您的電腦，并包括在報告中，附加到電子郵件等。

標準
電能質量
IEC61000-4-30A類產品3版3
IEEE1159：2009

電功率
IEEE1459：2000

諧波測試
IEC61000-4-7*類：版本2（2008）
IEEE519：2014

電壓測試
IEC61000-4-15：版本2（2010）
IEEE1453：2011年

合規性/測試
en50160：2010

計算出的參數
功率/能源，12次采樣
實功率(W)-P：滿足0.2S要求，范圍探頭
表觀功率(VA)—S：滿足0.2S要求，范圍探頭
無功功率(var)—Q：滿足0.2S要求，依賴于范圍探頭
功率因數（W/VA）-“true”-1到0到1
位移PF-1到0到1
需求(W)：滿足0.2S要求，范圍探頭
能量(Wh)：滿足0.2S要求，取決于范圍探頭

Dranetz HDPQ-Xplorer-400 Plus便攜電能質量分析儀產品應用：
電能質量調查和診斷
變電站監測
能源管理和負荷調查
數據日志記錄
諧波分析
合規性測試
閃變測試
新能源生產-太陽能、風電池板串、電池、逆變器、電力互聯
電容器測試

產品附件
交流CT卡鉗
3相交流柔性探頭
單相交流柔性探頭
4相交流柔性探頭套裝
交流/直流電流探頭
Dranview7軟件
