GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

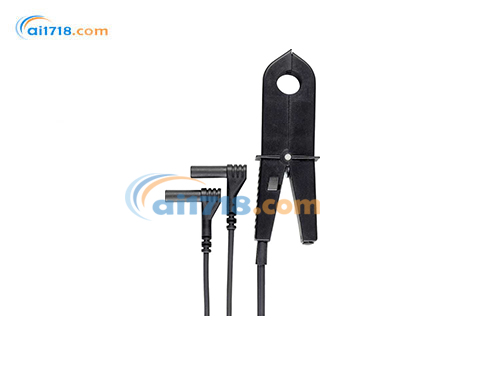

德國GMC-Instruments WZ12系列電流鉗形表由愛儀器儀表網代理，該產品是一款電流傳感器鉗?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
WZ12系列電流鉗形表產品特點
標稱電流 A AC 0,01-100
CAT@..V III 300
橫截面直徑 15 毫米
靈敏度 0.1 mV/mA
頻率范圍 45..65 ..500Hz
固有誤差±（%vM+mA）1.5%+1mA
可選測量范圍
標稱電流A AC CAT @..V 交叉 ? 毫米 靈敏度頻率范圍固有誤差.±(%vM+mV)
1毫安-15A III 15 1毫伏/毫安 48..65 3% +0.15毫安
1A -150A 300 1mV/A ..500Hz 2%+0.1mA
| 參數/型號 | WZ11 | WZ12 |
|---|---|---|
| 測量范圍 | 15…180 A |
10 mA…100 A 1 A…150 A |
| 頻率范圍 |
45…65 Hz （400 Hz可選） |
45…65 Hz （500 Hz可選） |
| 變比 | 1000:1 |
100 mV/mA 1 mV/mA |
| 輸出負載 | <50 Ω |
>1 MΩ >10 kΩ |
| 參考誤差 |
±3%讀數 ±2%讀數±0.1 A |
±1.5%讀數±1 mA ±2.5%讀數±1 mA |
| 溫度影響誤差 | ±3%讀數/10K | ±1.5%讀數/10K |
| *大過載 |
連續360 A 瞬態900 A |
200 A 500 A |
| 開路電壓 | *大15 V | *大27 V |
| 安全等級 |
IEC 61010-1 CAT III 600V |
IEC 61010-1 CAT III 600V |
| 防護等級 | IP 40 | IP 40 |
| WZ11 | 15…180 A | 1000:1（電流輸出） |
| WZ12 |
10 mA…100 A 1 A…150 A |
100 mV/mA（電壓輸出） 1 mV/mA（電壓輸出） |
| Clip 0100S | 1 mA…15 A | 1 mV/mA（電壓輸出） |
| 參數 | WZ11/WZ12 |
|---|---|
| 工作頻率 | 45…65 Hz（400 Hz需定制） |
| 溫度影響誤差 | ±3%讀數/10K（21…25℃基準） |
| 類別 | WZ11 | WZ12 |
|---|---|---|
| 輸出負載阻抗 | <50 Ω |
>1 MΩ >10 kΩ |
| 開路電壓峰值 | ≤15 V | ≤27 V |
| 絕緣耐壓測試 | 5.55 kV（1分鐘） | 5.55 kV（1分鐘） |
| 參數 | WZ11 | WZ12 |
|---|---|---|
| 外形尺寸（長×寬×高） | 50×30×135 mm | 40×26×120 mm |
| 重量 | 約180g | 約170g |
| 接線方式 | 端子連接 | 端子連接 |
| 電纜長度 | 1.5 m（標準） | 1.5 m（標準） |
| 條件 | WZ11/WZ12 |
|---|---|
| 工作溫度范圍 | -10℃…+40℃ |
| 存儲溫度范圍 | -20℃…+70℃ |
| 相對濕度 | ≤80%（無冷凝） |
| 防護等級 | IP 40（防塵/防濺水） |
|
WZ12系列電流鉗形表產品規格文檔 |
|
