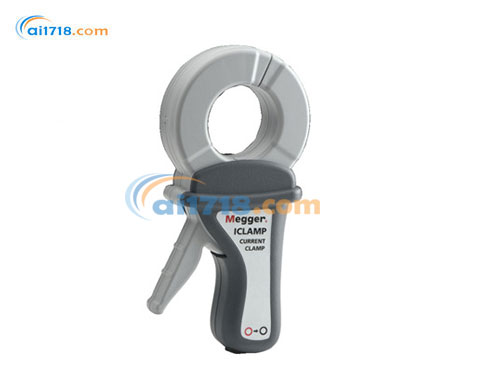

美國MEGGER　ICLAMP 1000A交流電流鉗表

型號：ICLAMP 1000A交流電流鉗表

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER ICLAMP 1000A交流電流鉗表由愛儀器儀表網代理，本產品可以與專用接地測試儀DET3TC、DET4TC和DET4TCR以及多功能測試儀MFT1735一起使用，執行附棒技術（ART）。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

ICLAMP 1000A交流電流鉗表簡介：
?ICLAMP可以與專用接地測試儀DET3TC、DET4TC和DET4TCR以及多功能測試儀MFT1735一起使用，執行附棒技術（ART）。
?ICLAMP也可以組合VCLAMP使用，用于DET4TC、DET4TCR和MFT1735執行無樁測試。
?MFT1730和MFT1735的控制開關扭到鉗表位置時，ICLAMP可用于測量從1 mA至1000 A的電流。

ICLAMP 1000A交流電流鉗表特點：
?CATIV 600V安全等級的1000A交流電流表
?額定1Ω負載下1mA/1A靈敏度
?鉗口可容納直徑52mm的電纜
?輸出端過電壓保護
?適合泄露電流的測試

ICLAMP是非接觸式感應電流表，易于使用，可與以下儀器配合：
?電能質量分析儀
?示波器
?電機測試儀
?帶電流表接口的接地電阻測試儀
?附棒技術
?無樁測試
?數據記錄器
?數字萬用表

ICLAMP 1000A交流電流鉗表用途
?ICLAMP用于夾住一個單相設備并測試其通過的電流。注意，測試時不要將中性點包含在夾鉗中，因為相反方向的電流產生磁場的會相互抵消。在測試多相電流的時候應該講每相的夾鉗保持盡可能遠的距離，從而保證測試質量。
?量程為1 A的電流表可直接與ICLAMP連接，1000 A的電流會在電流表中產生1 A的讀數。
?1 A的一次側電流會在ICLAMP輸出端產生1 mV的電壓，加載1 Ω的額定負載上。所以如果使用萬用表，需要使用mV的量程。Megger的DET3TC、DET4TC和DET4TR等儀器需要確保輸入電阻和測試電路滿足1 mV – 1 V的量程和20 A的輸入電流限制。
?如果使用的是有效值萬用表，電壓讀數會由于ICLAMP的精度和波峰因數的關系也是有效值。

規格
電流變比	1000:1
靈敏度	1 mA/A
輸出信號幅值和相位精度
一次側電流	輸出信號精度	輸出信號相移
1 mA – 100 mA	≤1% + 5 μA	未標明
0.1 A – 1 A		≤0.7°
1 A – 10 A
10 A – 100 A	≤0.5%
100 A – 1000 A	≤0.3%
*除非特別標注，默認的環境為：22±3℃，50%相對濕度，工頻正弦波，無直流分量，中心導體，外部磁場

連續電流	1000 A at ≤ 500 Hz 100 A at >500 Hz
頻率范圍	15 Hz – 10 kHz
波峰因數	2000 A峰值以內≥6 （300 A有效值）
波峰因數所引起的誤差	1CF≤4時≤1%
額定負載阻抗	≤1 Ω（負載電阻）
輸出電壓	≤ 28V峰值（電子限制器）
頻率影響因素	30 Hz – 5 kHz ≤ 0.25%
弧口內導體的位置所引起的誤差	≤ 幅值的0.3%
5 Ω以內負載影響因素	900 A以內滿足規格標示精度超過900A ≤幅值的0.25% 相位差≤0.1°
DC漂移誤差	20 A直流電流以內≤2%
工作電壓	≤ 600 V 有效值
環境
運行溫度和濕度	-20 °C 到 +50 °C, <85% RH -4 F 到 +122 F, <85% RH （夾口有污物或冰雪除外）
存儲溫度和濕度	-40 °C 到 +70 °C, <85% RH -40 F 到 +158 F, <85% RH
溫度影響	≤ 幅值的0.1% 相位與規格參數表述相同
濕度影響	與規格參數表述相同（夾口有污物或冰雪除外）
導體直徑	52mm
其他參數
外殼保護	夾口閉合時IP40
海拔	2000m
輸出端口	4 mm shrouded sockets
電氣安全	IEC 61010-1:2010 + IEC 61010-2- 030:2010 + IEC61010-2-032:2002
EMC	IEC61326-1
安全性	CAT IV 600 V 污染等級 2
重量	700g
尺寸	45 mm x 110 mm x 218 mm
