GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

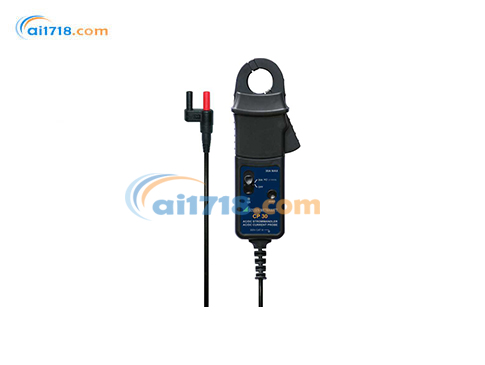

德國GMC-Instruments CP30/330電流鉗形表由愛儀器儀表網代理，該產品是一款交流/直流電流傳感器鉗，帶電壓輸出，適用于萬用表。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
CP30/330 和 CP1100/1800 AC/DC 電流探頭專為可靠、準確、非接觸式測量交流、直流和復雜波形電流而設計。利用先進的霍爾效應技術，他們可以準確測量電流。
CP30/330電流鉗形表技術特點
CP330型
測量范圍 0 ...30 / 300 A
分辨率 50 mA/100 mA
過載能力 600A（60秒）
溫度系數/°C ±0,1 % 讀數。
變比10mV/A、1mV/A
整體直流精度 ±1% 讀數 ±50/100 mA
頻率范圍 DC...20 kHz (-3 dB)
夾具開口 25 毫米
文章編號 Z202B
CP30型
測量范圍 0 ... 30 A (1)
分辨率 1 mA
過載能力500A
溫度系數/°C ±0,01% 讀數。
變壓比 100 mV/A
整體直流精度 ±1% 讀數 ±2mA
頻率范圍 DC...20 kHz (-1 dB)
夾具開口 25 毫米
文章編號 Z201B
1) DC 或 ACpk
工作電壓 300 V ACRMS 或 DC
rdg. = 測量值的讀數
| 參數名稱 | CP 30 | CP 300 | CP 1100 | CP 1600 |
|---|---|---|---|---|
| 測量范圍 | 30 ppm | 300 ppm | 1,100 ppm | 1,600 ppm |
| 分辨率 | 0.1 ppm | 1 ppm | 1 ppm | 1 ppm |
| 溫度系數 | 0.1 ppm/°C | 0.1 ppm/°C | 0.1 ppm/°C | 0.1 ppm/°C |
| 線性度 | <±1% 滿量程 | <±1% 滿量程 | <±1% 滿量程 | <±1% 滿量程 |
| 長期穩定性 | <±2% 滿量程/年 | <±2% 滿量程/年 | <±2% 滿量程/年 | <±2% 滿量程/年 |
| 響應時間 (T90) | ≤5 秒 | ≤5 秒 | ≤5 秒 | ≤5 秒 |
| 工作溫度 | 0°C ~ 50°C | 0°C ~ 50°C | 0°C ~ 50°C | 0°C ~ 50°C |
| 存儲溫度 | -20°C ~ 80°C | -20°C ~ 80°C | -20°C ~ 80°C | -20°C ~ 80°C |
| 預熱時間 | 1 分鐘 | 1 分鐘 | 1 分鐘 | 1 分鐘 |
| 輸出信號 | 0-10 V DC | 0-10 V DC | 0-10 V DC | 0-10 V DC |
| 負載電阻 | >10 kΩ | >10 kΩ | >10 kΩ | >10 kΩ |
| 電源電壓 | 12-24 V DC | 12-24 V DC | 12-24 V DC | 12-24 V DC |
| 功耗 | ≤30 mA | ≤30 mA | ≤30 mA | ≤30 mA |
| 防護等級 | IP65 | IP65 | IP65 | IP65 |
| 材質 | 不銹鋼外殼 | 不銹鋼外殼 | 不銹鋼外殼 | 不銹鋼外殼 |
| 安裝方式 | 壁掛式/管道式 | 壁掛式/管道式 | 壁掛式/管道式 | 壁掛式/管道式 |
| 環境溫度 | +22℃ ... +24℃ |
| 導體位置 | 位于傳感器水平面且幾何中心處 |
| 測量頻率 | 45 Hz ... 65 Hz |
| 條件 | CP 30/CP 330 | CP 1100/CP 1800 |
|---|---|---|
| 工作溫度 | 0℃ ... +50℃ | 0℃ ... +50℃ |
| 相對濕度 | ≤80%（≤31℃），線性降至≤40%（50℃） | ≤80%（≤31℃），線性降至≤40%（50℃） |
| 存儲溫度（無電池） | -20℃ ... +85℃ | -20℃ ... +85℃ |
| 海拔高度 | ≤2000米 | ≤2000米 |
| 部署環境 | 室內/室外（特定環境除外） | 室內/室外（特定環境除外） |
| 參數 | CP 30/CP 330 | CP 1100/CP 1800 |
|---|---|---|
| 尺寸（長×寬×高） | 194 mm ×74mm× 25 mm | 200 mm × 74 mm × 25 mm |
| 重量 | 320 g | 320 g |
| 電流鉗開口角度 | 25 mm | 32 mm |
| 型號 | 接口配置 |
|---|---|
| CP 30 | 1.5米電纜 + 2個4mm安全插頭（屏蔽雙向適配器） |
| CP 1100 | 1.5米電纜 + 2個4mm安全插頭（2個獨立彎插頭） |
| CP 330 | 1.5米電纜 + 2個4mm安全插頭（2個獨立彎插頭） |
| CP 1800 | 1.5米電纜 + 2個4mm安全插頭（2個獨立彎插頭） |
| 電池類型 | 9V堿性電池（PP3, MN 1604 或 IEC 6LR61） |
| 典型續航時間 | 30小時 |
| 自動關機功能 | 約10分鐘無操作后自動關閉以節省電量 |
|
CP30/330電流鉗形表規格文檔 |
|
