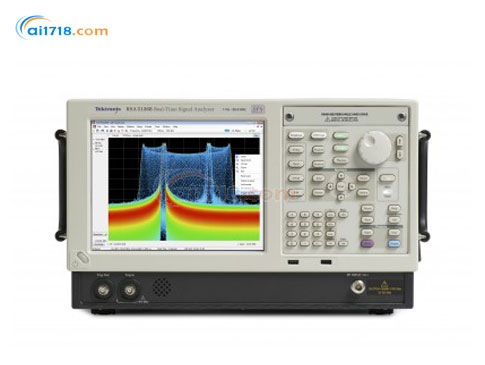

美國TEKTRONIX　RSA5115A頻譜分析儀

型號：RSA5115A頻譜分析儀

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） RSA5115A頻譜分析儀由愛儀器儀表網代理，本產品是提供了完成日常任務所需的測量信心和功能的頻譜分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?RSA5115A中檔頻譜分析儀將同類*佳的RF性能與高達165 MHz帶寬及第四代信號發生 DPX? 技術結合在一起
?為您的日常工作提供所需的測量信心和功能，并為困難的頻譜分析測量提供所需的動態范圍
?RSA5115A代替了傳統的高性能信號分析儀，提供了完成日常任務所需的測量信心和功能
?標配一系列完整的功率和信號統計測量功能
?通過RSA5115A儀器，可以在一臺儀器中同時獲得高性能頻譜分析儀功能、寬帶矢量信號分析儀功能以及實時頻譜分析儀獨特的觸發、捕獲、分析功能
?+17 dBm 三階交調點，2GHz
?±0.3dB *幅度精度至 3GHz
?顯示平均噪聲電平（DANL）： –142 dBm/Hz，26.5 GHz；–155 dBm/Hz，2 GHz；–150 dBm/Hz，10 kHz
?相位噪聲： –113 dBc/Hz，1 GHz；–134 dBc/Hz，10 MHz 載波頻率，10 kHz 偏置
?高分辨率和低噪聲高速掃描： 1GHz 掃描，10kHz RBW，<1s
?提供 26.5 GHz 內部預放大器： DANL 為 –167 dBm/Hz，1 GHz；–156 dBm/Hz，26.5 GHz

產品特點：
?通過實時信號處理技術縮短故障排查時間，增強設計信心
?高達每秒 292,000 個頻譜，每秒 50,000 個時域（零頻寬）波形
?掃描 DPX 頻譜能夠在整個頻率范圍內發現未知信號
?問題觸發歸零
?DPX Density? 觸發功能能在頻域內短至 3.7us 的單次事件上觸發，并區分連續信號與偶發事件
?在短至 20 ns 的復雜信號上實現*時間限定、欠幅和頻率邊沿觸發
?捕獲信號實現*寬*深
?25、40、85 或 110 MHz 采集帶寬
?110 MHz 帶寬時采集時間超過 7 秒
?寬帶預選濾波器，在直到 110 MHz 的整個分析帶寬中提供無像頻測量
?更多標準分析遠超您的期望
?測量包括信道功率、ACLR、CCDF、OBW/EBW、雜散搜索、EMI 檢測
?幅度、頻率、相位時間關系、DPX頻譜以及三維頻譜圖
?多域相關顯示
?可選性能提升價值
?* DPX 包括掃描 DPX、無隙 DPX 三維頻譜圖、DPX 零頻寬及實時幅度、頻率或相位
?*觸發 DPX 密度、時間限定、欠幅、頻率邊沿以及頻率模板
?AM/FM/PM 調制和音頻測量
?相位噪聲和抖動
?自動穩定時間測量（頻率和相位）
?20 多個脈沖參數測量包括上升時間、脈沖寬度、脈間相位以及脈沖響應
?通用調制分析，20 多種調制類型
?WLAN 分析 802.11 a/b/g/j/p、802.11n 和 802.11ac

產品應用：
?寬帶雷達和脈沖 RF 信號
?頻率敏捷通信
?寬帶衛星和微波回程鏈路
?教育

	RSA5103A	RSA5106A	RSA5115A	RSA5126A
頻率范圍	1 Hz - 3 GHz	1 Hz - 6.2 GHz	1 Hz - 15 GHz	1 Hz - 26.5 GHz
實時采集帶寬	25 MHz, 40 MHz, 85 MHz, 110 MHz	25 MHz, 40 MHz, 85 MHz, 110 MHz	25 MHz, 40 MHz, 85 MHz, 110 MHz	25 MHz, 40 MHz, 85 MHz, 110 MHz
* POI 的*短事件時長	3.7 μs	3.7 μs	3.7 μs	3.7 μs
SFDR（典型）	75 dBc	75 dBc	75 dBc	75 dBc
觸發模式	自由運行、觸發、快幀	自由運行、觸發、快幀	自由運行、觸發、快幀	自由運行、觸發、快幀
觸發類型	功率（標配）、頻率模板（選項 52）、頻率邊沿、DPX 密度、欠幅、時間限定（選項 200）	功率（標配）、頻率模板（選項 52）、頻率邊沿、DPX 密度、欠幅、時間限定（選項 200）	功率（標配）、頻率模板（選項 52）、頻率邊沿、DPX 密度、欠幅、時間限定（選項 200）	功率（標配）、頻率模板（選項 52）、頻率邊沿、DPX 密度、欠幅、時間限定（選項 200）
測量范圍	顯示的平均噪聲電平至*大可測量輸入
輸入衰減器范圍	0 dB 至 75 dB，步長 5 dB
*大安全輸入電平	平均連續（RF ATT ≥10 dB，預放大器關閉） +30 dBm 平均連續（RF ATT ≥10 dB，預放大器開啟） +20 dBm 脈沖 RF（RF ATT ≥30 dB，PW <10 μs，1% 占空比） 50 w
*大可測量輸入電平	平均連續（RF ATT：自動） +30 dBm 脈沖 RF（RF ATT：自動，PW <5 μs，0.5% 占空比） 75 W
*大 DC 電壓	±5 V
對數顯示范圍	0.01 dBm/div 至 20 dB/div
顯示分度	10 個分度
標記讀數分辨率	0.01 dB 參考電平相關，*小 0.001 μV
電平線性度	±0.1 dB（參考電平 0 至 –70 dB）
溫度范圍	工作狀態 +5℃ 至 +40℃ 儲存狀態 –20℃ 至 +60℃
暖機時間	20 分鐘
海拔高度	工作狀態高 3000 m（約 10,000 ft）非工作狀態高 12,190 m（40,000 ft）
相對濕度	工作和非工作狀態 90% RH，30℃ 訪問 DVD 時大 80% RH 無凝結，大濕球溫度 29℃
數據存儲	內部 HDD（選項 59)，USB 端口，DVD-R / CD-RW（選項 57），可移動 HDD（選項 56）
電源要求	90 VAC 至 264 VAC，50 Hz 至 60 Hz 90 VAC 至 132 VAC，400 Hz
功耗	450 W *大
尺寸	282473531mm
重量	29kg

型號	頻率范圍	100% POI 的最短事件時長	SFDR（典型）
RSA5103B	1 Hz - 3 GHz	2.7 μs	75 dBc
RSA5106B	1 Hz - 6.2 GHz	2.7 μs	75 dBc
RSA5115B	1 Hz - 15 GHz	2.7 μs	75 dBc
RSA5126B	1 Hz - 26.5 GHz	2.7 μs	75 dBc
