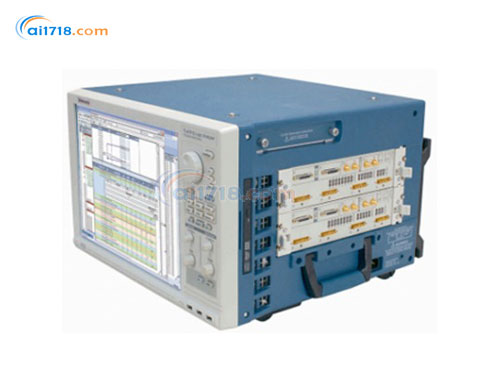

美國TEKTRONIX　TLA7AC3邏輯分析儀

型號：TLA7AC3邏輯分析儀

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） TLA7AC3邏輯分析儀由愛儀器儀表網代理，本產品是只需一只探頭，即可定位難檢錯誤的源頭的邏輯分析儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?模塊化TLA7000邏輯分析儀系列為當今*快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性
?只需一只探頭，即可定位難檢錯誤的源頭
?獲得方便易讀大顯示器所具備的可視性、快速的數據吞吐量以及模擬和數字信號的時間相關視圖
?泰克提供突破性的數字系統的分析工具
?使數字硬件和軟件設計人員的捕獲和分析的難以捕捉的，威脅產品開發時間表故障
?邏輯分析儀TLA7AC3提供您需要捕捉異常的速度
?加上對數據完整的、豐富的、直觀的顯示以及快速的數據吞吐量
?同時系列模塊的兼容性保護您的投資

產品特點：
?借助于所有通道上的較高采樣分辨率（*高20 ps）完全避免定時或狀態采集模式下的事件遺漏
?通過一個邏輯分析儀探頭同時采集數字和模擬信號，消除雙重探測
?避免了通過專用功能來手動搜索所有通道以顯示毛刺出現的時間和通道的需要
?利用能夠自動獲得斷續設置和保留違例的實時違例觸發功能避免耗時而復雜的電路輸出監測任務
?通過集中顯示時間相關的、集成的模擬與數字數據獲得全面的系統可視性
?通過多通道總線分析（使用示波器生成的眼圖）迅速發現信號完整性問題
?利用先進的測量輕松地總結您的設計效果，這些測量結果包括：頻率、周期、脈沖寬度、占空比以及邊沿計數
?通過簡單而直觀的觸發器設置快速隔離事件
?觸發器包括：通道邊沿、通道值、總線值、多群組值、毛刺、設置和保持違例，或者“在任何情況下觸發”

型號	通道	*大狀態時鐘速率	定時	定時分辨率
TLA7AC2	68 個通道	800 MHz	8 GHz	125 ps
TLA7012	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）	取決于所安裝的模塊（2 個模塊插槽）
TLA7AC3	102 個通道	800 MHz	8 GHz	125 ps
TLA7016	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）	取決于所安裝的模塊（6 個模塊插槽）
TLA7AC4	136 個通道	800 MHz	8 GHz	125 ps
TLA7BB2	68 個通道	1.4 GHz	50 GHz	20 ps
TLA7BB3	102 個通道	1.4 GHz	50 GHz	20 ps
TLA7BB4	136 個通道	1.4 GHz	50 GHz	20 ps
TL708EX	8 個 TekLink 儀器端口	-	-	-

探頭	說明
P6860	34 通道探頭，用于 TLA7000 邏輯分析儀；高密度壓縮技術；單端/差分時鐘，單端數據
P6910	34 通道通用探頭，用于 TLA7000 邏輯分析儀；單端/差分時鐘和數據；適合 0.100 in. 方針配置；飛線，焊接
P6960	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端數據，單端/差分時鐘
P6960DBL	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端數據，單端/差分時鐘；兩個后端連接器至 TLA 邏輯分析儀模塊，實現通過單個探頭頭部對信號進行雙探測
P6960HCD	34 通道 HCD 探頭電纜，用于 TLA7000 分析儀；用于 DDR 應用；單端數據，單端/差分時鐘；兩個后端連接器至 TLA 邏輯分析儀模塊，實現信號雙探測
P6960HS	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；適用于更高靈敏度應用；單端數據，單端/差分時鐘
P6962	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 2X Demux 優化；單端數據，單端/差分時鐘
P6962HCD	34 通道 HCD 探頭電纜，用于 TLA7000 分析儀；用于 DDR 應用；單端數據，單端/差分時鐘；四個 2x Demux（半通道）后端連接器至 TLA 邏輯分析儀模塊，實現信號雙探測
P6964	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 4X Demux 優化；單端數據，單端/差分時鐘
P6980	34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端/差分數據和時鐘
P6982	17 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 2x Demux 優化；單端/差分數據和時鐘
