德國GMC METRISO XTRA絕緣電阻測試儀由愛儀器儀表網代理，該產品為高精度設備，可測絕緣、低電阻及電壓，符合多標準，具智能濾波等功能，適配惡劣環境，支持數據存儲與報告生成。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

德國GMC METRISO XTRA絕緣電阻測試儀產品簡介

德國GMC METRISO XTRA絕緣電阻測試儀為高精度設備，可測絕緣、低電阻及電壓，符合多標準，具智能濾波等功能，適配惡劣環境，支持數據存儲與報告生成。

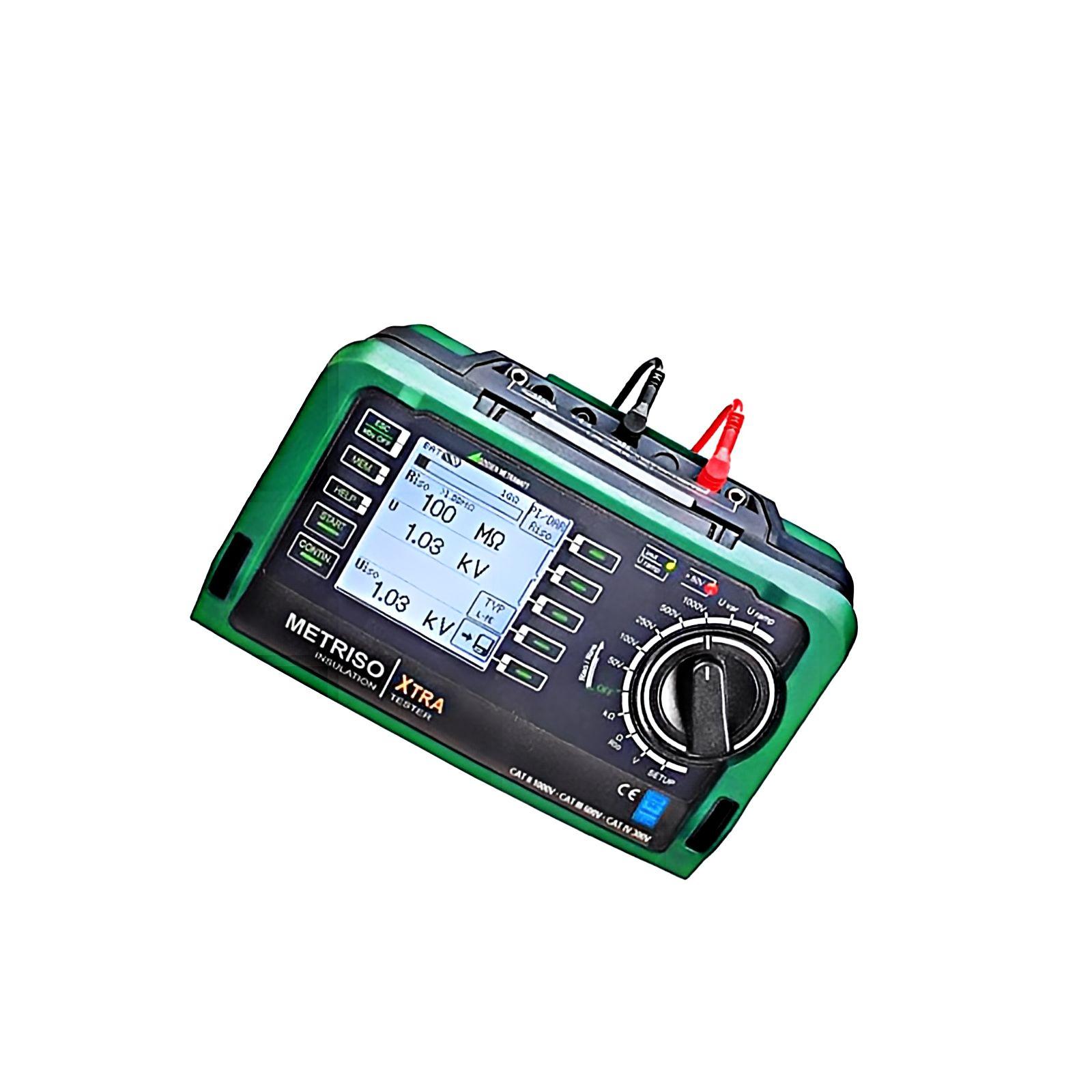

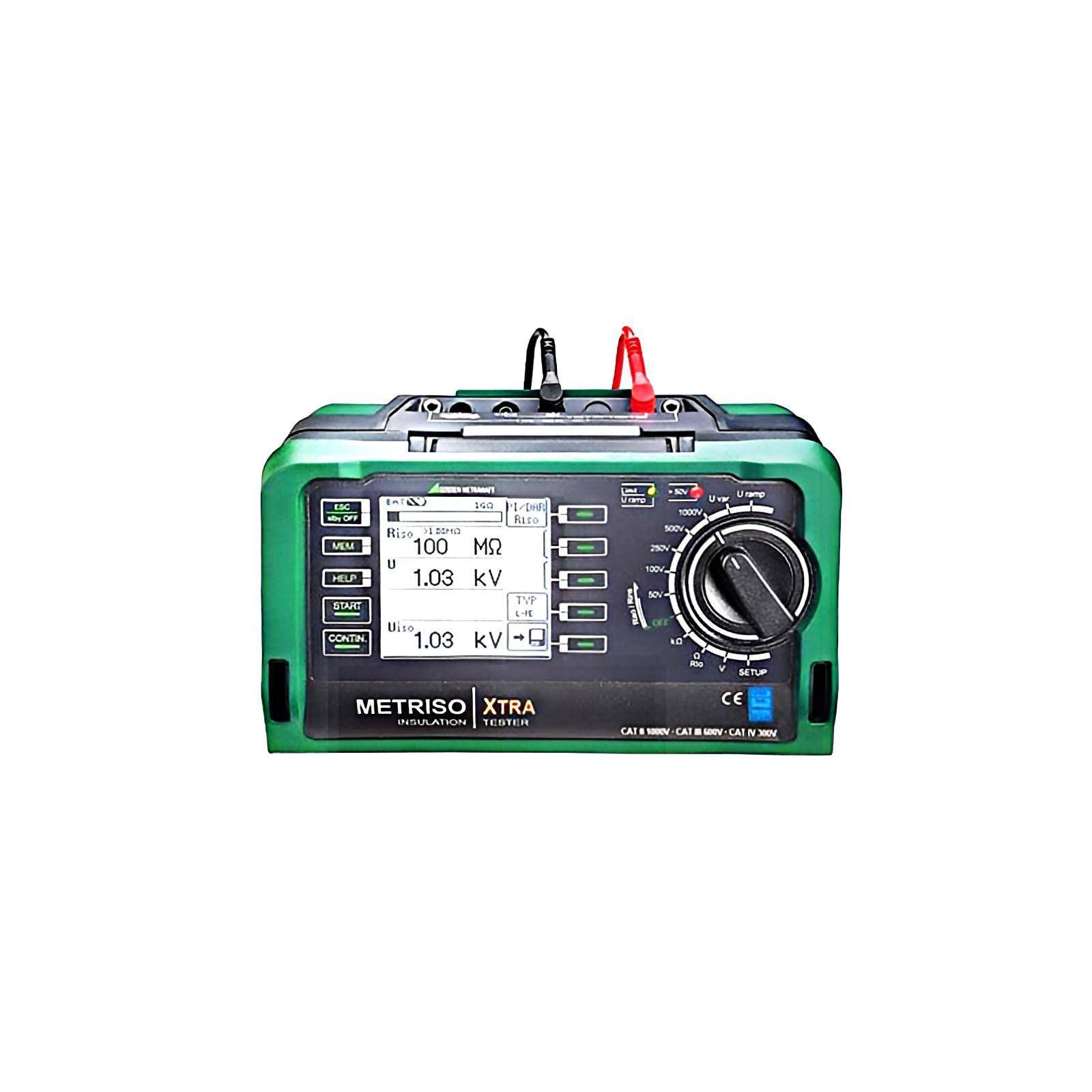

德國GMC METRISO XTRA絕緣測試儀/低電阻測試儀

核心功能與特性
絕緣測量（R???）
測試電壓：50V、100V、250V、500V、1000V（固定增量）；50-1000V（可變電壓）；50-1000V（斜坡電壓，可顯示擊穿電壓）
關鍵計算參數：極化指數（PI）、吸收比（DAR）
智能濾波：根據測量需求*激活，可補償 162/?Hz 與 50Hz 干擾、衰減電力電纜容性影響、抑制電場干擾，適用于超高電阻測量
低電阻測量（R_LO）與常規電阻測量（R）
低電阻測量范圍：0.01-10Ω（符合 VDE 0100 標準限值），配備保護端（Guard terminal）以補償表面電流
常規電阻測量范圍：10-10kΩ
過壓保護：誤接市電時保護儀器，所有電阻測量量程配備熔絲管，低電阻及常規電阻測量（R_LO、R）配備電子熔斷器
電壓測量（U）
測量范圍：0-1000V（AC/DC）
危險接觸電壓提示：儀器關閉狀態下可檢測干擾電壓，配備危險接觸電壓 LED 指示燈
顯示與報*
背光點陣顯示屏：可顯示測量值與限值
限值報*：超限時發出聲音信號，配備綠 / 紅限值 LED 指示燈（符合 VDE 0100 標準對 R???、R_LO 的限值要求）
斜坡電壓指示燈（LED Uramp）：綠色表示斜坡序列運行，紅色表示斜坡序列中斷（如擊穿情況）
特殊功能
容性被測設備（DUT）放電：可通過儀器放電，顯示屏實時監測電壓下降過程
安全關機：電池電壓低于 8V 時自動關機
數據存儲：儀器內置數據庫，*多可存儲 50,000 個結構要素
自檢功能：配備 10MΩ 測試電阻，依據 IEC/HD 60364-6/EN 50110 標準進行單點自檢
雙向接口：支持連接 ETC 報告生成軟件
物理與環境特性
結構：緊湊堅固，適用于惡劣環境下的現場服務
防護等級：主機 IP 52，測量電纜及連接器 IP 40（依據 DIN VDE 0470 第 1 部分 / EN 60529 標準）
尺寸：225mm×130mm×140mm
重量：含（充電）電池約 1.5kg

應用場景
該絕緣電阻測量儀可快速高效地測試防護措施，符合以下標準及規范：
德國 DIN VDE 0100 標準、奧地利 ?VE-EN 1 標準、瑞士 NIV/NIN SEV 1000 標準及其他*特定規范
IEC/EN 61557 標準全系列：
第 1 部分：通用要求
第 2 部分：絕緣電阻
第 4 部分：接地導體、保護導體及等電位聯結電阻
第 10 部分：交流 1000V 及以下、直流 1500V 及以下低壓系統電氣安全 —— 防護措施測試、測量及監測設備要求
VDE 0701-0702 標準：電氣設備的維修、改造與測試要求

具體適用任務包括：
對無電壓設備及系統進行絕緣電阻測量（根據型號不同，*高測試電壓 1000V）
檢查 1kV 及以下系統中被測對象是否無電壓
測試接地導體、保護導體及等電位聯結的電阻
依據 EN 1081 標準測試地面覆蓋物的靜電放電能力（需使用屏蔽測量電纜）
依據 DIN VDE 0845/EN 61645 標準進行 1mA 測試，現場測試 B、C 類要求（2、3 類電涌保護器）的過壓元件（壓敏電阻、齊納二極管等）的響應電壓，并依據制造商數據評估測試結果

德國GMC METRISO XTRA絕緣電阻測試儀產品規格

主要測量參數（METRISO XTRA）

測量參數	測試電壓（U???）	量程范圍	測量范圍	分辨率	開路電壓（U?max）	測試電流	固有誤差	測量誤差	過載能力
絕緣電阻（R???）	50V、100V、250V、500V、1000V	100MΩ、100kΩ、100GΩ、10MΩ、10GΩ、1MΩ、1GΩ	10kΩ-99.9kΩ 100kΩ-999kΩ 1.00MΩ-9.99MΩ 10.0MΩ-99.9MΩ 100MΩ-999MΩ 1.00GΩ-9.99GΩ 10.0GΩ-99.9GΩ 100GΩ-999GΩ（1T）	0.1kΩ 1kΩ 10kΩ 100kΩ 1MΩ 10MΩ 100MΩ 1GΩ	50V/100V：1.25×U??? 250V/500V/1000V：1.1×U???	I_N=1mA I_K≤5mA	±(8% 讀數 + 3d)1? ±(25% 讀數 + 5d)1? ±(5% 讀數 + 3d) ±(50% 讀數 + 20d)1?2?	±(10% 讀數 + 3d)1? ±(7% 讀數 + 3d)	1000V AC/DC 真有效值（TRMS）
交直流電壓（U_AC/DC）	-	100V 1000V	10.0V-99.9V 100V-999V	0.1V 1V	-	-	±(2.5% 讀數 + 3d)	±(5% 讀數 + 3d)	1000V AC/DC 真有效值 3?（顯示范圍*高 1.2kV）
低電阻（R_LO）	-	10Ω	0.17-9.99Ω 10.0-99.9Ω	0.01Ω	4V	200mA≤I_I≤260mA??（≤5Ω 時）	±(2.5% 讀數 + 3d)	±(5% 讀數 + 3d)	1000V AC/DC 真有效值
常規電阻（R）	-	100Ω 1kΩ 10kΩ	0.1Ω 起（顯示范圍） 100-999Ω 1.00-9.99kΩ	0.1Ω 1Ω 10Ω	U?max=15V	1mA≤I_I≤1.3mA	±(2.5% 讀數 + 3d)	±(5% 讀數 + 3d)	1000V AC/DC 真有效值

擊穿電壓（U_ramp）參數

參數	范圍	固有誤差	測量誤差
電壓范圍	100-1000V	±(10% 讀數 + 8d)	±(15% 讀數 + 10d)
上升時間	5-30s	-	-
測量時長	1-120s / 自動 / 連續測量	-	-

極化指數（PI）與吸收比（DAR）參數

參數	t1（*讀數時間）	t2（二次讀數時間）	限值
PI（極化指數）	01:00min（1 分鐘）	10:00min（10 分鐘）	>4.0min/>3.0min/>2.0min/>1.5min/>1.1min/>1.0min
DAR（吸收比）	00:30min（30 秒）	01:00min（1 分鐘）	>1.60min/>1.25min

其他參數

分類	參數項	具體規格
參考條件	溫度	+23°C±3K
	相對濕度	40...75%
	測量參數頻率	45Hz...65Hz
	測量參數波形	正弦波，真有效值與整流值偏差 < 1%
	電池電壓	9.5V±0.1V
	測試電阻	10MΩ±1%
電氣安全參數	防護等級	依據 IEC/EN 61010-1 標準為 II 類防護
	污染等級	2 級
	測量類別	CAT II 1000V / CAT III 600V / CAT IV 300V
	熔斷器 - 熔絲管	FF315mA/1000V，適用于所有電阻測量量程，電池倉內額外配備 1 個備用熔絲管
	熔斷器 - 電子熔斷器	用于保護低電阻及常規電阻測量（R_LO 和 R）
環境條件	工作溫度	0...+40°C
	運行溫度	–10...+50°C
	存儲溫度（無電池）	–25...+70°C
	相對濕度	工作時高 75%，存儲 / 運輸時高 85%（不允許冷凝）
	海拔	*大 2000m
	校準間隔（推薦）	1 年
電源參數	電池類型（標配）	8 節 1.5V AA 電池（符合 IEC LR14 標準的堿性錳電池）
	可選充電電池組	貨號 Z502H 的充電電池組
	可選充電器（貨號 Z502R）	寬帶充電器，輸入 100...240V AC，輸出 16.5V DC、1A
	電池電量顯示	4 段式電池符號顯示，可通過菜單功能查詢實時電池電壓
	電池節能電路 - 背光關閉	可在 SETUP 菜單設置，*后一次旋轉開關操作后 10...30 秒自動關閉
	電池節能電路 - 待機模式	測量值約 15 分鐘不變且無操作時，儀器自動進入
	電池節能電路 - 自動關機	測量值長時間不變且無按鍵 / 旋轉開關操作時觸發
	電池使用壽命（堿性錳電池）	以 RISO（1000V/1MΩ）、R_LO 測量（通電 25 秒，后續每次測量 5 秒）為例，約 400 次測量
	電池使用壽命（2200mAh 充電電池）	以 RISO（1000V/1MΩ）、R_LO 測量（通電 25 秒，后續每次測量 5 秒）為例，約 650 次測量
	安全關機電壓	電池電壓 < 8V 時，儀器自動關機或無法開機
	充電方式	充電電池可在儀器內直接充電（連接充電器至充電接口）
	充電時長（Z502R 充電器）	充滿完全耗盡的電池約需 2 小時，充電器內置計時器限制*長充電時間為 4 小時
電磁兼容性（EMC）	干擾發射	符合 EN 61326-1:2013 B 類標準
	抗干擾性	符合 EN 61326-1:2013 標準
顯示參數	數字顯示屏	128×128 像素點陣屏，支持多內容顯示，帶背光（半透反射式）
	LED！（限值 LED）- 狀態 1	儀器關閉時，檢測到外部電壓則呈紅色
	LED！（限值 LED）- 狀態 2	絕緣測量（Riso/Rins、PI、DAR）時，測量端有高測試電壓則呈紅色
	LED Uramp（斜坡電壓 LED）- 狀態 1	綠色表示斜坡序列運行
	LED Uramp（斜坡電壓 LED）- 狀態 2	紅色表示斜坡序列中斷（如擊穿情況）
數據接口	USB 接口類型	USB 從機接口，用于連接電腦
	RS232 接口功能	用于連接條形碼掃描儀、RFID 掃描儀
