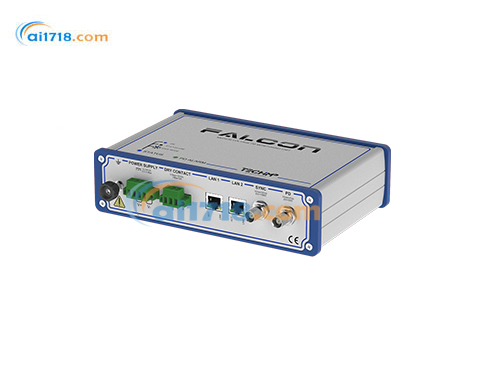

意大利TECHiMP　FALCON局部放電帶電檢測儀

型號：FALCON局部放電帶電檢測儀

品牌：意大利TECHiMP

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

意大利TECHiMP

意大利techimp公司經過十多年的深入研發，設計出完整的產品組合方案，作為先進的診斷電氣設備，它涵蓋了全方位的在線和離線應用程序的質量控制測試，以基于狀態的維修和永久遠程監控。Techimp現已通過開發終極儀器和全球監測系統的診斷電氣設備，這種集中的多任務方法，達到了新的技術前...[查看更多]

瀏覽過此產品的用戶最終購買了

意大利TECHiMP FALCON局部放電帶電檢測儀由愛儀器儀表網代理，本產品為中型電壓（MV）資產（如 MV 開關設備、MV 電纜、MV 變壓器和 MV 電機）的局部放電（PD）連續監測提供了一種經濟高效的解決方案，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

FALCON局部放電帶電檢測儀簡介

FALCON 能夠在故障發生之前識別絕緣老化和電氣系統健康狀況的可能退化。

FALCON 單元獲取并處理由其連接的傳感器（無論是感應式（HFCT）還是電容式（TEV））本地檢測到的高頻局部放電信號。

FALCON局部放電帶電檢測儀特點

設置

以下是兩種傳感器安裝示例。在*種情況下，我們有一根三相 MT 電纜，HFCT 傳感器可以放置在三個屏蔽層或公共屏蔽層周圍。

另一種有效的選擇是將 TEV 天線傳感器通過磁鐵放置在面板的金屬外殼上。

作為一個單通道設備，FALCON 的主要目的是識別絕緣缺陷的存在。缺陷的確切位置需要進一步分析。

自動配置

每次測量時，信號的幅度可能會有所不同。

FALCON 配備了自動滿量程和觸發水平調整系統，始終保證*佳精度。

測量

通過位于電纜終端或開關設備外殼上的傳感器自動檢測局部放電。

存儲

歷史測量數據存檔長達兩年。

分析

自動識別關鍵問題的演變。

報*

僅在必要時進行維護活動，并在故障發生前進行。

TEV 天線

放置在面板的金屬外殼上。

自動報*

有多種方式可以查看傳入的報*：

通過設備上的 LED，如果 FALCON 沒有檢測到任何活動，則為綠色；如果檢測到有害活動，則為紅色。
通過 DRY CONTACTS，可以連接到任何本地 SCADA 系統。
通過 FALCON 的網絡應用程序，可通過任何網絡瀏覽器、筆記本電腦或智能手機輕松訪問，顯示：
- 資產狀態的交通燈邏輯
- 由于局部放電活動而產生的報*列表
- 系統通知列表（通信問題和故障）
- 趨勢和重要統計參數（Qmax、重復率、報*等）的顯示
通過 IEC 61850 或 OPC UA

根據缺陷的演變，FALCON 提供了一種算法，能夠確定資產是否存在關鍵水平的 PD。如果檢測到的 PD 代表危險，FALCON 會向操作員發送報*，告知發現了一個關鍵問題。

報*分為五個嚴重級別：

良好：穩定狀態。
輕微：現象開始出現，演變非常緩慢。在這種情況下，建議幾個月后安排進一步的診斷干預。
略有退化：識別出的現象正在增長。
退化：建議安排進一步的診斷干預。
危急：必須盡快安排干預。

所有獲取的信息都存儲在 FALCON 內存中，并通過網絡應用程序、PC 或智能手機提供。

當發生演變中的缺陷時，網絡應用程序會立即報告資產的狀態和缺陷的嚴重級別。界面易于閱讀，不需要任何特定技能。因此，不需要是局部放電專家也可以使用 FALCON 系統。

網絡應用程序

網絡應用程序顯示：

監測系統的狀態
與局部放電活動相關的報*列表
系統通知列表（通信問題和故障）
*重要統計參數（Qmax、重復率、報*等）的趨勢顯示

網絡集成

監測許多資產的需求帶來了管理大量數據的需求。在將 FALCON 監測系統與現有基礎設施集成時，可以通過各種協議進行通信，例如 IEC 61850 或 OPC UA，這允許在一個窗口中集中來自多個單元的信息。

如果需要，ALTANOVA 可以提供 TiSCADA 軟件，該軟件提供對連接到正在管理的基礎設施的每個 FALCON 的信息的訪問。

FALCON局部放電帶電檢測儀

局部放電	帶寬	16 kHz, 30 MHz
	全帶寬下的采樣頻率	125 MS/s
	分辨率	12 位
	靈敏度	1,10000 mVpeak
	滿量程
	輸入阻抗	50Ω
	預觸發	0,*@100μs
	連接器類型	BNC
同步輸入	通道數量	1
	頻率范圍	5-500Hz
	輸入阻抗	10 MΩ
	全帶寬下的采樣頻率	1MS/s
	分辨率	12 位
	連接器類型	BNC
通信系統	以太網連接器類型	10/100/1000 Mb/s
		2 個 LAN 端口
通信協議	OPCUA-IEC 62541
	IEC 61850
	Modbus
	DNP3
電源	12/24VDC,1A
