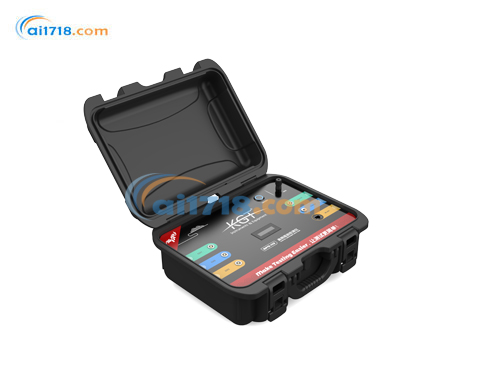

北京康高特　RPD-H 高頻電纜局放測試儀

型號：RPD-H 高頻電纜局放測試儀

品牌：北京康高特

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

北京康高特

北京康高特科技有限公司是專業從事工業設備及檢測，試驗儀器及工程的專業供應商,并與國內外知名生產商合作設計生產各種設備儀器。公司成立于2008年，北京康高特科技有限公司在成立前就與航空，航天，電子，機械，石油，化工，鋼鐵，造船，市政等行業及相關領域保持業務合作關系，并得到相...[查看更多]

瀏覽過此產品的用戶最終購買了

MPD800 通用局部放電測量與分析系統

北京康高特 RPD-H 高頻電纜局放測試儀由愛儀器儀表網代理，RPD-H高頻電纜局放測試儀是一款多功能檢測設備，專為電纜線路耐壓試驗設計可同步實現中高壓(6kV及以上)電纜的分布式局放檢測。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

RPD-H高頻電纜局放測試儀產品功能
RPD-H高頻電纜局放測試儀是一款多功能檢測設備，專為電纜線路耐壓試驗設計可同步實現中高壓(6kV及以上)電纜的分布式局放檢測。其功能擴展性強，支持變壓器繞組、鐵芯等關鍵部位的全周期局放監測，涵蓋生產檢測與運行維護;在電機領域，既能診斷安裝調試中的絕緣損傷，也可長期追蹤運行中絕緣老化、受潮等隱患。該設備以高靈敏度和多功能集成，為電纜、變壓器、電機等電氣設備的局放檢測提供一體化解決方案，保障電力系統安全穩定運行。

RPD-H產品特點
■時頻分離功能：通過時頻分離，能夠可靠辨別不同局部放電源、同時能從噪聲中分離出微弱放電。
■測試精度高：RPD-H采用*新數字技術和*軟件設計，使用*數字算法處理的高速、高分辨率 A/D 轉換保證了極高的*度。
■抗干擾能力強：具有濾波、開窗等功能，操作簡便，可以有效濾除外界空間干擾信號。
■測試便捷：支持全自動化測量，一鍵操作，系統自動變通道、頻率監測，自動分離噪聲和放電，自動出檢測報告，用戶只需點擊“開始檢測”按鈕。

測試標準
■設備滿足Q/GDW11838-2018《配電電纜線路試驗規程》7.3中對于高頻局部放電檢測的要求。
■設備滿足Q/GDW1140-2015《電力設備高頻局部放電帶電檢測技術現場應用導則》7.1中對于高頻局放檢測的要求，新投運設備要在一周內進行帶電局放檢測或者必要時。
■設備滿足Q/GDW11316-2014《電力電纜線路試驗規程》4.8.2要求，對66kV以上電壓電纜線路，在主絕緣交流耐壓試驗期間同步開展局部放電檢測。

被測物
6kV、10kV、35kV、110kV、220kV的電力電纜。

應用領域
■電網 ■地鐵 ■鐵路 ■核電 ■水電 ■風電 ■光伏
■電力檢測公司 ■生產制造企業

成功案例
7月30日，技術人員應邀前往國網安徽省電力有限公司電力科學研究院，對110kV電纜耐壓試驗的同時進行分布式局放在線檢測。所攜帶設備為RPD-H3(3通道高頻脈沖電流法) ,在對B相電纜進行加壓測試前，分別在B相電纜上安裝三個高頻電流傳感器；加壓測試后結果顯示108.7m處有局放，經過軟件自動判斷為71%為內部放電， 14%為電暈放電， 14%為沿面放電， 1%為懸浮放電；對采集到的圖譜進行特征分析發現極性分布信號，發現時域脈沖衰減波形和典型頻率分布特征。依據Q/GDW 11400-2015《高頻局部放電帶電檢測技術現場應用導則》的PRPD典型圖譜指導，此信號為明顯的內部放電。

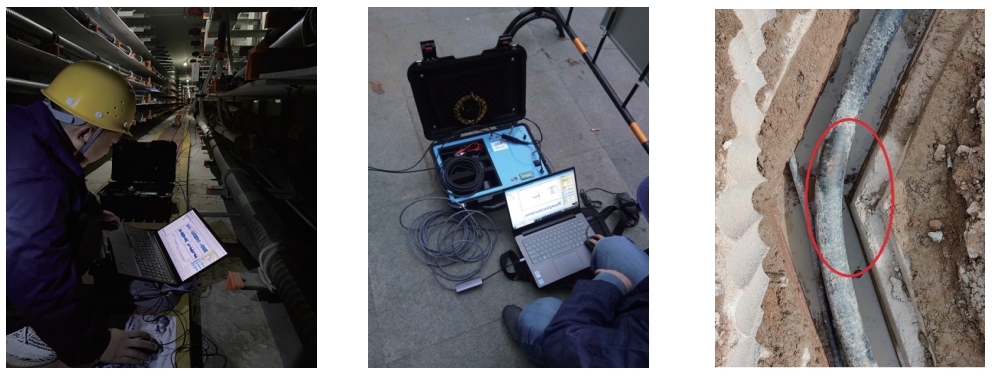

RPD-H 高頻電纜局放測試儀現場

現場圖

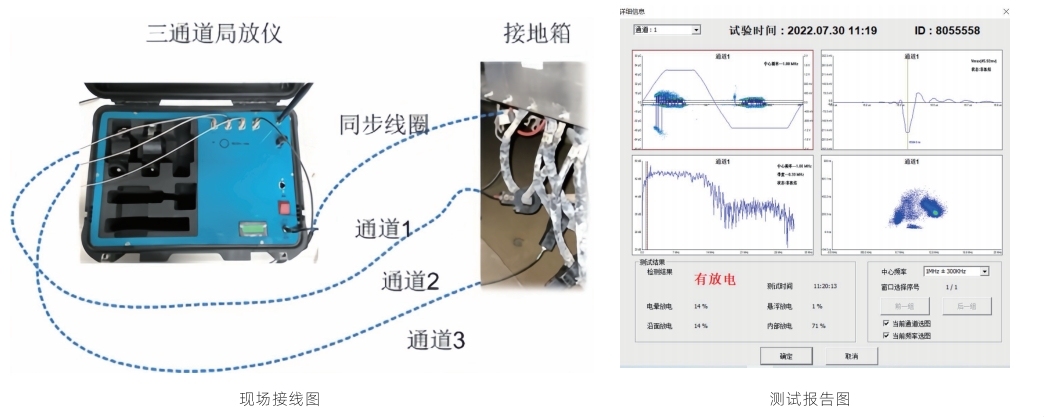

RPD-H 高頻電纜局放測試儀測試圖

產品型號規格	RPD-H
產品功能	可以測試包含電纜、變壓器等電氣設備的帶電高頻局放檢測，判斷電氣設備是否存在局部放電信號
*放電類型分析	設備可以針對測試結果進行分析，判斷出有無局部放電信號，同時顯示電暈、懸浮、沿面、內部放電的比例
*放電圖譜要求	設備必須包含相位圖譜、時域波形圖、頻域信號分布圖及信噪分離圖譜
*開窗功能	設備可以針對不同頻段的信號，在信噪分離圖譜上進行開窗，針對幅值較高的信號進行重點檢測
*通道數	3
檢測頻率范圍	不小于1kHz-60MHz
*采樣率	不低于125MS/s
*局放事件時間分辨率	＜8ns
采集模式	連續不間斷采集PD信號
*放電量測量范圍	1pC-100nC
接口類型	BNC
*同步方式	外同步內同步可選
同步信號通道數	1個
同步輸入頻率范圍	20Hz-400Hz
同步采樣率	40kS/s
*濾波頻帶	200kHz-60MHz
高頻傳感器內圈尺寸	Φ55mm
*通訊接口	網口或wifi
*供電電源	鋰電池或交流適配器供電, 連續工作大于8h
尺寸	不大于LWH : 420300150 mm
重量	不大于5kg
