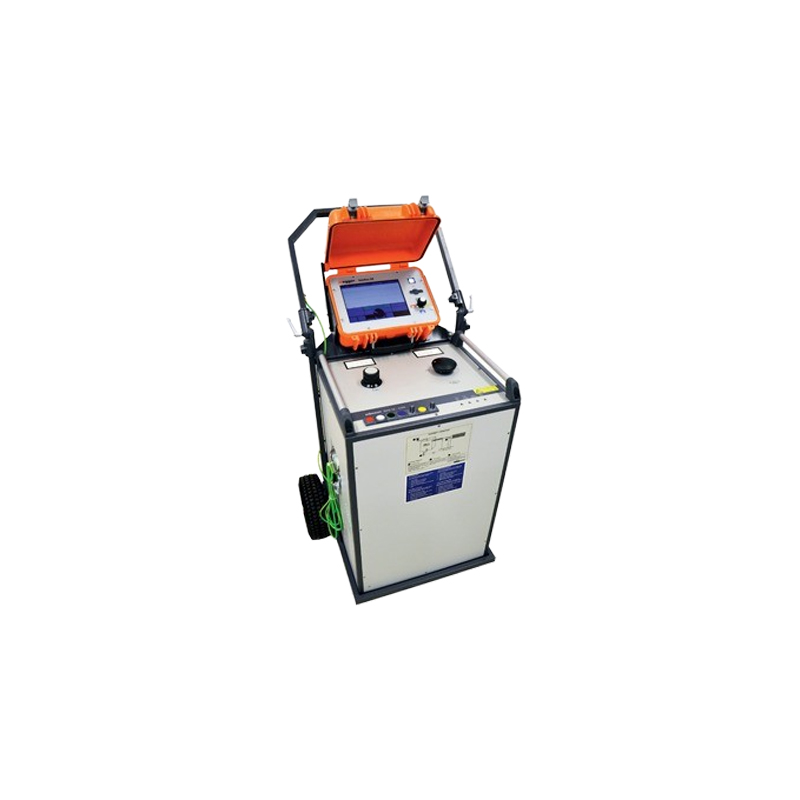

美國MEGGER　SFX12/SFX16便攜式電纜測試和故障定位系統

型號：SFX12/SFX16便攜式電纜測試和故障定位系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER SFX12/SFX16便攜式電纜測試和故障定位系統由愛儀器儀表網代理，本產品是可對低壓和中壓電纜進行測試和故障定位的移動系統。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

SFX12/SFX16便攜式電纜測試和故障定位系統簡介：

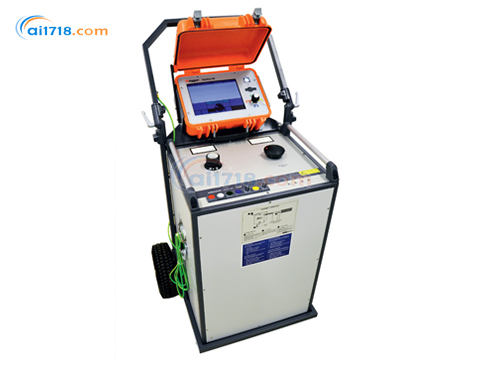

Surgeflex 設備是一款用于低壓和中壓電纜測試與故障定位的移動系統。其強大的 ARM®（電弧反射法）用于預定位高阻故障。必要時，可在所有電壓等級下通過短時燒穿對故障進行調節。
Teleflex SX 通過全新的觸摸屏和成熟的控制旋鈕功能進行操作。界面顯示在 10.4 英寸明亮清晰的顯示屏上。Teleflex SX 經過專門設計，可應對電力電纜故障定位過程中快速發生的各種情況。easyGO 操作模式簡化為必要步驟，其中大部分步驟自動運行。新硬件采用改進的參數，包括采樣頻率、脈沖寬度和脈沖幅度，以確保更大的范圍和*高的分辨率。

高浪涌能量為通過聲學方法*確定電纜故障位置提供了必要的功率。大輪子使該設備適合在現場輕松操作。用于接地、電源和高壓的連接電纜在設備后部易于獲取。

SFX12/SFX16便攜式電纜測試和故障定位系統特點
采用*新 Teleflex SX 技術，實現安全快速的故障定位
高浪涌能量，有效*定位故障
包含多種故障定位方法

SFX12/SFX16便攜式電纜測試和故障定位系統模式
對稱 / 非對稱反射測量
差值測量 / 比較
ARM® 電弧反射法
ICE 脈沖電流去耦法
DECAY 行波法

IFL 間歇性故障定位

訂單信息

產品	訂單號
Surgeflex 12-1100	SFX12P-1100-P-SX-N
Surgeflex 16-2000，包括：浪涌單元 SPG 16、4/8/16 kV、2000 J（帶 ARM 和 16 kV ICE）、測試電壓高達 24 kV、230 V 交流輸入、電纜組、手推車、2000 VA 分離變壓器、TFX SX	SFX16P-2000-P-SX-N
選項：
digiPHONE+	1003316-S
digiPHONE+ NT 套裝	1003317-S
ESG NT 套裝	1004629-S

SFX12/SFX16便攜式電纜測試和故障定位系統規格

范圍	20 m…160 km @ v/2 = 80 m/μs
脈沖寬度	20 ns…10 μs
脈沖幅度	10…50 V
距離測量精度	±0.2% 的測量范圍
分辨率	0.1 m @ v/2 80 m/μs，1.0 cm @ v/2 < 40 m/μs
采樣率	高達 400 MHz
增益	-37…+37 db
衰減補償	0…+22 dB（用于 ProRange，可調 0…*）
傳播速度 v/2	10…149.9 m/μs、ft/μs 或 nvp
動態范圍	>80 dB
輸出阻抗	50 Ω
補償	10 Ω…500 Ω，可調
ARM 觸發	通過 ΔU 觸發或 L ? H 邊沿觸發自動適配
ARMslide	一次 ARM 觸發可進行 15 次測量
盲區	無
耐電壓輸入	<400 V，僅配合分離濾波器使用
顯示屏	10.4 英寸彩色 TFT XGA 1024x768，觸摸屏，600 cd/m2，LED 背光，可調光
數據存儲	2 GB mSATA（用于程序和數據）
連接器	以太網、USB、BNC、CAN（可選 LON）
防護等級	關閉時 IP 65，開蓋時 IP 54
電源	110…240 V，50/60 Hz，30 VA；10 V…17 V DC，3.8 A
尺寸（寬 x 高 x 深）	362 x 195 x 306 mm（可選 19 英寸，6 HU）
重量	10 kg
工作溫度	-10°C…+50°C
存儲溫度	-20°C…+60°C

高壓模塊

	SPG 12	SPG 16
測試	0…17 kV	0…24 kV
浪涌	0…3 kV；1100 J 0…6 kV；1100 J 0…12 kV；1100 J	0…4 kV；2000 J 0…8 kV；2000 J 0…16 kV；2000 J
燒穿	0…12 kV；200 mA	0…16 kV；200 mA
浪涌頻率	3…10 秒，單脈沖	3…10 秒，單脈沖
護套故障定位	0…5 kV，120 mA	0…5 kV，120 mA
防護等級	IP 20	IP 20
保護類別	I	I
工作溫度	-10°C…+50°C	-10°C…+50°C
重量	約 135 kg	約 135 kg
