俄羅斯ERSTED ADG-500浪涌電弧放電發生器由愛儀器儀表網代理，本產品大大擴展了使用低壓 TDR 方法無法定位的高阻缺陷的電纜故障定位能力?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

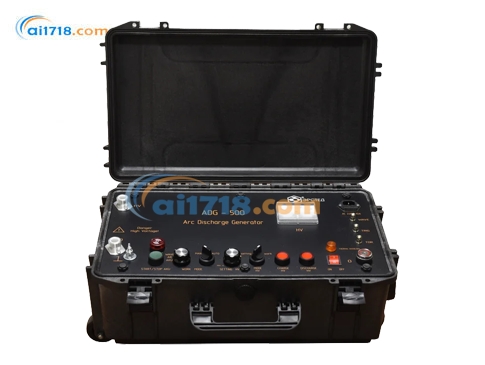

ADG-500 電弧放電發生器

ADG - 500 是一款 10kV/500J 的浪涌發生器，內置 ARM（又稱 SIM/MIM）和 ICM（又稱 WAVE）故障定位模式，將浪涌發生器和電纜故障預定位功能集成在一個緊湊輕便的設備中。它為電力電纜高電阻故障的現代無損檢測技術提供必要條件，可與多種設備配合，如通過聲學故障*定位（浪涌模式）與 AR - 027EM 電纜故障定位儀（地面麥克風）配合，通過電弧反射法（ARM 模式）與 TDR RI - 407、TDR - 107、TDR - 109 配合，通過脈沖電流法（ICM 模式）與 TDR RI - 407、TDR - 109 配合，有效定位那些無法用低壓 TDR 方法定位的高電阻缺陷。

支持的測量方法

該設備為以下現代無損（不燒穿絕緣）電力電纜高阻故障搜索技術提供必要條件：

聲學故障*定位（浪涌模式）：配合 AR-027EM 電纜故障定位儀（地面麥克風）
電弧反射法（ARM 模式）：配合 TDR RI-407、TDR-107、TDR-109
脈沖電流法（ICM 模式）：配合 TDR RI-407、TDR-109

功能特點

功能集成度高：集故障預定位和*定位功能于一身，一臺設備可實現多種功能，減少了設備攜帶數量和操作復雜度。
適用檢測方法多樣：支持聲學故障*定位、電弧反射法、脈沖電流法等多種先進的高電阻故障檢測方法，能夠適應不同的電纜故障檢測需求，提高故障定位的準確性和可靠性。
電壓調節靈活：輸出電壓范圍為 0 - 10kV，在 2kV - 10kV 之間可平滑調節，可根據實際檢測情況靈活調整輸出電壓，滿足不同電纜故障檢測時對電壓的要求。
充電模式可選：針對 ARM/ICM 模式，設有直接給電纜充電（適用于泄漏電流大于 10mA 的情況）和給內置電容器充電（適用于泄漏電流小于 10mA 的情況）兩種充電模式，提高設備在不同電纜故障場景下的適用性。
存儲電容及能量優勢：內置 10μF/10kV 的存儲電容器，*大存儲能量達 500J，能為故障檢測提供足夠的能量支持，確保檢測過程的有效性。
尺寸小巧輕便：設備尺寸為 520x320x300mm，重量僅 15kg，體積小、重量輕，可輕松放入汽車后備箱，方便攜帶至不同的工作現場，提高了設備的機動性和使用便捷性。
寬溫工作范圍：工作溫度范圍為 - 20°C 至 + 40°C，能在多種環境條件下穩定運行，適應不同地區和場景的使用需求。

技術參數

項目	參數
支持的故障定位方法	- 聲學故障*定位法（AU 模式）- 浪涌 - 電弧反射法（AR 模式）- ARM/SIM/MIM - 脈沖電流法（WAVE 模式）- ICM
輸出電壓范圍	0…10 kV
輸出電壓調節等級	2 kV…10 kV（平滑調節）
充電模式（針對 ARM/ICM）	- 電纜直接充電（自動），適用于泄漏電流 < 10 mA - 內置電容器充電（手動），適用于泄漏電流 > 10 mA
內置儲能電容器	10 μF / 10kV
*大存儲能量	500 J
電弧穩定時間	1 ms…10 ms（取決于外部條件）
所有低壓連接器*大允許脈沖電壓	- TDR 連接器：60 V - WAVE 連接器：120 V - TRIG 連接器：20 V
電源	AC 220V
工作溫度范圍	-20°C 至 +40°C
尺寸	520×320×300 mm
重量	15 kg

ADG-500產品規格

項目	參數
支持的故障定位方法	- 聲學故障*定位法（AU 模式）- 浪涌 - 電弧反射法（AR 模式）- ARM/SIM/MIM - 脈沖電流法（WAVE 模式）- ICM
輸出電壓范圍	0…10 kV
輸出電壓調節等級	2 kV…10 kV（平滑調節）
充電模式（針對 ARM/ICM）	- 電纜直接充電（自動），適用于泄漏電流 < 10 mA - 內置電容器充電（手動），適用于泄漏電流 > 10 mA
內置儲能電容器	10 μF / 10kV
*大存儲能量	500 J
電弧穩定時間	1 ms…10 ms（取決于外部條件）
所有低壓連接器*大允許脈沖電壓	- TDR 連接器：60 V - WAVE 連接器：120 V - TRIG 連接器：20 V
電源	AC 220V
工作溫度范圍	-20°C 至 +40°C
尺寸	520×320×300 mm
重量	15 kg
