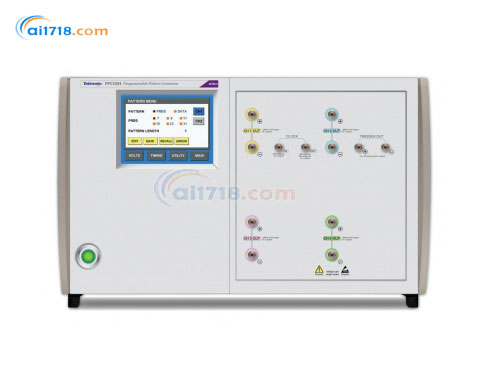

美國TEKTRONIX　PPG3204碼型發生器

型號：PPG3204碼型發生器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） PPG3204碼型發生器由愛儀器儀表網代理，本產品是多達 4 通道受壓碼型生成，進行高速數據通信和電信測試的碼型發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?多達 4 通道受壓碼型生成，進行高速數據通信和電信測試
?泰克 PPG 系列高性能碼型發生器提供多通道配置，能夠勝任高達 32 Gb/s 的數據速率
?通過可選的抖動插入，PPG 系列提供靈活、低廉和方便使用的解決方案，支持高速應用
?與 PED 串行誤差檢測器結合可形成完整的 32 Gb/s BERT 系統
?低固有抖動（典型 Rj <300 fs）
?8 ps典型20%至80%上升時間/下降時間（PPG3200 固定輸出模型）
?12 ps典型20%至80%上升時間/下降時間（帶有選項 ADJ 的 PPG3200）
?低頻高幅度抖動插入范圍在5000 UI處為10 Hz至10 MHz（帶有選項 LFJIT 的 PPG3200 系列）
?BUJ幅度高達60 psp-p，調制率高達2.5 Gb/s（帶有選項 HFJIT）
?35%至65%可編程交叉點（PPG3000 系列）
?多達四個碼型獨立通道上的碼型生成
?30和32 Gb/s數據速率碼型生成配置
?內置正弦、隨機、BUJ和PJ抖動插入功能

產品特點：
?提供1、2 或 4條30 Gb/s或32Gb/s輸出通道（所有通道上的獨立數據）
?當與 PED 系列誤碼檢測器配對時，提供完整端到端多通道誤碼率測試解決方案
?抖動插入選項包括 BUJ、SJ、RJ 和 PJ
?在多通道設備上對齊數據
?內置全速可調節時鐘源
?直流耦合差分數據輸出
?可編程輸出幅度、偏置和交叉點
?PRBS 和用戶定義碼型
?可調節通道間相位延遲
?前面板觸摸屏GUI或USB計算機控制
?泰克PPG系列高性能碼型發生器提供單通道和多通道配置，能夠支持高達 32 Gb/s 的數據速率
?通過選配抖動插入，PPG 系列提供了靈活、經濟、簡便易用的測試解決方案，支持各種高速應用
?單臺儀器支持時間對齊和碼型獨立的多通道數據輸出，實現抗串擾能力測試和多通道功能測試
?PPG系列可與泰克PED系列錯誤檢測器產品配套使用，提供完整的BER測試功能

產品應用：
?100 G以太網的多通道25 Gb/s測試
?DQPSK和DP-QPSK測試
?CFP2和CFP4測試
?多電平壓力信號測試
?半導體和器件測試

內置隨機噪聲源	可從前面板觸摸屏或遙控器進行編程
波峰因數	<10
精度	±10%（典型值）
內置 BUJ 信號源	可從前面板觸摸屏或遙控器進行編程
幅度范圍	0 至 60 psp-p
調制數據速率	100 Mb/s 至 2.5 Gb/s
PRBS 序列	7、9、11、15、23、31
濾波器值	25/50/100 MHz 濾波器
外部調制輸入	直流耦合，3 dB 帶寬，1 Vp-p 輸入等于調制 150 psp-p
觸發波形	碼型模式觸發與通道 1 碼型同步
碼型模式	1，每次觸發碼型長度 = 64 的倍數的碼型 64，每次觸發其他碼型長度的碼型
時鐘/n 模式	64 至 (232 - 64)，n= 64 的任何倍數，不超出該范圍
占空比	50%，對碼型或時鐘/n 而言
高電平	0 V，典型值
低電平	-500 mV，典型值
輸出阻抗	50 Ω，直流耦合
連接器類型	SMA
時鐘輸入信號	400 mVp-p，典型值，交流耦合
時鐘*大輸入信號	800 mVp-p，±5 V DC，損壞閾值
輸入阻抗	50 Ω，交流耦合
時延調節	相對于標稱位置范圍： ±50 ps 分辨率：100 fs
錯誤插入類型	單一或基于速率
計算機可編程接口	USB TMS，為所有設備設置編程
前面板寬度	48.3 cm（19.0 英寸）
尺寸	1 & 2-通道：13.345.135.1cm 4-通道：27.945.135.1cm
重量	1 & 2-通道：11.1 kg（24.5 磅） 4-通道：20.4 kg（45 磅）
操作溫度	0℃ 至 50℃（32℉ 至 122℉）

型號	說明	最大位速率
PPG3001	1 通道可編程碼型發生器	30 Gb/s
PPG3002	2 通道可編程碼型發生器	30 Gb/s
PPG3004	4 通道可編程碼型發生器	30 Gb/s
PPG3201	1 通道可編程碼型發生器	32 Gb/s
PPG3202	2 通道可編程碼型發生器	32 Gb/s
PPG3204	4 通道可編程碼型發生器	32 Gb/s
