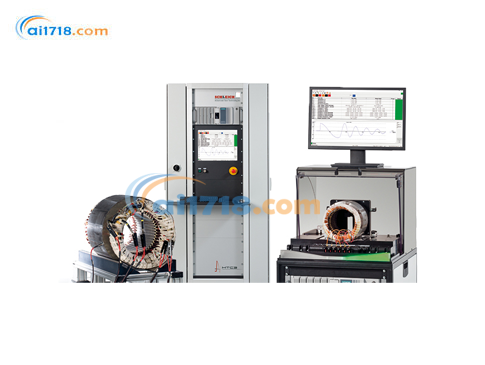

德國SCHLEICH　MTC3全自動繞線測試儀

型號：MTC3全自動繞線測試儀

品牌：德國SCHLEICH

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國SCHLEICH

SCHLEICH是各種電氣安全和功能技術以及電機和繞組測試儀的領先系統供應商。通過我們種類繁多的測試儀，測試系統和完整的生產線，我們能夠為幾乎所有測試任務提供解決方案。SCHLEICH于1952年成立，是一家電機修理廠，現已發展成為全球知名的電機和電機行業繞線機生產商。自80年代...[查看更多]

瀏覽過此產品的用戶最終購買了

德國SCHLEICH MTC3全自動繞線測試儀，本產品整合了多種測試方法，可檢測繞組的各類故障，確保產品質量。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MTC3全自動繞線測試儀產品描述

MTC3 是一款全自動高端繞組測試系統，主要用于各類繞組在研發、生產和測試實驗室中的檢測。它能根據不同需求靈活配置，可對功率范圍從 0.1W 到 500MW 的線圈、定子、電機、發電機和變壓器進行全面測試。該設備整合了多種測試方法，可檢測繞組的各類故障，確保產品質量。其測試過程高度自動化，能有效減少人工干預，提高測試效率和準確性。

MTC3全自動繞線測試儀產品特點
功能豐富多樣：具備浪涌測試、局部放電測試、高壓測試（AC 和 DC）、絕緣電阻測試、電阻測試、旋轉磁場測試、電感測試等多種功能，可全面檢測繞組的各項性能指標。浪涌測試采用專利評估方法，能*檢測微小故障；局部放電測試可依據相關標準自動分析，檢測繞組絕緣缺陷；高壓測試能檢驗電氣絕緣能力和電壓耐受性能；電阻測試采用四線法，測量精度高且具備溫度補償功能。
高度自動化：支持手動、半自動和全自動測試模式，可適應不同生產場景。全自動模式下，設備能自動完成測試流程并評估結果，減少人工操作誤差。測試過程中，結果實時顯示并評估，測試計劃可根據需求編輯，且具備用戶管理功能，確保操作的規范性和數據的安全性。
靈活配置：采用模塊化設計，可根據實際需求選擇不同數量的測試引線（3 - 60 根）和溫度傳感器，還能靈活選擇測試方法。提供多種測試站配置，如單站和雙站，不同配置可搭配相應的測試蓋和接觸單元，滿足多樣化的測試需求。
數據管理高效：測試結果可生成多種格式的報告，如 PDF、CSV，支持多種語言，方便數據記錄和分享。測試數據可存儲在本地或網絡數據庫，便于進行統計分析和數據共享。設備還具備追溯功能，可記錄生產過程信息，有助于產品質量追蹤和管理。
可靠安全：設備設計遵循嚴格的安全標準，配備多種安全保護裝置，如緊急停止按鈕、安全輸入電路、*示燈輸出等，保障操作人員的安全。其硬件和軟件經過精心設計和制造，采用高質量組件，確保設備運行穩定可靠。
網絡適應性強：可與 ERP、MES、CAQ 等系統進行雙向數據通信，實現生產訂單導入、測試計劃自動生成、測試結果自動上傳等功能，便于工廠生產管理和質量控制。支持網絡存儲測試計劃和結果，具備自動本地存儲和數據交換功能，即使在網絡故障時也能保證測試工作的連續性。

設備設計
硬件配置：集成 19 英寸工業 PC，運行 Windows® 系統，具備強大數據處理和存儲能力。擁有多個 USB 接口、RS232 和 LAN/Ethernet 自動化接口、數字 I/O 接口等，還可選配多種自動化接口，方便與外部設備連接和數據傳輸。
模塊化設計：可根據需求配置不同數量的測試引線和溫度傳感器，測試引線數量靈活，從 3 到 60 不等，能滿足各類測試場景。提供多種測試站配置，如單站、雙站，不同配置適用于不同生產需求，且測試站可搭配不同的測試蓋和接觸單元。

測試流程與結果管理
測試流程：支持手動、半自動和全自動測試模式。手動測試站由操作員放置被測設備（DUT）并啟動測試；半自動測試站結合手動操作與自動控制；全自動測試站可集成到生產線中，實現無人工干預的自動測試。
結果管理：測試結果可生成定制化報告，支持多種語言，能即時打印、生成 PDF 或 CSV 文件。測試數據可存儲在本地或網絡數據庫（如 SQL、ACCESS），方便進行統計分析和數據共享。具備追溯功能，可記錄生產過程信息，便于產品質量追蹤和管理。

配件
測試夾具：提供不同規格的開爾文夾，用于高精度電阻測試，適配不同尺寸需求。
連接配件：多種連接電纜和接觸模塊，方便連接繞組和溫度傳感器，確保可靠接觸。
測試輔助設備：腳踏開關用于啟動測試；測試蓋提供安全防護，有多種型號可選；旋轉磁場探頭用于旋轉磁場測試；還提供多種特殊接觸配件，滿足不同測試需求。

MTC3全自動繞線測試儀產品規格

項目	詳情
測試方法 - 浪涌測試	測試電壓：*大 6、12 或 15kV（取決于所選設備）浪涌電容：100nF（可選 200nF）脈沖上升時間：100 - 500ns（依 IEEE Std 522 - 2004 和 DIN EN 60034 - 18 - 41 標準，可按需更快）評估方法：除專利相關性方法外，還有公差帶、誤差面積、峰峰值等 6 種偏差顯示：以百分比顯示比較方式：相間比較或與參考定子比較對稱性評估：支持三相間對稱性評估測試方法及連接切換：自動切換不同電壓型號參數： - 6kV：1.8J 能量，800A 電流，100nF 電容 - 12kV：7.2J 能量，1000A 電流，100nF 電容 - 15kV：11.25J 能量，1000A 電流，100nF 電容
測試方法 - 局部放電（浪涌測試時）	測試電壓：大 6、12 或 15kV（取決于大浪涌電壓） PD 探測器：高頻天線或耦合模塊（可選）頻率范圍：GHz 范圍起始 / 熄滅電壓：自動依標準評估脈沖上升時間：100 - 500ns（依 IEEE Std 522 - 2004 和 DIN EN 60034 - 18 - 41 標準，可按需更快）測試方法及連接切換：自動切換
測試方法 - 高壓交流	測試電壓：大 6kV AC 電流：大 500mA 測量范圍：0.1 - 500mA 功率：短路時＞500VA（依 VDE 規定）快速關斷：可調節 *小電流監測：有，用于連接檢查測試時間：0.1 - 999s 測試方法及連接切換：自動切換
測試方法 - 局部放電（高壓交流時）	測試電壓：*大 6kV AC PD 探測器：電容耦合輸出起始 / 熄滅電壓：是，全自動測量評估單位：mV 或可選 pC 測試方法及連接切換：自動切換
測試方法 - 高壓直流	測試電壓：大 6、12 或 15kV DC（取決于大浪涌電壓）電流：*大 3mA（帶安全電流限制）測試時間：0.1 - 999s 測試方法及連接切換：自動切換
測試方法 - 電阻	測量范圍：＜1mΩ 至 100KΩ，高精度測量方法：四線法偏差評估：是，評估三相電阻間偏差溫度傳感器測試：支持測試方法及連接切換：自動切換溫度補償：支持
測試方法 - 絕緣電阻	測試電壓：大 6、12 或 15kV DC（取決于大浪涌電壓）電流：大 3mA（帶安全電流限制）測量范圍：1MΩ 至 100GΩ 分辨率：0.001μA 快速關斷：可調節小電流監測：有，用于連接檢查殘余紋波：＜0.01% 測試時間：0.1 - 999s 測試方法及連接切換：自動切換溫度補償：支持
連接	- *多可有 60 根測試引線，用于連接繞組和溫度傳感器 - 測試引線通過繼電器矩陣切換連接不同測試點 - 連接方案多樣，如 12、23 等多種組合
硬件配置	- 集成 19” 工業 PC，運行 Windows® 系統 - 配備多個 USB 接口、RS232 和 LAN/Ethernet 自動化接口、數字 I/O 接口 - 可選自動化接口：ActiveX、EtherCat、ProfiBus、ProfiNet 等
安全特性	- 啟動輸入設計合理 - 具備符合 EN 50191 標準的雙回路安全輸入 - 集成緊急停止按鈕，并可外接緊急停止裝置 - 有*示燈和結果燈輸出接口 - 可輸出測試通過或失敗結果 - 具備運行時間和開關周期計數器，并帶有維護指示 - 提供狀態輸出接口
