北京康高特　QW-10電纜振蕩波局部放電測試系統

型號：QW-10電纜振蕩波局部放電測試系統

品牌：北京康高特

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

北京康高特

北京康高特科技有限公司是專業從事工業設備及檢測，試驗儀器及工程的專業供應商,并與國內外知名生產商合作設計生產各種設備儀器。公司成立于2008年，北京康高特科技有限公司在成立前就與航空，航天，電子，機械，石油，化工，鋼鐵，造船，市政等行業及相關領域保持業務合作關系，并得到相...[查看更多]

瀏覽過此產品的用戶最終購買了

北京康高特QW-10電纜振蕩波局部放電測試系統由愛儀器儀表網代理，本產品能夠有效檢測和定位10KV-220KV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

QW-10電纜振蕩波局部放電測試系統簡介：
?QW-10振蕩波電纜局部放電檢測和定位技術，是目前國際上應用比較廣泛的能夠有效檢測和定位10KV-220KV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術。
?QW-10針對投運前的電纜和運行時間較長的老舊電纜進行檢測，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生。

QW-10電纜振蕩波局部放電測試系統應用：
?QW-10用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投運的安全可靠性。
?QW-10用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量。
?運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量，估算運行電纜的狀態，判定長時間運行后電纜的絕緣狀況，從而科學安排檢修，提供電纜的運行效率和可靠性。有效檢測出電纜的各種局部缺陷并對其進行準確定位。

使用衰減的震蕩波進行現場檢測
?中壓以及高壓電力電纜在鋪設安裝后或者維護更換后需要對其運行安全性做檢測。同樣在電纜投運較長時間后，也需要做檢測來掌握其新的健康狀態。
?為此，標準中提出了要對被測電纜施加高于工況電壓的加壓檢測，其結果不是發生擊穿（說明電纜中有嚴重的缺陷） *是“ 沒有擊穿” 。而隨著技術的發展，當今的檢測技術已經可以對電纜中的局部放電進行準確的測量和定位。現場測試的可靠性得到了明顯的提高，而且即使當電纜中出現缺陷時，為了找到缺陷，也不必一定要使被測電纜發生擊穿。借助局放模式圖的運用，我們可以得出其缺陷的嚴重程度以及位置。在進行震蕩波局放測量時，我們通過對損耗因子的獲取同時也可以對電纜絕緣老化程度進行評估。因此這種測試所帶給用戶的信息量遠遠超過了統一的單一的加壓測試。

Merytronic diagnostic使用的是衰減的交流電壓作為電壓源，也叫OWTS。這種檢測技術在現場測量時所消耗的功率非常低，測量的電纜長度可以很長，同時可以保持較高的測量精度。測量回路的頻率一般在20Hz到800Hz之間，符合標準要求。

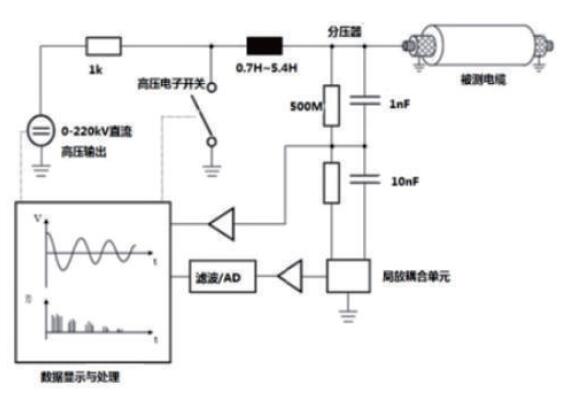

其檢測電壓的發生原理來自于電路理論中基礎的L C 震蕩原理：被測電纜將會被持續加壓，當?shù)竭_目標電壓時通過高壓半導體開關將電纜通過電感放電。因此在發生局部放電時*會產生相應的震蕩的放電電壓，同時也可以獲得電纜的損耗因子。這種交替震蕩的放電（脈沖）數量一般會達到5 0 次左右，在這5 0 次放電中可以將危及電網正常運行的缺陷轉換成為可以測量的局部放電現象。其工作原理圖如下：
QW-10

中壓電纜的測試及診斷
?QW-10檢測對象主要是10KV電纜系統。QW-10在測試現場生成的振蕩波電壓的峰值可以達到30KV,有效值高達21.2KV。設備的體積小巧輕便，可以裝在普通的行旅車中運送到任意的測試地點。按照被測電纜的差異，此設備可以檢測的電纜長度可到數公里之長。

QW-10可以提供以下的可靠檢測
?安裝不良
?因電纜布線的鋪設不當引起的缺陷
?電纜配件的缺陷
?因老化造成電纜的材質變化
遠遠超過簡單的“ 通過” 或“ 不通過” 的測試，振蕩波電源測試是一個先進的維護工具，不僅可以提供資產管理，還讓電網運轉得更好。

QW-10電纜振蕩波局部放電測試系統配置清單
?10kV振蕩波前臺檢測單元
?筆記本電腦
?急停開關
?校準儀
?高壓連接電纜
?數據通訊線
?電源線
?放電桿
?接地線
?軟件鎖
?測試軟件
?分析軟件

技術指標	QW-10
低阻尼振蕩電源	峰值電壓≥30KV 有效值≥21.2KV 振蕩電流≥70A
充電時間	小于8s
電子開關種類	IGBT
充電電流	10mA
測試電壓頻率	20Hz～800Hz
電纜電容	0.05μF-4μF
局部放電等級測試范圍	1pC-200nC
局部放電定位帶寬	150kHz-50MHz可自動選擇帶寬
局部定位精度	電纜長度1%
測試長度	5km
介損角tanδ測試	0.1%～10%
儀器總重量	50kg
校準儀	檔位：1pC-200nC上升沿時間：不大于30ns 脈沖幅值精度：2%/5%脈沖頻率：100Hz/200Hz 校準電容：100pF/1nF 供電電源：4節1.5V電池儀器重量：600g
