產品簡介：

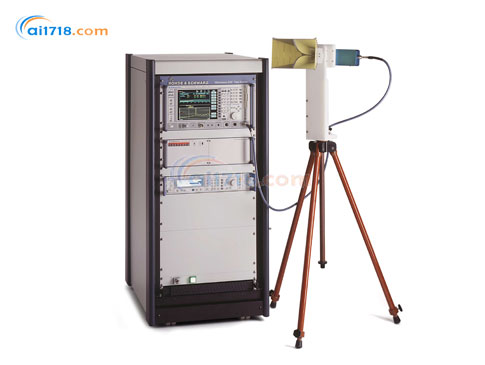

?R&S?TS9975 EMI 測試系統可用于按照不同標準進行傳導和輻射干擾的所有 EMI 測量

R&S TS9975 的典型應用
?無線測試
?民用測試
?*用測試
?汽車測試

功能
?0.15 MHz 至 30 MHz 頻率范圍內的傳導 EMI 測量
?30 MHz 至 40 GHz 頻率范圍內的輻射 EMI 測量
?通過自動路徑切換實現系統自動化
?包含用于系統校準和系統檢查的設備

附加無線測試功能
?在被測設備（DUT）天線連接器上進行 100 kHz 至 12.75 GHz 頻率范圍內的傳導雜散發射測量
?30 MHz 至 40 GHz 頻率范圍內的輻射雜散發射測量
?EIRP 測量
?通過濾波器進行載波抑制
?可同時傳輸不同的服務（如 GSM 和 Bluetooth?）
?無線設備空中鏈路的自動激勵與監視
?R&S?CMU200 將大多數常見無線標準集中到一臺設備中
?在不同服務或頻帶之間自動切換

民用、*用和汽車測試
?系統配置
該系統具有高度模塊化的硬件和軟件設計，針對各種客戶化的需求，采用各種不同的儀器組合來進行量身定制。該系統是一個由硬件、用戶友好軟件以及系統服務組成的完整系統，用戶可在很短時間內掌握它的使用。

?電波暗室
輻射發射和敏感度是在電波暗室中進行測量的。這種測量需使用一個遙控轉臺和一個帶控制單元的自動升降天線塔。這些可選部件可隨系統提供，并由系統軟件來控制。針對研發和質量保證的應用，可使用便于布置到實驗室中的更小的緊湊型暗室。

?硬件
一個過程控制器(PC)通過 IEC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。

?測試接收機
測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。如果預認證測量對于 EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。

測試系統的頻率上限可以是 3/7/18/26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。
?測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。
?硬件擴展
R&S?ESH2-Z5 和 R&S?ENV216 人工電源網絡
用于切換天線和傳感器的 R&S?TS-RSP 系統控制單元
R&S 測試天線（如 R&S?HL562）
?軟件
R&S?EMC32 支持產品開發與設備改進過程中的全自動認證測量和交互式測量。

無線測試
標準
該系統可滿足以下無線標準的所有要求：
?AMPS
?CDMA、TDMA
?GSM450/850/900/1800/1900
?GPRS、EDGE
?UMTS
?Bluetooth?2.0 + EDR
?WLAN 802.11a, b, g
?WiMAX 802.16
可根據要求提供適用于其他標準的配置。客戶可對 R&S?TS9975 測試系統進行滿足其他標準或不同規定的特定改動，不會產生任何問題

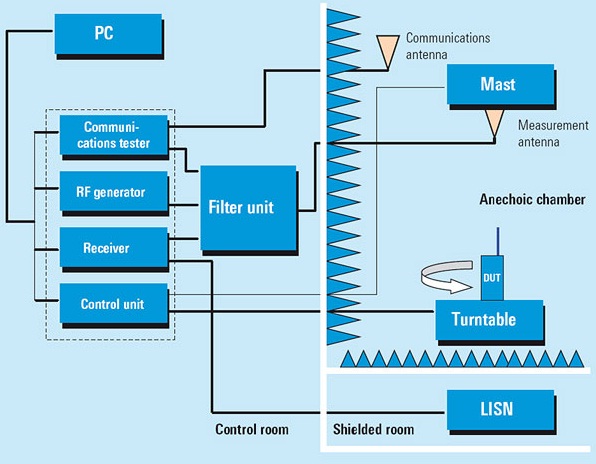

R&S?TS9975 無線系統方塊圖

系統配置
?該系統具有高度模塊化的硬件和軟件設計，針對各種客戶化的需求，采用各種不同的儀器組合來進行量身定制。該系統是一個由硬件、用戶友好軟件以及系統服務組成的完整系統，用戶可在很短時間內掌握它的使用。
?雜散發射測量與 EMI 測量之間的主要差別在于，必須在接收機上設置與有用信號相匹配的帶寬，而不是典型 EMC 帶寬（如 200 Hz、9 kHz、120 kHz）。
?還應注意，EMC 帶寬是參考IF 濾波器的6 dB 帶寬，而雜散發射測量的帶寬是參考3 dB 帶寬。雜散發射測量中，峰值檢測器取代了準峰值檢測器。
?所有這些差別都要求使用一個帶頻譜分析儀功能的測試接收機，而不是單純的接收機。除 EMI 和雜散發射之外，R&S?TS9975 還可測量所需信號，例如，測量帶集成天線的無線電裝置與模塊的等效全向輻射功率 (EIRP)。

?電波暗室
輻射發射和敏感度是在電波暗室中進行測量的。這種測量需使用一個遙控轉臺和一個帶控制單元的自動升降天線塔。這些可選部件可隨系統提供，并由系統軟件來控制。針對研發和質量保證的應用，可使用便于布置到實驗室中的更小的緊湊型暗室。尤其是對于雜散發射測量而言。

?硬件
一個過程控制器 (PC) 通過 IEC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。

?測試接收機
測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。另外，它還具有針對雜散發射測量的頻譜分析儀功能。如果只需進行雜散發射測量，并且預認證測量對于 EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。
測試系統的頻率上限可以是 3/7/18/26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。

?測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。

?濾波器
要想在 DUT 正在發射信號時在足夠寬的動態范圍內按照各種標準來測量雜散發射（如手機的雜散發射），必須通過帶阻或高通濾波器在接收機輸入處抑制 DUT 發射的有用信號。為此，羅德與施瓦茨公司開發出一種專用濾波器，它具有靈活的設計，可讓客戶在常見無線標準中進行選擇。這些濾波器專門設計用于按照各種標準進行測量。由于現代被測設備 (DUT) 同時使用一個以上的無線服務，因此兩種濾波器（如 GSM 和 Bluetooth? ，GSM 和 WLAN）可同時處于工作狀態。客戶的特殊要求也可得到滿足。

?通信測試儀
測試系統中集成了一個通信測試儀，用于在一個確定工作狀態下切換和控制連接到 DUT 的鏈路。

?軟件
R&S?EMC32 支持產品研發與設備改進過程中的全自動認證測量和交互式測量

支持的 EMI 標準
應用	EMI 標準（舉例）
工業用和家用產品（民用）	CISPR 11/EN 55011 CISPR 14-1/EN 55014-1 ANSI-C 63.4 FCC 15, 18
信息技術（民用）	CISPR 22/EN 55022 ANSI-C 63.4 FCC 15, 18
療設備（民用）	EN 60601-1-2 CISPR 11/EN 55011
無線設備（民用）	ETSI EN 301489-x 3GPP TS 51.010 ETSI EN 301908-1 ETSI EN 300328-1 FCC part 15
汽車	2004/104/EC CISPR 12, SAEJ 551/2 CISPR 25, SAEJ 1113/41
*用/航空電子產品	MIL-STD 461E, CE101, CE102, CE106, RE101, RE102, RE103 RTCA/DO-160 VG95370-95377 DEF-STAN 49-41 GAM-EG 13
消費品無線電/電視接收機（民用）	CISPR 13/EN 55013
