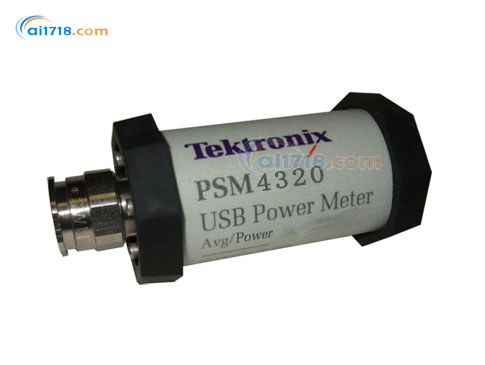

美國TEKTRONIX　PSM4320微波功率計/傳感器

型號：PSM4320微波功率計/傳感器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Tektronix PSM4320微波功率計/傳感器由愛儀器儀表網代理，本產品是在進行測量前不需要清校零或校準，節約時間，避免質量差的數據的微波功率計/傳感器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?儀表在整個溫度范圍內經過校準，在進行測量前不需要清校零或校準，節約時間，避免質量差的數據
?所有型號都提供了平均功率、占空比校正脈沖功率和測量數據記錄功能
?標配應用程序在Microsoft Windows 下運行
?功率計應用程序
?高速數據記錄應用程序
?提供了LabVIEW 驅動程序和編程實例，適用于*常用的 Windows 編程環境，支持自動測試系統
?*大保持模式和相對測量模式
?偏置、頻響和75Ω *小損耗校正
?靈活的平均模式，提供迅速穩定的測量
?TTL 觸發輸入和輸出，與外部儀器同步
?通過/ 失敗極限模式
?體積緊湊
?提供了平均功率(CW)測量，并增加了脈沖和峰值功率測量，在脈沖式R F 和微波信號上收集基本數據
?可調節偏置和時間周期，測量突發信號的峰值功率、平均功率和*小功率

應用領域：
?普通RF 和微波平均功率測量
?檢定重復的脈沖式信號，如導航、氣象和其它雷達
?測量被調制信號峰值功率和平均功率，如GSM、CDMA、 WCDMA、HSPA、WiMAX，分析帶寬高達10 MHz
?測量被調制通信信號的峰值功率和平均功率
?信號源電平控制反饋
?驗證和檢定功放、開關和其它RF 和微波器件
?維護、保養和安裝DTV、蜂窩、微波無線鏈路及無線廣播發射機
?檢驗和校準測試設備和系統

產品特點：
?8 GHz、18 GHz、20 GHz 和26.5 GHz 型號
?多種型號，帶有N 型連接器和3.5 mm 連接器
?動態范圍*低-60 dBm，*高+20 dBm
?不確定度低達2.6%
?讀取速度高達每秒2000 次
?功能強大、緊湊的功率傳感器/ 功率計
?提供了快速準確的RF和微波功率測量功能
?視您選擇的具體系列，其提供了多種CW 和脈沖調制測量功能
?每臺儀表都標配Windows功率計應用軟件，用來控制儀表，顯示讀數，記錄數據
?功率傳感器/ 功率計和PC相結合，提供了完整的解決方案，不再需要使用單獨的專用儀表主機
?通過標配功率計應用軟件，用戶只需按一下鼠標，*會出現熟悉的儀表控制功能，在PC屏幕上直接出現讀數
?熟悉的Windows下拉菜單提供了額外的控制功能
?PC上會立即提供數據，進一步進行分析和文件管理
?儀表使用標準USB 2.0 協議和電纜與PC 通信，即插即用，使用簡便
?把高速功率測量集成到測試中
?泰克PSM系列功率傳感器提供了業內*快的測量速度(每秒讀取2000 次)
?這可以明顯縮短測試時間，提供以前沒有提供的動態功率測量信息
?標配高速記錄應用程序為把這些數據放到PC中進行分析提供了一種機制
?對自編程測試應用，您可以使用LabVIEW或使用全面存檔的API與傳感器通信
?其為*常用的開發環境提供了范例程序
?通信庫允許程序與*多12個傳感器通信，而不需要使用昂貴的開關
?為與其它測量設備同步，包括觸發輸入和觸發輸出TTL信號
?高速測量、全面的編程工具和同步功能，使得這些傳感器可以作為通用系統，增加到您的測試環境中
?選擇能夠滿足您的需求的性能/ 功能

特點	PSM4110	PSM4120	PSM4320	PSM4410
輸入連接器	3.5 mm, 插頭	N-type, 插頭	N-type, 插頭	3.5 mm, 插頭
頻率范圍	10 MHz - 8 GHz	10 MHz - 8 GHz	50 MHz - 18.6 GHz	50 MHz - 20 GHz
動態范圍	10 MHz - 6 GHz: –60 dBm - +20 dBm 6 GHz - 8 GHz: –50 dBm - +20 dBm		–40 dBm - +20 dBm
*大峰值平均值比	10 MHz - 6 GHz: 80 dB 6 GHz - 8 GHz: 70 dB		55 dB
內部視頻帶寬	10 MHz, 典型值
時基	±50 ppm,典型值
采樣率	500 kS/s
平均功率, *小脈沖寬度	500 ns, 典型值
峰值功率, *小脈沖寬度	200 ns, 典型值
總體準確度*1	總體不確定度 = 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
校準系數不確定度(CF)	10 MHz - 100 MHz: 7.0% 100 MHz - 500 MHz: 4.0% 500 MHz - 8 GHz: 2.5%	10 MHz - 100 MHz: 7.0% 100 MHz - 500 MHz: 4.0% 500 MHz - 8 GHz: 1.7%	50 MHz - 500 MHz: 4.0% 500 MHz - 10 GHz: 1.7% 10 GHz - 18.6 GHz: 1.9%	50 MHz - 500 MHz: 4.0% 500 MHz - 12.5 GHz: 2.6% 12.5 GHz - 18 GHz: 3.2% 18 GHz - 20 GHz: 3.5%
溫度不確定度(TU)	40 °C < T ≤ 50 °C: 1.00% 30 °C < T ≤ 40 °C: 0.75% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 0.75% 0 °C < T ≤ 10 °C: 1.00%		40 °C < T ≤ 50 °C: 6.00% 30 °C < T ≤ 40 °C: 3.00% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 3.00% 0 °C < T ≤ 10 °C: 6.00%

*大平均功率	+20 dBm (100 mW)；損壞電平:+23 dBm (200 mW)
*大脈沖功率	+20 dBm (100 mW)；損壞電平:+23 dBm (200 mW)
測量速度	2000/s (100 settled measurements per second typical)
觸發輸入/觸發輸出	兼容TTL；損壞電平:5.5 V max, –0.5 V min；速率: 1 Hz - 750 kHz, 典型值
USB 接口	USB 版本: 2.0 版全速(11 Mb/s)
工作溫度	0 °C – +55 °C
非工作溫度	–25 °C – +85 °C
工作濕度	+30℃以下時15% - 95% RH (相對濕度)；+30℃到+55℃時15% - 45% RH；無冷凝
非工作濕度	+30℃以下時15% - 95% RH (相對濕度)；+30℃到+85℃時15% - 45% RH；無冷凝
工作高度	3,000 m (10,000 英尺)
非工作高度	15,000 m (50,000 英尺)
安全	ANSI/UL61010-1 (ISA-82.02.01), CAN/CSA,C22.2 No. 61010-1, EN61010-1, IEC 61010-1
EMC	EN 61326 (1997); A1 (1998), 根據EN50082-2,Group 1, Class B, CE 提高測試電平
直徑	PSM4320, PSM4410 ：48 mm (1.9 英寸)
長度	PSM4320, PSM4410 ：74 mm (2.9 英寸), 外加連接器
長度	PSM4110, PSM4120 ： 62 mm (2.4 英寸), 外加連接器
重量	PSM4320，PSM4410：112 g (3.95 盎司), 外加連接器的重量
重量	PSM4110，PSM4120： 90 g (3.17 盎司), 外加連接器的重量

PSM3110	USB 功率傳感器/ 功率計, 10 MHz-8 GHz，真實平均功率, 3.5 mm 插頭
PSM3120	USB 功率傳感器/ 功率計, 10 MHz-8 GHz，真實平均功率, N 型插頭
PSM3310	USB 功率傳感器/ 功率計, 10 MHz-18 GHz，真實平均功率, 3.5 mm 插頭
PSM3320	USB 功率傳感器/ 功率計, 10 MHz-18 GHz，真實平均功率, N 型插頭
PSM3510	USB 功率傳感器/ 功率計, 10 MHz-26.5 GHz，真實平均功率, 3.5 mm 插頭
PSM4110	USB 功率傳感器/ 功率計, 10 MHz-8 GHz，峰值功率和脈沖, 3.5 mm 插頭
PSM4120	USB 功率傳感器/ 功率計, 10 MHz-8 GHz，峰值功率和脈沖, N 型插頭
PSM4320	USB 功率傳感器/ 功率計, 50 MHz-18 GHz，峰值功率和脈沖, N 型插頭
PSM4410	USB 功率傳感器/ 功率計, 50 MHz-20 GHz，峰值功率和脈沖, 3.5 mm 插頭
PSM5110	USB 功率傳感器/ 功率計, 100 MHz-8 GHz，脈沖曲線, 3.5 mm 插頭
PSM5120	USB 功率傳感器/ 功率計, 100 MHz-8 GHz，脈沖曲線, N 型插頭
PSM5320	USB 功率傳感器/ 功率計, 50 MHz-18 GHz，脈沖曲線, N 型插頭
PSM5410	USB 功率傳感器/ 功率計, 50 MHz-20 GHz，脈沖曲線, 3.5 mm 插頭
C3	三年校準服務
C5	五年校準服務
R5	五年維修服務
174-6150-00	USB 電纜, 2 m, 20 AWG
348-2013-00	更換用橡膠纜套
