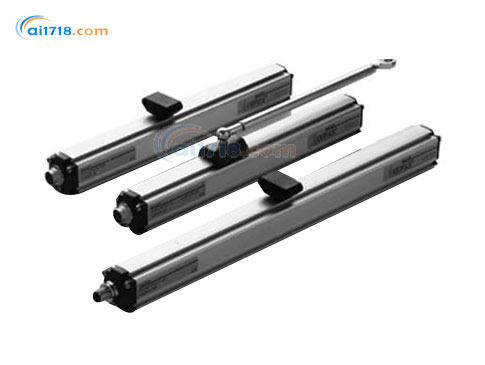

德國BALLUFF　BTL5_P脈沖位移傳感器

型號：BTL5_P脈沖位移傳感器

品牌：德國BALLUFF

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國BALLUFF

德國巴魯夫BALLUFF成立于1921年，是一個世界領先的傳感器制造商，提供創新和實際感測解決方案，為汽車行業、冶金行業、機床行業、風電行業提供廣泛的應用和產業。總部位于德國斯圖加特下的挪因豪森，自動化產業、能源產業在德國、美國、瑞典、巴西、匈牙利、中國及日本擁有生產基地。市場...[查看更多]

瀏覽過此產品的用戶最終購買了

德國Balluff BTL5_P脈沖位移傳感器由愛儀器儀表網代理，本產品是高防護等級和便捷的安裝的傳感器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品特點：

示教模式
?用來設置一個新的零點和終點來替代工廠設定
?首先將定位磁環移到新的零點，然后再移到新的終點，通過按壓按鍵，保存相應的數值

校準模式

?您可通過該方法校準新的零點和終點數值。當定位磁環無法移動到標準的零點和/或終點時，*有可能使用這種方法
?移動定位磁環到新的起始和終止位置，然后按壓按鍵調節顯示的數值，直到到達期望的數值

在線調節
?編程功能允許用戶在工作時（如閉環結構中）設置零點和終點
?在設置過程中不會輸出錯誤信號，因此不會出現液壓缸動作不受控的情況
?調節的范圍限于±2.5%以內

微脈沖位移傳感器 BTL5-A/C/E/G...B 的特點
?模擬信號可調節范圍*
?3 種調節模式：示教，校準零點和終點以及在線調節
?如需要，可更換電氣頭部外殼短小
?錯誤信號：當檢測范圍內無定位磁環或傳感器處于調節模式

接口

P接口

?同巴魯夫BTA/BTM處理卡及眾多OEM 控制器，如Siemens 、 B&R、 Bosch、 Phoenix Contact、Mi tsubish、Sig- matek、Parker、Esitron、 WAGO等兼容。采用抗噪聲的 RS485差分驅動器和接收器，在BTA和BTL之間的電纜長達 500m時仍能保證可靠的信號傳輸。噪聲信號被有效抑制

M接口

?M接口是一種對應于專用控制器的接口形式

高精度數字化的P-接口信號
?各廠商在開發自己的控制和處理芯片時，若采用巴魯夫公司開發的數字芯片44QFP的話
?*可以事半功倍地開發出低成本的P-脈沖接口
?該巴魯夫數字芯片是專門為用于P-脈沖接口的高精度可配置專用集成芯片(ASIC)而開發的

產品優點：

?位置信號分辨率1μm
?微脈沖位移傳感器系統1μm的分辨率得益于內部高分辨率的數字芯片(33ps)
?4個磁塊的位置數據可同時處理
?4/8位處理器接口

微脈沖位移傳感器的特殊型號系列
?復雜的應用通常會對傳感器有特殊的要求
?巴魯夫為了滿足這些要求，開發特殊型號的傳感器，能夠有效地同控制系統集成
?這一切的實現，完全得益于一個龐大的、充滿高度活力的微脈沖位移傳感器
?開發團隊并會同了巴魯夫專門的電磁兼容性測試實驗室，沖擊和振動檢測中心

微脈沖位移傳感器的特殊型號系列
?用于超高安全需求的2/3通道冗余位置檢測系統
?一個傳感器包含2到3個完全獨立檢測部件
?Start/Stop脈沖或模擬量接
?緊湊型外殼
?*大額定檢測長度1000mm

提供的輸出接口形式：
?模擬量 0...0 V
?4...20 mA, 0...20 mA
?–0...0 V

?數字脈沖接口列

產品性能：
?巴魯夫微脈沖位移傳感器外殼突出型結構（外置式）以其精良的機械結構

?高防護等級和便捷的安裝，成為了許多直線位移傳感器（如電位差計，玻璃光柵尺、 LVDT等）的有效替代產品
?該傳感器的檢測原件由鋁制擠壓型材保護
?在檢測元件（波導管）上的具體位置，用一個被動的位置標示塊（定位磁鐵）表示，無需提供電源
?可提供額定檢測長度從50到5000mm
?非接觸位置檢測
?IP 67，對污染不敏感無磨損防沖擊和振動
?*位置量輸出
?分辨率可達0.001mm（取決于采用的處理器）
?信號可直接處理，或經與各類控制系統的接口兼容的控制卡，也可用于獨立工作方式

系列	BTL5 外殼突出型結構
沖擊負載	100 g/6 ms 符合 IEC 60068-2-27
振動	12 g, 0...2000 Hz 符合 IEC 60068-2-6
極性反接保護	有
過電壓保護	Transzorb保護二極管
絕緣強度	500 V DC （外殼對地）
外殼防護等級符合 IEC 60529	IP 67 (與防護等級為IP 67 的BKS-S...插頭可靠連接時)
外殼材料	鋁，經陽極氧化處理
安裝方式	安裝套件
連接方式	插頭或電纜連接
電磁兼容性測試：
無線電幅射干擾 (RF)	EN 550 *組，A級
靜電干擾 (ESD)	IEC 6000-4-2 ，銳度 3
無線電放射干擾 (RF)	EN 550 第組，A級
靜電干擾 (ESD)	IEC 6000-4-2 ，銳度 3
電磁場干擾 (RFI)	IEC 6000-4-3 ，銳度 3
瞬間高速干擾脈沖 (BURST)	瞬間高速干擾脈沖 (BURST) IEC 6000-4-4 ，銳度 4
因高頻場感應干擾引起的	IEC 6000-4-6 ，銳度 3
標準額定檢測長度 [mm] 直徑8 mm金屬管檢測長度至06 mm （取決于步數）	0050, 000, 030, 050, 075, 0200, 0225, 0250, 0300, 0350, 0360, 0400, 0450, 0500, 0550, 0600, 0650, 0700, 0750, 0800, 0850, 0900, 0950, 000, 00, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 2000, 2250, 2500, 2750, 3000, 3250, 3500, 3550, 3750, 4000, (4250, 4500, 4750, 5000, 5250, 5500) 可按要求提供增長型
