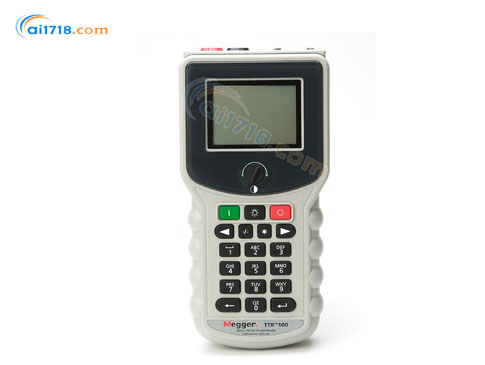

美國MEGGER　TTR100單相手持式變比測試儀

型號：TTR100單相手持式變比測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger TTR100單相手持式變比測試儀由愛儀器儀表網代理，本產品是操作簡單、手持式、構造結實的單相手持式變比測試儀，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?Megger TTR100是一個自動的單相手持，電池供電的變壓器繞組比測試儀，用來測試單相和三相配電變壓器，電壓和電流變壓器，抽頭變壓器的繞組比，勵磁電流，相位偏差，繞組的直流阻抗和極性。?使用下面所提及到的方法能快速的顯示變壓器繞組或者磁芯電路中的故障。
?TTR100獨特的設計能使使用者只需要用一支手*可以操作測試儀器，沒有其他的變壓器測試儀器帶有這樣的功能。這*使操作者不需要跪下或者俯身去操作儀器，并且能減少測試時間。
?因為要在非常惡劣的條件中使用，所以儀器的設計非常牢固，外殼是抗震動的，而且使儀器的重量減到只有1.5Kg。這個重量比市場上所有的同類型的儀器都要輕。
?它牢固和精致的設計使儀器能很好的使用于一些非常惡劣的環境中。
?TTR100特別適合于在變電站和變壓器制造中測試單相和三相變壓器。
?TTR100會提供非?？煽康臏y試結果，幫助使用者去確定被測試變壓器的狀態。其帶有的高對比度的LCD顯示屏能使使用者不論是在暗的還是亮的環境中都能看見顯示屏上的測試數據。
?TTR100還裝備有特別設計的測試導線，能適用于氣候條件的變化。
?儀器能測試工業中*高的繞組比，其*度為0.1%或者更高，而其中的勵磁電壓又是*低的?，F在商業上沒有其他的儀器能有這個性能。
?TTR100還具有測量變壓器一次繞組對比二次繞組的相位偏差的能力。這個測量對校檢Pt和CT的相位錯誤也非常有用。
?TTR100還帶有Window系統中運行的管理軟件，用來把儀表中的測試數據下載到PC機中，儲存在數據庫中的數據在過一段時間后重新查看，或者通過打印機把測試報告打印出來。這些測試報告都可以方便的通過E-mail進行傳輸。

產品應用：
?對于變壓器繞組的測試，幾乎所有的操作步驟都是一樣的，都是通過對變壓器連續測試驗證與設計規范有什么改變。TTR100是一個測試變壓器繞組非常有用的儀器，因為它能定位單相或者三相變壓器的幾種類型的故障。它也是在購買CT和PT時，進行儀器檢測的理想儀器。它能測量無負載的CT和PT的*度，還能更進一步的測試CT和PT的故障。
?TTR100提供一個高電壓給變壓器高電壓繞組（高電流比對應高繞組比），然后在*測試低電壓繞組端的電壓。除了能測試變壓器繞組以外，還能測試勵磁電流，相角偏差，繞組比偏差百分比，直流繞組阻抗和極性。

?變壓器繞組比：
變壓器繞組比是高電壓端繞組數量和低電壓繞組數量之比。
像TTR100這樣的變壓器繞組比測試儀器都能直接測量單相和三相變壓器的繞組比。變壓器的繞組比可能會由于以下幾個原因而改變：由于故障而產生的物理損壞，絕緣惡化，環境污染或者在運輸中毀壞。如果一個變壓器的繞組比偏離額定電壓繞組的0.5%，這個變壓器*不能直接使用了。要測量像這種很小改變的繞組比*需要測試*度很高的儀器，例如TTR100。

?勵磁電流：

TTR100通過給變壓器的一邊繞組加上一個電壓來測試勵磁電流。一個勵磁電流的*測量有利于使用者判斷變壓器的磁芯狀態。有害的勵磁電流或者不小心的接地能影響勵磁電流。

?相位角偏差：
相位角偏差是高電壓繞組的電壓信號和低電壓繞組的電壓信號之間的相位角偏差。
變壓器的高電壓端和低電壓端之間的相位偏差是非常小的。然而如果變壓器磁芯退化或者損壞非常嚴重，其相位偏差改變*會非常明顯。TTR100能通過測量這個相位關系來探測變壓器磁芯狀況。

?繞組阻抗：
測試變壓器繞組的直流阻抗能探測變壓器是否有下列故障，如：繞組短路，繞組斷開，繞組連接松開。Megger TTR100能測試單相和三相變壓器繞組的直流阻抗。

?變壓器極性：
配電變壓器的極性能決定變壓器與有源網絡的良好連接。TTR100能鑒別單相變壓器的極性。

產品特點：
?全自動快速測試；操作簡單；手持式；構造結實；輕便。
?電池供電，帶有省電和自動關斷功能。
?能測量繞組比，相位偏差，勵磁電流，繞組阻抗和極性。
?字母數字式鍵盤
?帶有傳輸和打印數據的RS232端口
?存儲200組測試數據和100組用戶對變壓器測試的設置
?6種可選操作語言
?全自動快速測試儀，能輕松手持操作。操作者不需要跪下或者俯身去操作儀器。
?由可充電電池供電，能保障15個小時的野外操作。
?能通過字母數字鍵盤給測試報告加以下列信息，例如公司名稱，變電站名稱，變壓器制造商，變壓器繞組比，操作者，測試溫度和相對濕度。
?操作者可以輸入變壓器和所有抽頭的比率。這*能使操作者馬上知道一個抽頭比超過了可接受限制，從而有故障的抽頭*能很容易的被辨識出來。
?記錄套管比率錯誤的*度達到±0.1%。這*不需要額外的測試工具，并減少測試時間。
?測量變壓器一次繞組對比二次繞組的相位偏差。能快速反應，當變壓器存在部分線圈短路和磁芯故障時，這個測量對于校驗各種類型的PT和CT的相位錯誤時也非常有用。
?是一些儀表制造廠的*使用工具。TTR100能用來測量無負載CT和PT的*度，還能更進一步的測試CT和PT的故障。
?是變壓器制造商的理想使用工具。其獨特的測試程序和數據儲存能力，能使操作者在很短的時間內完成對單相和三相變壓器（帶有多個抽頭變換器和套管CT）的測試。
?其快速測試模式提供了一個快速測試單相和三相變壓器和CT的繞組比，勵磁電流，相角偏差和繞組阻抗的模式。此外還能探測單相變壓器和CT的極性。
?顯示所有的測量和計算值，包括繞組比，勵磁電流，繞組比誤差，相角偏差，繞組阻抗和極性。其測試數據是非常全面和*的。
?每次測試時都會自動檢測
?牢固，輕便的設計使儀器非常適合在各種惡劣的環境工作。
?符合ANSI，IEC，IEC1010和CE標準。
?提供了6種操作語言：英語，法語，德語，意大利語，葡萄牙語和西班牙語。

電源類型：	可充電 NIMH 電池組, 3.6 V dc, 3800 mAh
電池使用壽命：	在野外操作15小時
充電電壓：	100-250 V ac, 50/60 Hz ±2 Hz（在充電的時候，儀器可以使用），充電大約需要三小時。
可選充電電源：	車輛用蓄電池12 V dc 到 115 V ac 對電池充電
勵磁電壓：	測試配電或者功率變壓器時8 V rms 測試PT時為1.5 V ac RMS, 或者測試CT時為 8 V ac RMS
測試頻率：	如果使用 50/60 Hz 測試儀器測試時，內部產生的頻率為55 Hz。
勵磁電流范圍：	0 到 100 mA, 4-位數的分辨率。
繞組比范圍：	0.8 到 20,000， 5-位數的分辨率
相位偏差范圍：	±90o,用分顯示的時候為1個小數點, 在用度或厘秒顯示的時候為2 個小數點。
繞組阻抗范圍：	0 到 2000 Ω, 4 位數的分辨率。
變壓器極性：	正或者負
電流*度(rms) ：	±(讀數的2% + 1 位數)
相位偏差范圍：	±3分鐘
繞組比*度：	±0.1% (0.8 到 2000)；±0.15% (2001 到 4000)；±0.25% (4001 到 20.000)
繞組阻抗*度：	±(讀數的10% + 1 位數) 量程 10 Ω 到 2000 Ω ±(10% ±1 me) 量程 10 mΩ 到 9.99 Ω ±(10% ±0.5 mΩ) 量程 0.1 mΩ 到 9.99 mΩ
PC/打印機接口：	RS232C 端口, 9針端口, 57.6 KB (打印機為19.2 KB)
顯示圖形：	LCD 模塊 128 x 64 點陣 (8行21個字母)
測試數據儲存：	內部能存儲200多種，各種類型的測試結果。此外，還能存儲100組用戶定義變壓器設置
軟件：	附帶下載到 PC中的軟件, 數據儲存在數據庫或者打印出來。
測試導線：	提供一套單相測試導線 1.8 m長
安全防范/EMC/防震：	符合 IEC-1010-1, CE 和 ASTM D999.75標準
溫度范圍操作：	-4o F 到 131o F (-20o C 到 55o C)
存儲：	-58o F 到 140o F (-50o C 到 60o C)
相對濕度操作：	0 ～ 90%非凝固的
儲存：	0 ～ 95%非凝固的
保護裝置：	高電壓邊短路繼電器, 瞬態抑制器和氣體浪涌電壓保護器。
測試時間：	測試單相配電變壓器 8 到 20 秒
測試方法：	ANSI/IEEE C57.12.90
尺寸：	241 H x 115 W x 48 D mm
重量：	大約1.5 kg，只有儀器，不帶導線

“X”型繞組測試導線，1.8m	35502-511
“H”型繞組測試導線，1.8m	35502-521
PC接口線	33147-18
電池盒	35753
常用電池充電器
運輸保護盒和附件包	55-20008
PC下載軟件	35794-2
快速啟動指導	55-20013
使用手冊	AVTMTTR100
