變壓器故障檢測中變壓器套管預防性試驗包括哪些內容？

來源：愛儀器儀表網 發布時間：24-11-01 14:07 作者：陸翠翠瀏覽次數：64 分類：技術文章

北京康高特儀器設備導讀：關于變壓器故障檢測，變壓器套管在變壓器中是非常重要的組成元件，套管是變壓器箱外主要的絕緣裝置，主變內部引線通過套管與其他電氣設備連接。在變壓器運行中，套管長期通過負載電流，當外部短路時通過短路電流。因此要求變壓器套管必須具有規定的電氣強度和足夠的機械強度。

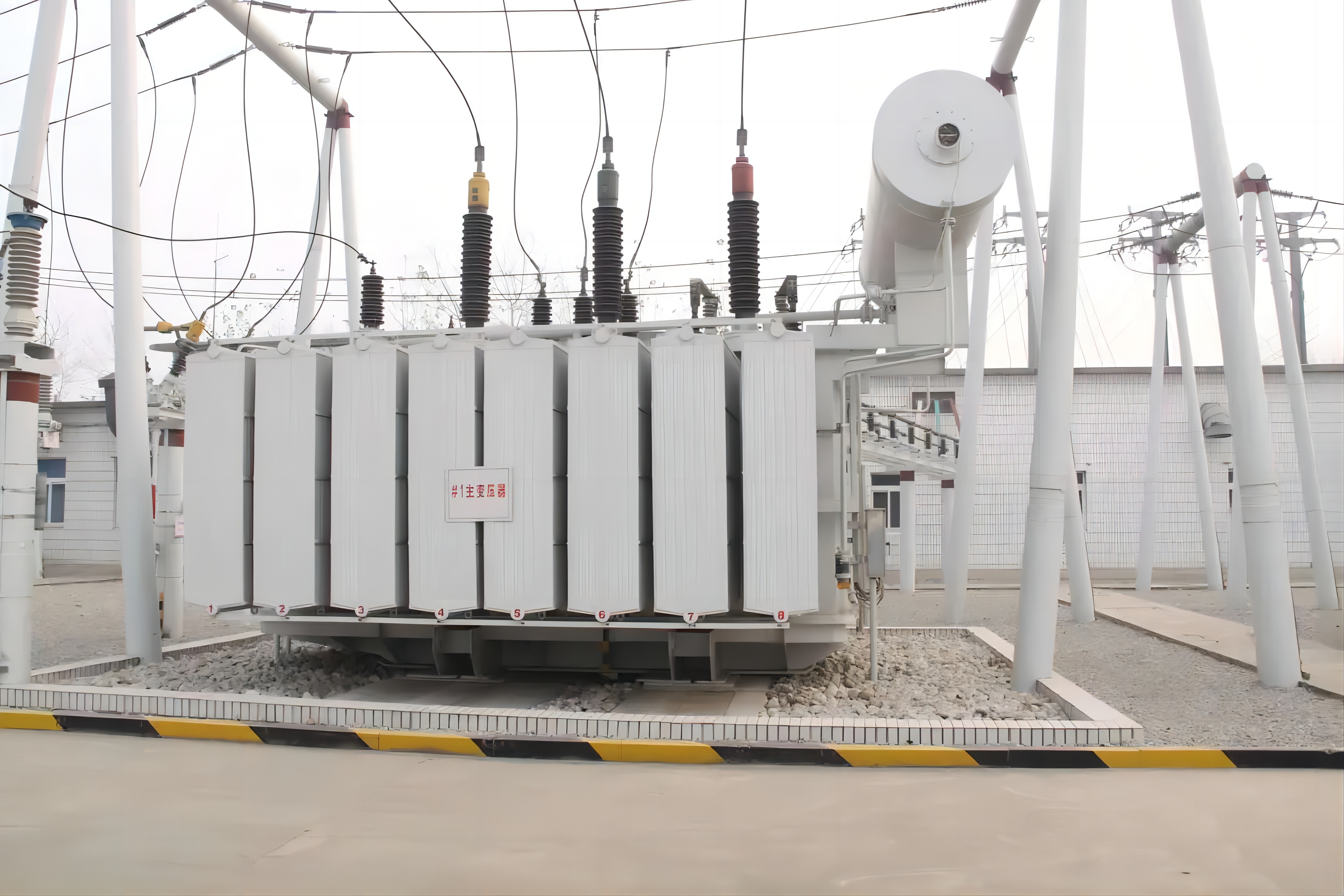

變壓器故障檢測

因此，我們要對變壓器套管進行定期檢測，確保它的“健康狀況”，并在一些“小病灶”初步顯露時加以干預，將其扼殺在搖籃中，以確保套管能夠安全穩定運行。

*我們以油紙電容型套管為例，與大家分享套管的預防性試驗都有哪些內容。

油紙電容型套管的預防性試驗是對套管進行定期停電試驗和檢查，主要是主絕緣試驗和末屏試驗，以及其他部位的檢查。

01主絕緣試驗

主絕緣介損測量用正接法。介損值增加，有可能是套管本身劣化或受潮。而介損值異常變小或負值，可能是套管底座法蘭接地不良、套管表面臟污受潮、末屏受潮等形成“T”形網絡干擾，也有可能是介損儀標準電容器受潮等。

變壓器故障檢測

電容量增加可能是由設備密封不良，進水受潮引起，也有可能是套管內部游離放電，燒壞部分絕緣層的絕緣，導致電極間短路。而電容量的減少，可能是套管漏油引起，內部進入了部分空氣。

02末屏試驗
測量絕緣電阻值小于1000MΩ時，應測量末屏對地tgδ，其值不大于2%。末屏介損測量用屏蔽反接法。末屏的絕緣情況反映外層絕緣水平，外層絕緣受潮，將導致主絕緣逐漸受潮。末屏正常運行時，還應檢查其接地情況，必須保證接地良好。

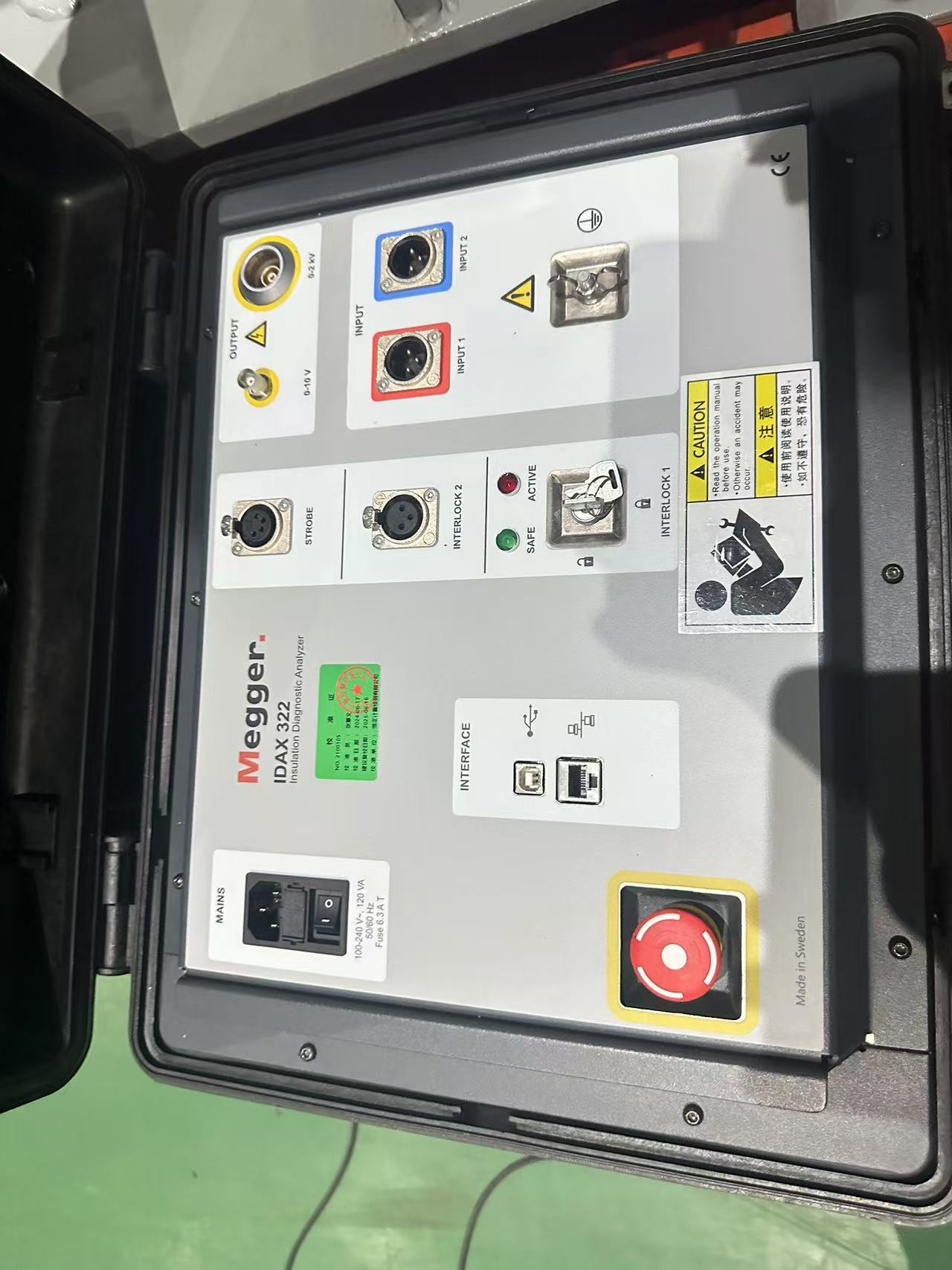

IDAX變壓器抗干擾絕緣診斷分析儀

03將*帽密封性及與導電桿接觸情況
將*帽外面密封圈密封不良時，潮濕的空氣進入將*帽里面空腔，使將*帽與導電芯桿連接的內螺紋氧化，導致將*帽與導電芯桿接觸接觸不良，容易造成套管將*帽運行中異常發熱。
有些設計不合理的防雨罩，因與導電芯固定銷接觸不良處于“懸浮電位”，對瓷套產生高頻放電，引起主絕緣介損測試值異常變大。
檢查時注意密封圈附近是否有銅綠銹跡或漏油現象；另外用*表測量將*帽與導電桿的電阻是否為零；必要時檢修前后進行變壓器三相直流電阻測試，電阻值及平衡系數是否超標。

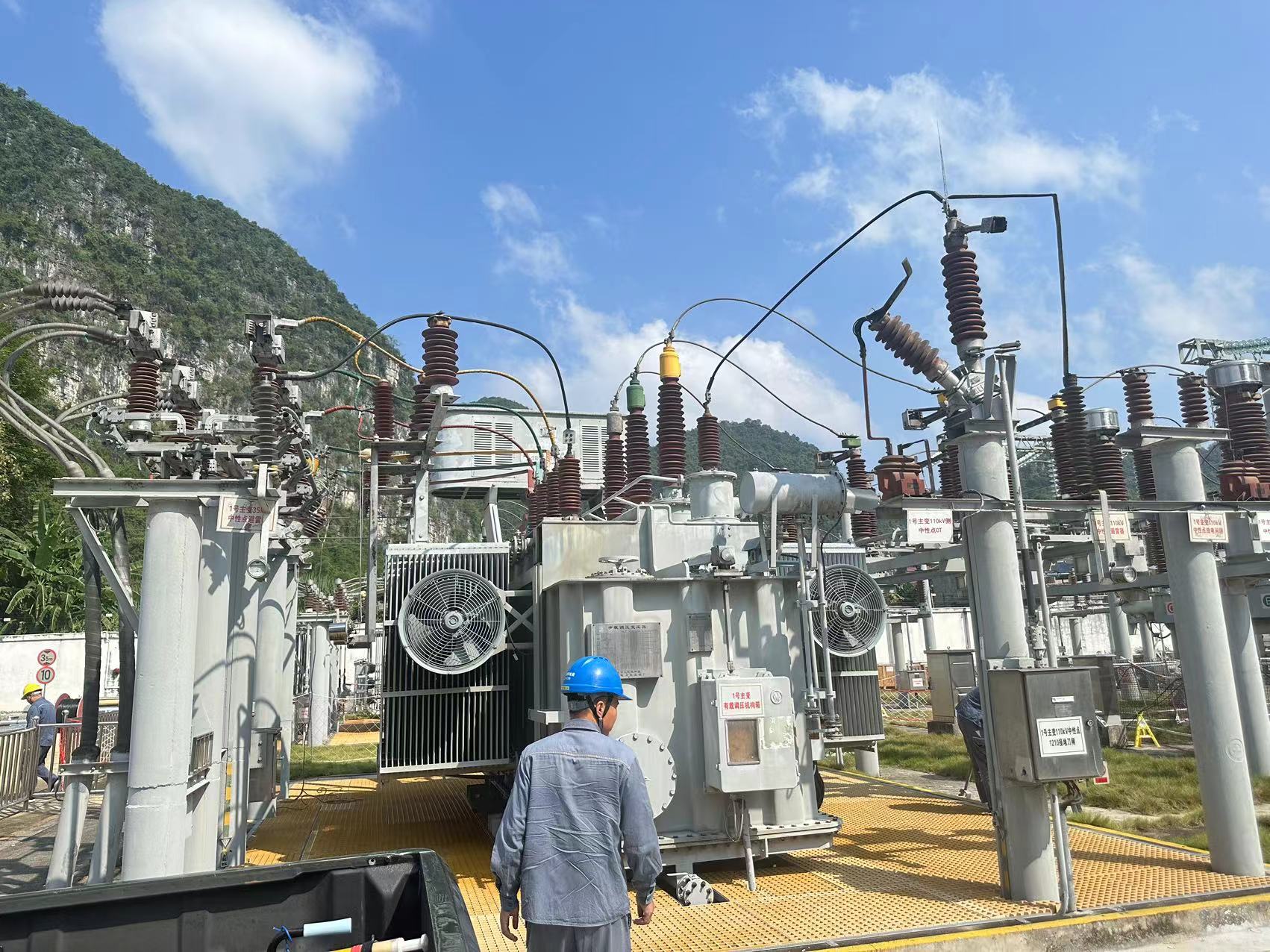

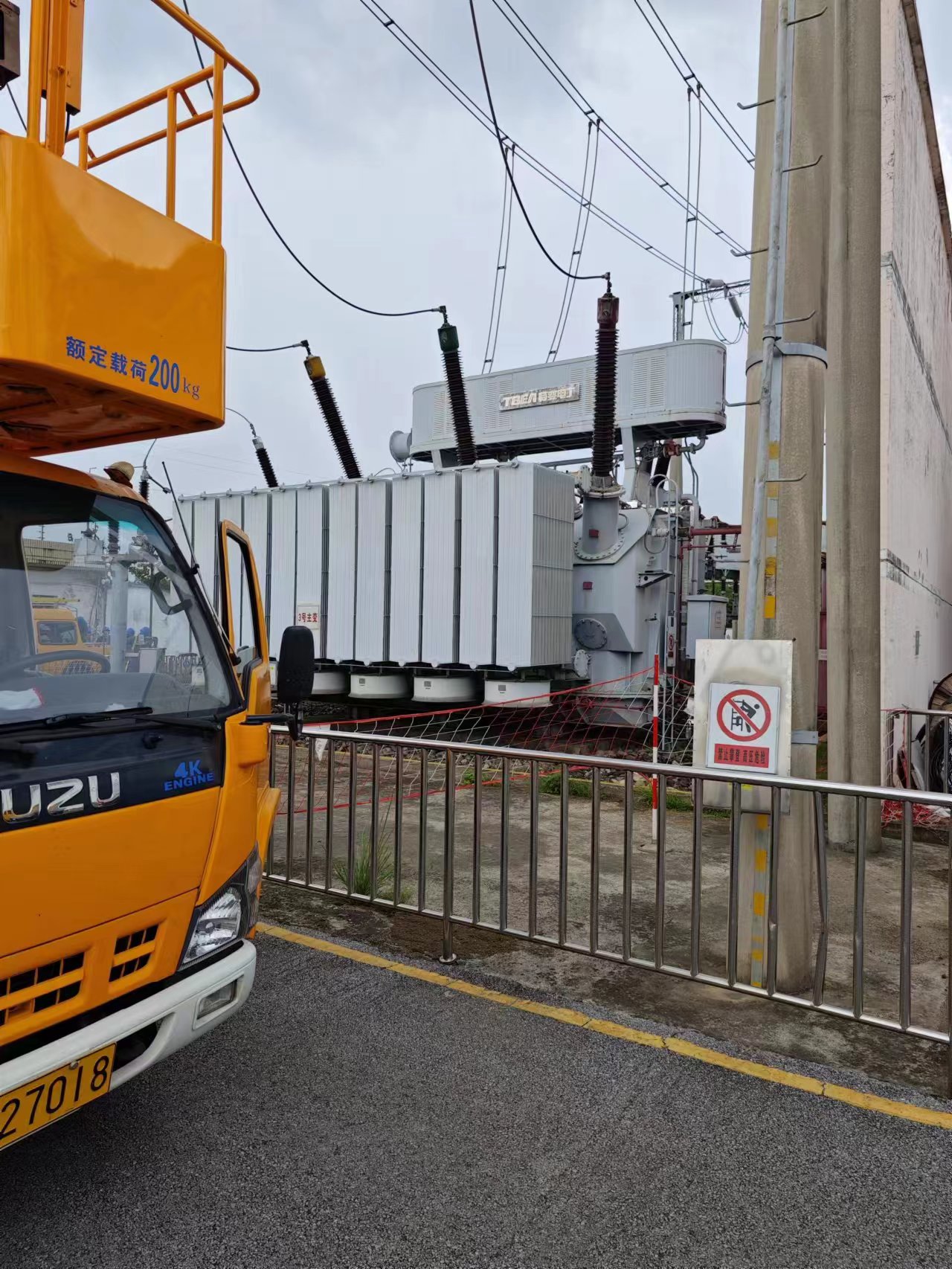

變壓器故障檢測現場

04套管油位和漏油情況
油位異常變高，必須停電做主絕緣絕緣試驗，必要時對套管絕緣油進行油中溶解氣體色譜分析，檢查氫氣、乙炔和總烴的含量是否超標；如套管油位異常變低，則檢查套管是否有漏油現象，一般是將*帽處和末屏處。必要時取油樣進行水分含量測試。另外注意，油標管堵塞時會出現假油位現象。

以上為停電時的試驗、檢查項目。如需要進行油中溶解氣體色譜分析、水分含量測試時，必須征求套管廠家的意見進行。
