UR-15與RTDR-9強強聯合，對400V輸電電纜進行準確故障定位！

來源：愛儀器儀表網 發布時間：24-08-14 18:04 作者：陸翠翠瀏覽次數：52 分類：技術文章

北京康高特儀器設備導讀：2024年7月，康高特技術工程師攜帶由我們自主研發的UR-15電纜寬頻阻抗譜缺陷定位儀赴某小區對400V電纜進行了寬頻波阻抗試驗，被測電纜全長200米。

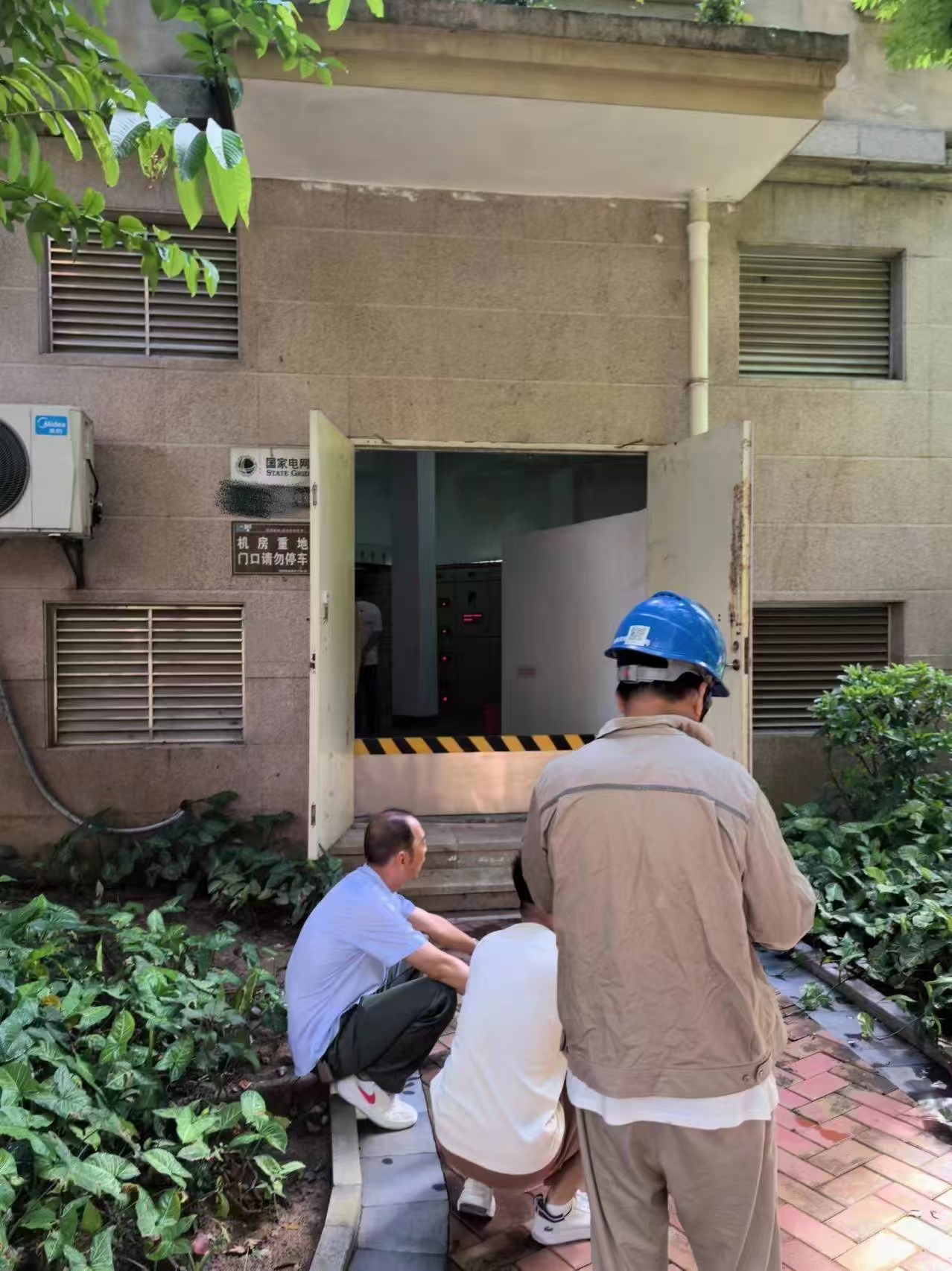

電纜故障檢測現場

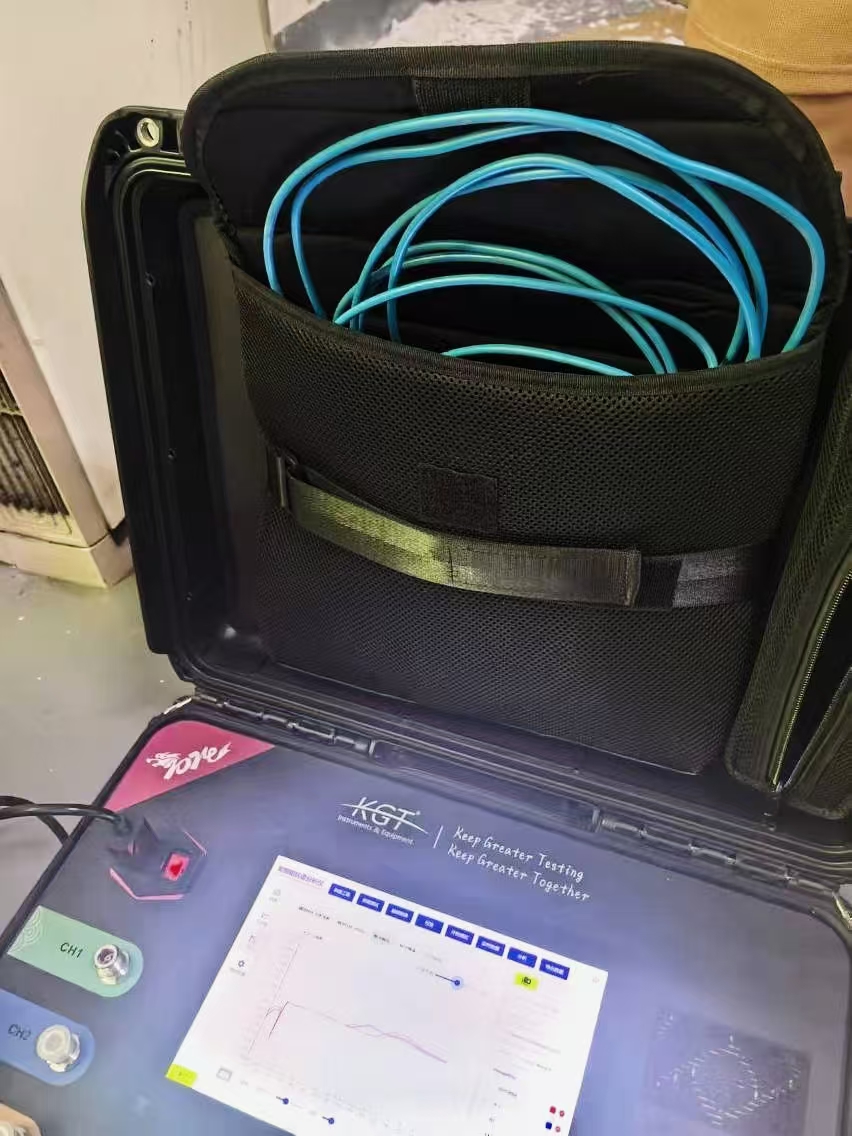

此前，該電纜發生故障。我們的技術工程師攜帶儀器到位后，迅速對電纜展開測試，使用UR-15對電纜故障進行預定位。

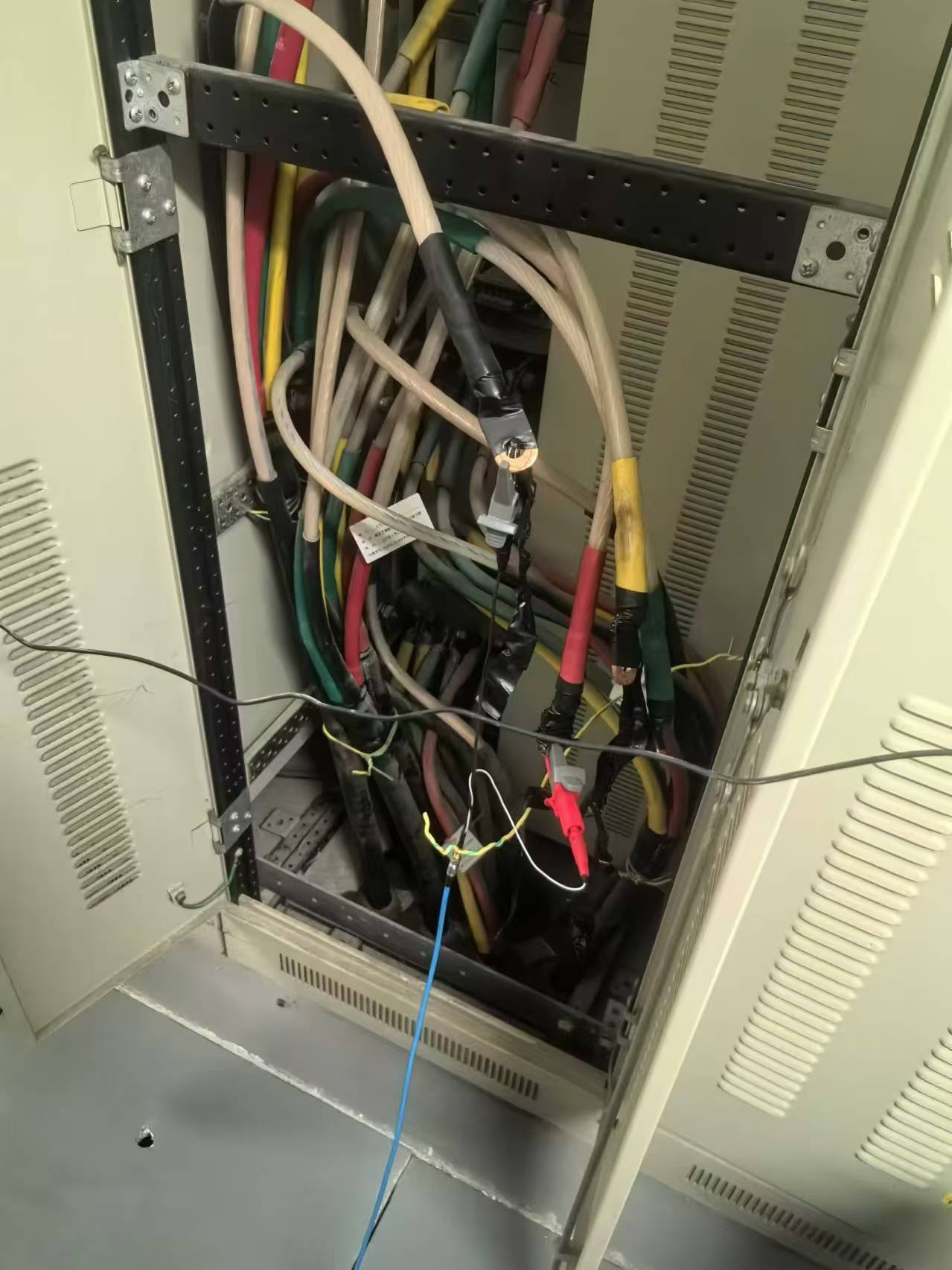

電纜故障檢測現場

此次對電纜的A、B、C三相進行測試，采用的頻率范圍是9kHz-1GHz，掃頻點數為50000點。

測量結果如下：

電纜B相在140米處有明顯的阻抗階躍，判斷有局部特性變化（浸水）。

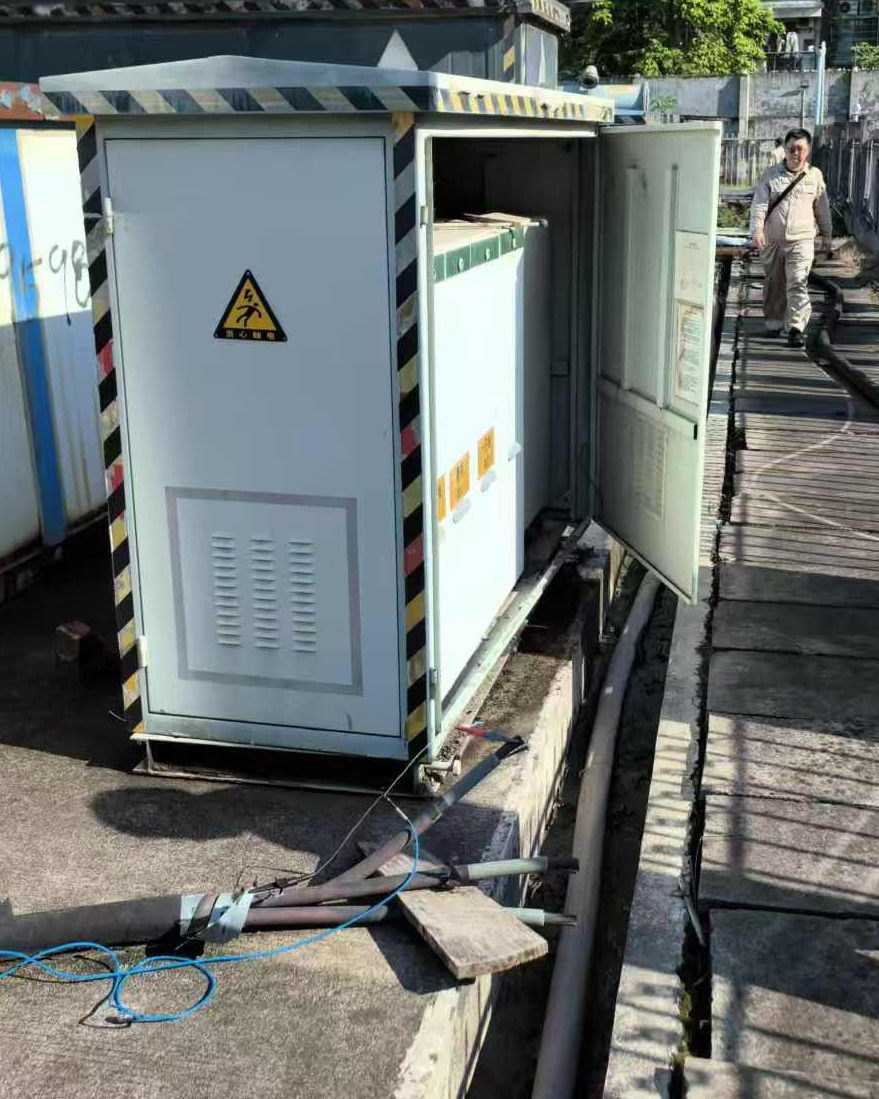

電纜故障檢測現場

后續，我們?cè)俅问苎麑?duì)該電纜進行復測。復測使用了由康高特自主研發的另一個產品——RTDR-9高精度電纜故障測距儀。

通過低壓脈沖法隊電纜故障進行預定位，測試結果顯示故障位置在距離電纜始端140米處。

根據波形判斷，該電纜B相發生斷線故障。
