皮托管，又名“空速管”，“風速管”，英文是Pitottube。皮托管是測量氣流總壓和靜壓以確定氣流速度的一種管狀裝置，由法國H.皮托發明而得名。嚴格地說，皮托管僅測量氣流總壓，又名總壓管；同時測量總壓、靜壓的才稱風速管，但習慣上多把風速管稱作皮托管。

皮托管用途

皮托管通常用于測量飛行器的空速和工業設施的氣體流動速度，可以用來測量某給定點的局部速度而不是整條管線的平均速度，空速管測量出來的靜壓還可以用來作為高度表的計算參數。如果膜盒完全密封，里面的壓力始終保持相當于地面空氣的壓力。這樣當飛機飛到空中，高度增加，空速管測得的靜壓下降，膜盒便會鼓起來，測量膜盒的變形即可測得飛機高度。這種高度表稱為氣壓式高度表。皮托管除了用于測量飛機速度還兼具其他多種功能。在科研、生產、教學、環境保護以及隧道、礦井通風、能源管理部門，常用皮托管測量通風管道、工業管道、爐窯煙道內的氣流速度，經過換算來確定流量，也可測量管道內的水流速度。用皮托管測速和確定流量，有可靠的理論根據，使用方便、準確，是一種經典的廣泛的測量方法。此外，它還可用來測量流體的壓力。

皮托管結構

L型皮托管用兩根不同直經不銹鋼管子同心套接而成，內管通直端尾接頭是全壓管，外管通側接頭是靜壓管。指向桿與測桿頭部方向一致，使用時可確定方向，使測頭對準來流方向。

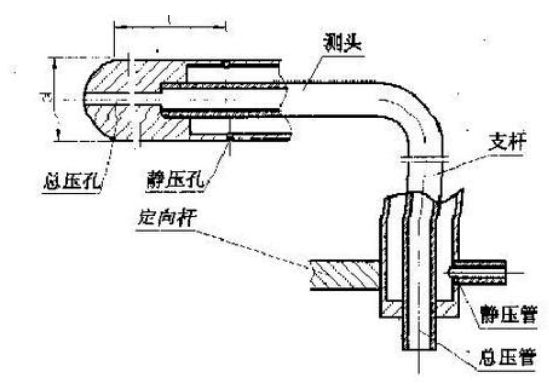

L型皮托管制造結構圖

L型皮托管由兩根不同直徑的不銹鋼圓管子同心套接而成，內管通直端尾部接頭是全壓口，外管通側端接頭是靜壓口。方向桿與皮托管橢圓頭部方向一致，使用時可確定方向，使皮托管橢圓頭部面對平行氣流方向。（如下圖所示）

S型皮托管由二支同經管背向制成，迎風方為全壓端，背風方為靜壓端。

皮托管使用方法

1．要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、閥門、變徑異形管等局部構件要大于4倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2倍管道直徑。

2．皮托管的直徑規格選擇原則是與被測管道直徑比，不大于0.02。以免產生干擾，使誤差增大。測量時不要讓皮托管靠近管壁。

3．測量時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔處應避免漏風，防止該斷面上氣流干擾。按管道測量技術規范，應合理選擇測量斷面的測點。

4．皮托管只能測得管道斷面上某一點的流速，但計算流量時要用平均流速，由于斷面流量分布不均勻，因此該斷面上應多測幾點，以求取平均值。測點按煙道（管道）測量法規定，按“對數一線性”法劃分，也可按常用的等分面積來劃分。

5．S型皮托管靜壓接頭處敲有標記號碼，并在鑒定單上注明皮托管系數。鑒定單應長期保存，以供計算。
