解析MEGGER FRAX150掃頻響應分析儀，精準識別繞組變形！
來源：愛儀器儀表網 發布時間：24-03-27 18:02 作者：陸翠翠 瀏覽次數：121 分類：技術文章
北京康高特儀器設備導讀：之前我們有講過繞組是變壓器中的重要組成部分，因為某些原因，可能會導致變壓器繞組產生變形，進而威脅到電氣系統的安全穩定運行，*我們*來了解一下變壓器繞組變形產生的原因以及應該如何應對吧！
變壓器繞組為什么會產生變形？
變壓器在運行中難以避免的要承受各種短路沖擊，其中，出口短路對變壓器繞組的危害尤其的嚴重，盡管斷路器能夠快速的切除電路，但因為某種原因導致裝置不動作時，變壓器線圈在短路電流和電動力的作用下，*會短時間內造成線圈變形，嚴重時還會導致線圈相間短路，繞組燒壞等。
變壓器發生繞組變形的原因之二*是外力的破壞，主要是安裝或運輸過程中，發生碰撞沖擊等引起的繞組扭曲，變形，移位等現象。
開展變壓器繞組變形試驗的必要性
變壓器繞組變形是變壓器安全運行的一大危害。當變壓器發生繞組變形后，由于絕緣距離發生變化或絕緣紙受到損傷，當遇到過電壓時繞組會發生餅間或匝間擊穿，或者在長期工作電壓的作用下，絕緣損傷逐漸擴大，*終導致變壓器損壞。
積極開展變壓器繞組變形診斷工作，及時發現產生繞組變形的變壓器并有計劃地進行吊罩檢查和檢修，不但可以節省大量的人力、物力，而且可以對防止變壓器發生嚴重事故起到重要作用。

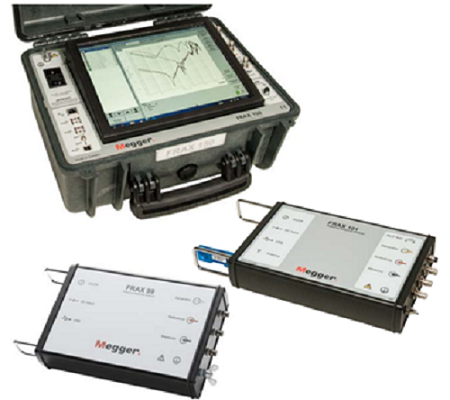

FRAX150數字式變壓器繞組變形測試儀
FRAX150數字式變壓器繞組變形測試儀通過掃頻法可檢測出鐵芯和繞組的機械和電氣變化，通過獲取變壓器獨特的“指紋”，與參考“指紋”相比較*可以直接得出變壓器機械部件是否改變的結論，能對變壓器內部故障做出準確的判斷。
儀器所采用的頻率響應法是掃頻信號發生器依次把輸出的不同頻率的正弦波電壓信號Vs(t)加到變壓器繞組的末端，高速采集系統同時記錄該端子及繞組對應首端上的電壓信號Vi(t)和Vo(t)的波形，并進行相應的數字化處理，得到其在不同掃描頻率下的幅值和相位，然后根據H(f)=20log[Avo(f)/Avi(f)]、φ(f)=φvo(f)-φvi(f)公式求得被測繞組的幅頻響應特性或相頻響應特性。
該方法測試得到的圖譜較穩定，重復性好，不易受試驗接線、外界干擾的影響，因此，廣泛應用于電網、地鐵、鐵路、核電等包含變壓器的領域。
產品特點
? 可覺察更多問題：儀器測試頻率可達0.1Hz-25MHz，動態范圍＞150dB；更寬的頻率和動態范圍可發現更多的問題。
? 測試速度快：儀器采樣速率高達100MS/s，具有快速測試設置37s（20 Hz - 2MHz）選項。
? 測試精度高：頻率輸出精度可達0.01%；動態范圍*高精度可達±0.1dB。
? 便攜性：儀器內置電腦，無需外連設備即可進行測試。
FRAX150完全滿足電力行業標準《電力變壓器繞組變形的頻率響應分析法》 DL/T 911-2016中的測試要求，能為廣大用戶提供可靠的測試，為維護電氣系統的安全提供穩固的基石！
