電氣裝置的測量原理及實踐（二）

來源：愛儀器儀表網發布時間：14-10-16 10:03 作者：ai1718 瀏覽次數：719 分類：技術文章

2 建筑電氣裝置的測量

除了測量之外，對設備的外觀檢查也很重要(比如絕緣材料的顏色，導體型號，可靠的接地,使用的材料)。同時，在想要了解電氣裝置的功能時，需進行一些功能測試，比如電機轉動方向，加熱系統等。本文將詳細討論測量原理及實踐。

不論使用哪種測量儀器測量參數(絕緣電阻，接地電阻，故障回路阻抗等)，測量結果都必須是正確可靠的。

由于存在誤差，測量結果必須進行校正。EN61557標準規定了不同參數的*大允許誤差。

參數	允許誤差	測量結果的校正
絕緣電阻	±30%	R×0.7
故障回路阻抗	±30%	Z×1.3
保護導體等的電阻	±30%	R×1.3
接地電阻	±30%	R×1.3
接觸電壓	(+20%/-0%)UL	R+5V(UL=25V) R+10V(UL=50V)
RCD斷電時間	(±10%)tL	R+0.1tL(標準RCD) R + 0,1tL max. (Sel. RCD) R – 0,1tL min. (Sel. RCD)
RCD斷電電流	(±10%)IΔN	R + 0,1IDN (上限) R – 0,1IDN (下限)

表1.測量結果校正

其中：

R：儀器的測量結果

UL：*大接觸電壓（25或50V）

tL：RCD斷開時間

tLmax：RCD斷開時間*大值

tLmin：RCD斷開時間*小值

IΔN：RCD額定差動電流

2.1、絕緣電阻

電氣裝置的帶電部分及主動導體（例如儀器外殼）之間的絕緣電阻，是防止人體接觸到電源電壓的*基本的安全參數。帶電體之間可能存在短路及漏電流，故帶電體間的絕緣電阻也非常重要。

jiexianguijueyuanshixiao

圖8.接線柜絕緣失效情況

上圖顯示了由于接線柜絕緣材料的失效，相線與金屬外殼之間絕緣失效。此時產生一個故障電流If，流向保護線并經過接地電阻流向大地。在RE上產生的壓降稱為故障電壓。

不同的絕緣材料適用于不同的場合,例如電纜,連接部分,配電柜絕緣材料，開關，電源插座，外殼等。不論使用什么樣的絕緣材料，絕緣電阻應該達到規定的大小，因此需要測量絕緣電阻。

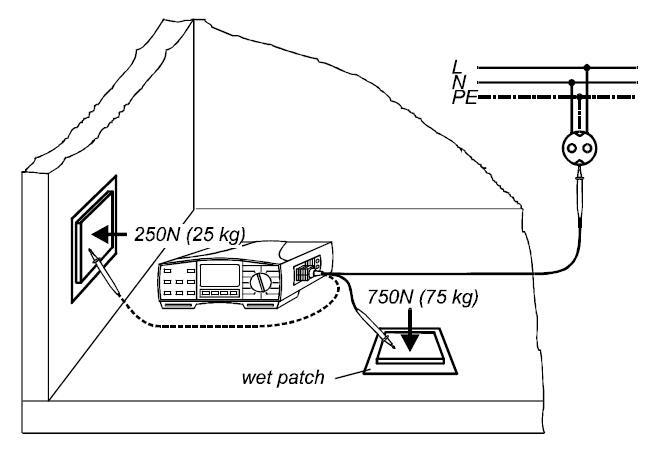

2.1、絕緣電阻測量的介紹

電氣裝置*次與主電源連接之前需要測量絕緣電阻。測量時，應閉合所有的開關，斷開所有的負載，以確保測量不受負載的影響。

測量原理如下：

jueyuandianzuceliangyuanli

圖9.絕緣電阻測量原理

U-I原理

測量結果=Ut/I=Ri

其中:

Ut：直流測試電壓(由電壓表V測量)

I：經過絕緣電阻Ri的測試電流(由電流計A測量)

Ri：絕緣電阻

測試電壓的選擇,依賴于被測絕緣電阻所在主電源的額定電壓,測試電壓有以下幾種選項：

?50VDC

?100VDC

?250VDC

?500VDC

?1000VDC

2.1.1、絕緣電阻的測量—導體之間

在所有導體之間進行絕緣電阻的測量，按照以下步驟：

?分別測量相線L1，L2，L3和中性線N之間的絕緣電阻

?分別測量相線L1，L2，L3和保護線PE之間的絕緣電阻

? 分別測量相線L1和L2、L3

? 測量相線L2和L3

?中性線N和保護線PE之間

juyuandiancuceliangshili

圖10.絕緣電阻測量示例

注意：

?開始測量前關閉主電源！

?測試過程中所有開關要閉合！

?測試過程中所有負載要斷開！

下表顯示了絕緣電阻*小值的規定

電源額定電壓	額定測試電壓（V）	所允許的絕緣電阻*小值（MΩ）
安全低電壓	250V	0.25
安全低壓～500V	500V	0.5
大于500V	1000V	1.0
