五種傳感器集成式設計，IPEC PD-SGS可滿足多種高壓電氣設備局放檢測需求！

來源：愛儀器儀表網發布時間：24-07-05 18:09 作者：陸翠翠瀏覽次數：80 分類：技術文章

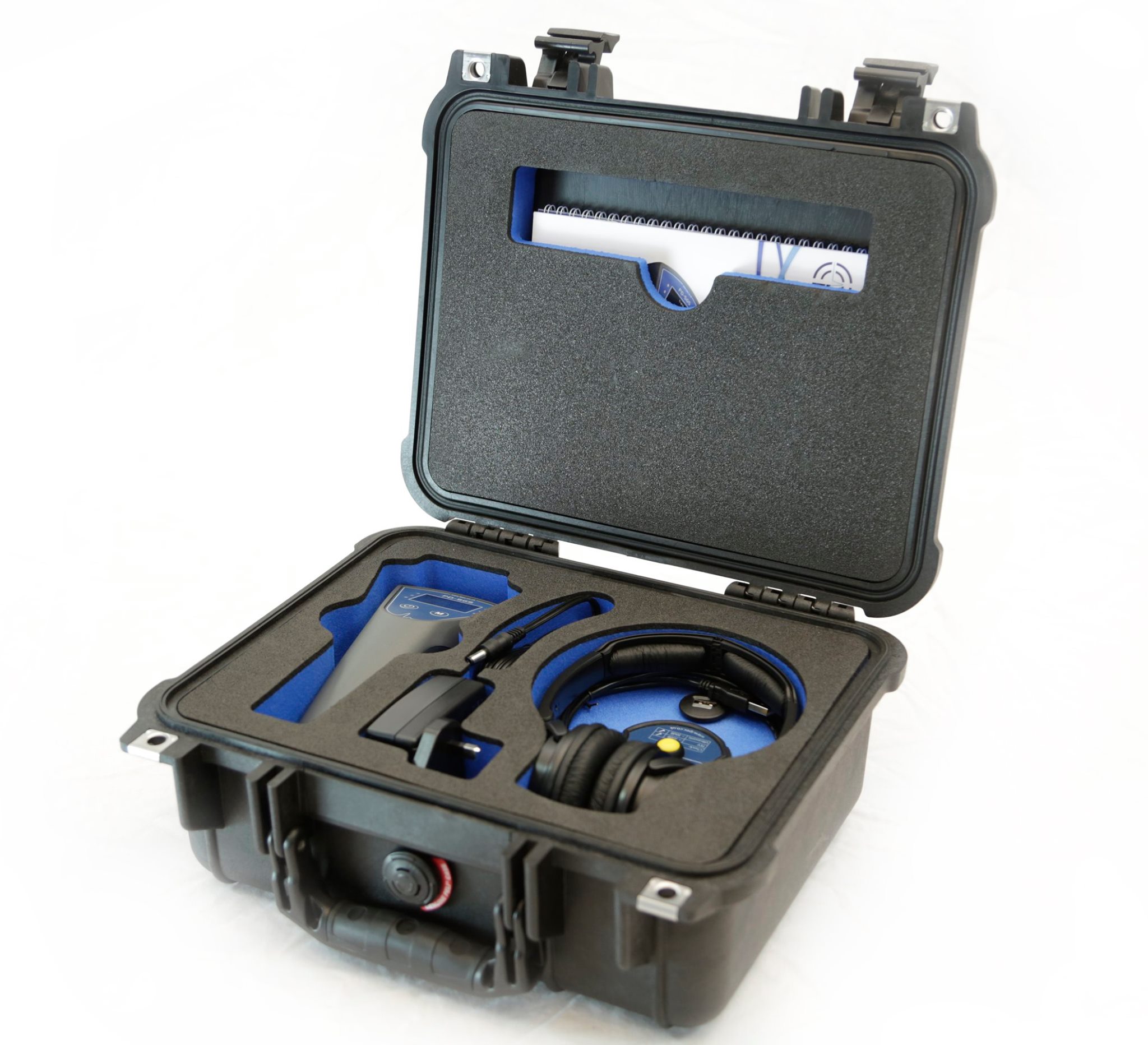

北京康高特儀器設備導讀：PD-SGS手持式多功能局放檢測儀是一款便攜設備，專為現場測試設計，能夠對中高壓電氣設備的局部放電活動進行有效檢測，快速定位局放源，幫助用戶在早期階段識別潛在的設備故障。

PD-SGS的生產廠家是在全球范圍內都*影響力的英國IPEC。公司成立于1994年，在中、高壓及超高壓的管線、配電裝置及零件檢測方面，擁有*先進、*豐富的局部放電監控的技術及經驗，是MV和HV工廠在線局部放電（PD）測試的專家。

IPEC自成立以來始終堅持創新，開發出了一系列*的局放檢測儀器。在PD-SGS研發成功之后，也始終堅持技術革新，應用創新技術，并根據用戶的實際使用需求不斷更新迭代，使PD-SGS一直與時俱進，滿足不斷變化的測試需求。
目前，PD-SGS可以配備超聲波、暫態地電壓（TEV）、高頻（HFCT）、特高頻（UHF）、聚波器五種傳感器，五合一的設計使產品的測試功能更加全面，可以完成對開關柜、GIS、電纜、變壓器、架空線等的局部放電帶電巡檢工作。
GIS設備內部局部放電一般會產生電磁波和超聲波等信號。超聲波傳感器具有高靈敏度，可以接收到局部放電產生的超聲波信號，再將這些信號傳喚成電信號并傳輸到測試儀器，然后通過測試儀對信號進行一定程度的分解和比對，計算出信號的有效值和峰值，判斷局部放電的強弱。

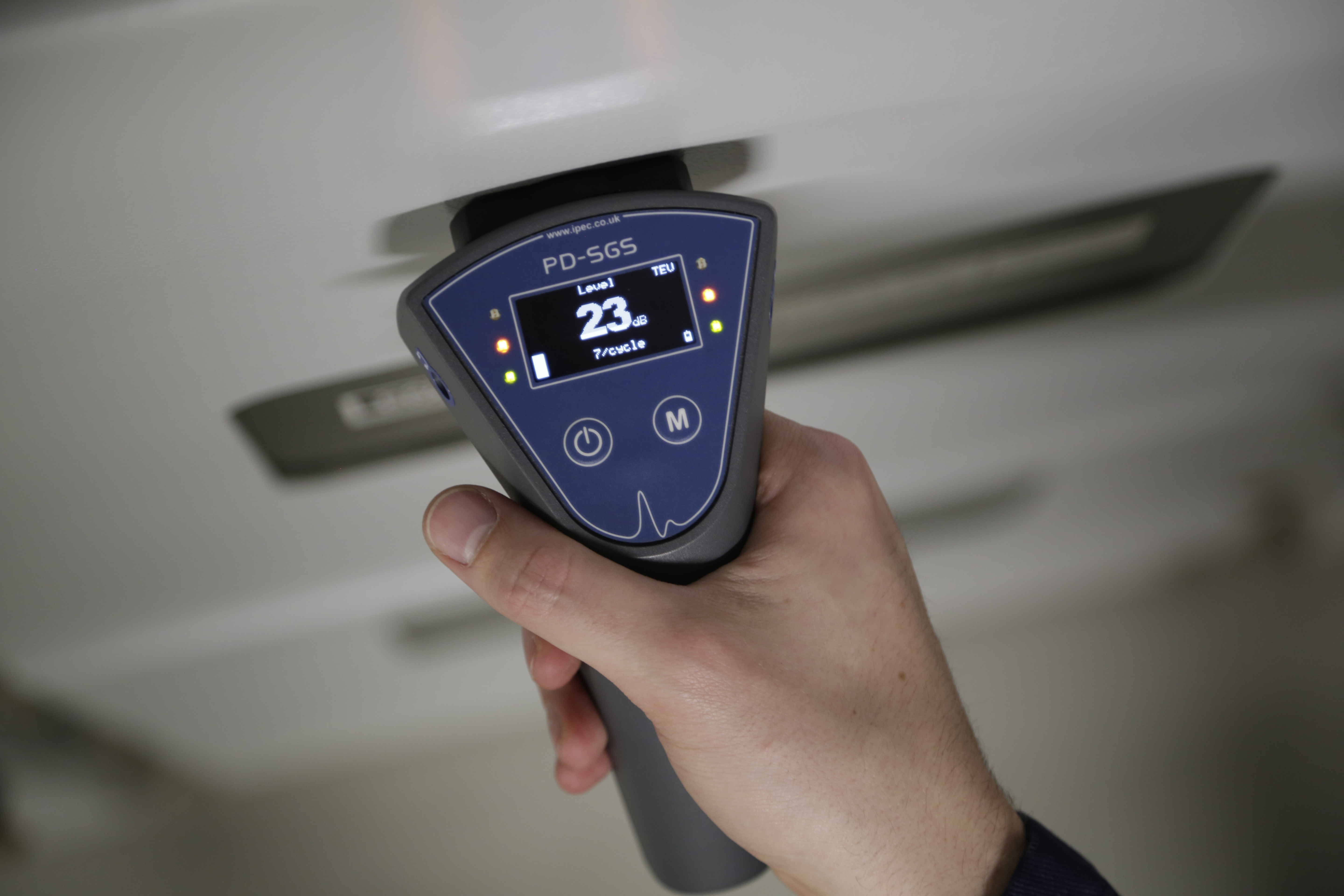

開關柜內部的局部放電活動會在金屬柜體表面引發小電壓脈沖，也被稱為暫態地電壓。暫態地電壓傳感器和耦合電容傳感器是非常相似的，如果使用傳感器對迅速變化的暫態地電壓進行檢測，這樣*可以向檢測設備處理單元傳送檢測信號，經過正確的運算處理而獲取局部放電量。

高頻電流傳感器可以用于檢測電纜中的局放，高壓絕緣中的局部放電活動在電氣系統的地線中會產生小的高頻電流，這些脈沖會沿著設備地面傳到變電站的地面，使用高頻電流互感器，當電流通過電流互感器時可以檢測到電流。

特高頻傳感器用于檢測超高壓電纜終端、GIS（氣體絕緣開關設備）、GIL（氣體絕緣輸電線路）和GIT（氣體絕緣變壓器）中的局放。傳感器可以接收特高頻范圍（200MHz-2.0GHz）的信號，并安裝在隔離隔板上，隔離高壓設備的組件。
PD-SGS可配備的傳感器可以接收到不同頻率范圍的信號，并具有極高的測試精度，能夠完成對不同高壓電氣設備進行局放測試的工作。
除此之外，PD-SGS還內置了電容傳感器，并集成噪聲檢測算法，能夠有效區分局放和噪聲信號，確保測試結果的準確性。
設備小巧的身形和符合人體工學的設計讓儀器使用起來非常方便，單手*可以進行操作，非常適合現場測試使用，也因此受到了很多用戶的喜愛。
截至目前，該儀器為國內多地提供了簡便高效的檢測支持。未來，PD-SGS也會持續為高壓設備局放檢測提供堅實的基礎。
