近日，*新發明一項授權專利--一種防水的透射式光電直讀水表。該專利由南安市中徽機電設計開發有限公司申請，于2016年12月28日獲得授權。

內容說明

本實用新型涉及一種水表，特別涉及一種防水的透射式光電直讀水表。

發明背景

光電直讀水表采用旋翼式計量結構，具有計量精度高、始動流量小、抄表方便、外型美觀、安全衛生、壽命長等特點近年來，遠傳智能水表隨著其技術的不斷成熟，得到了快速的應用與推廣，也越來越多的被供水行業所采用，光電直讀水表采用了光電直讀技術讀取字輪數據，與傳統脈沖表相比，它可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的電子遠傳水表，且采用低功耗設計，平常無須供電，僅在抄表或閥門時才需要對它供電。光電直讀水表配合智能抄表系統設備，完成智能抄讀小區的水、電、氣表數據，并實現與結算中心連網數據共享，現有的光電直讀水表防水性能不高，不能有效的保護電板，輪盤上采用黑色和白色組合涂塊，光照、氧化等因素影響下會褪色或脫落，直接導致直讀誤差。

發明內容

本實用新型提供一種防水的透射式光電直讀水表，通過安裝輔助電路板、紅外的發光管、紅外的接收管和光電傳感器，解決了現有的水表無法便利、高效的抄表和有效防水的問題。

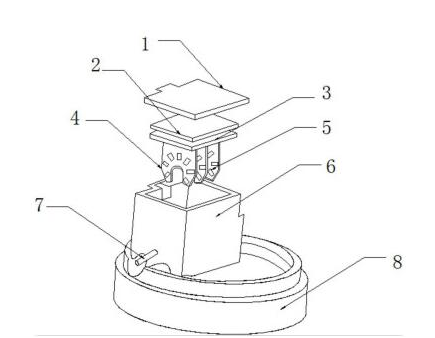

為了解決上述技術問題，本實用新型提供了如下的技術方案：一種防水的透射式光電直讀水表，包括蓋板、主電路板、輔助電路板、U形卡鍵、光電傳感器、腔體、連接干、密封防水底座、開槽子輪盤、輪盤、數字槽、紅外的發光管和紅外的接收管，所述蓋板的下端設有所述主電路板，且所述主電路板的下端連接所述輔助電路板，所述輔助電路板通過三個所述U形卡鍵與所述開槽子輪盤連接，三個所述U形卡鍵的表面設有若干所述光電傳感器，所述開槽子輪盤設于所述腔體的內部，且所述開槽子輪盤上設有四個所述輪盤，四個所述輪盤均通過所述連接干連接，所述輪盤的一側設有所述紅外的發光管，且所述輪盤的另一側設有所述紅外的接收管，所述紅外的發光管與所述紅外的接收管連接。

作為本實用新型的一種優選技術方案，所述主電路板、所述輔助電路板和U形卡鍵均設置于所述腔體的內部。四個所述輪盤的表面設有所述數字槽。所述腔體的下端設有所述密封防水底座。

本實用新型所達到的有益效果是：本實用新型一種防水的透射式光電直讀水表，通過安裝輔助電路板，有效的保證水表進水不會停止工作，可以進行維修，便于檢測，安裝紅外的發光管和紅外的接收管有效的進行光電直讀記錄，快速便捷，本實用新型結構簡單，防水作用高，便于使用。

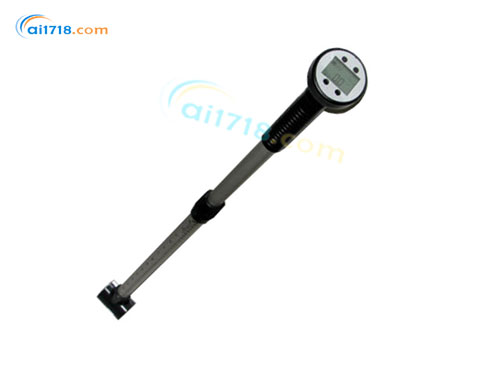

附愛儀器儀表網熱賣產品：美國GLOBALWATER　FP311便攜式直讀式流速儀
